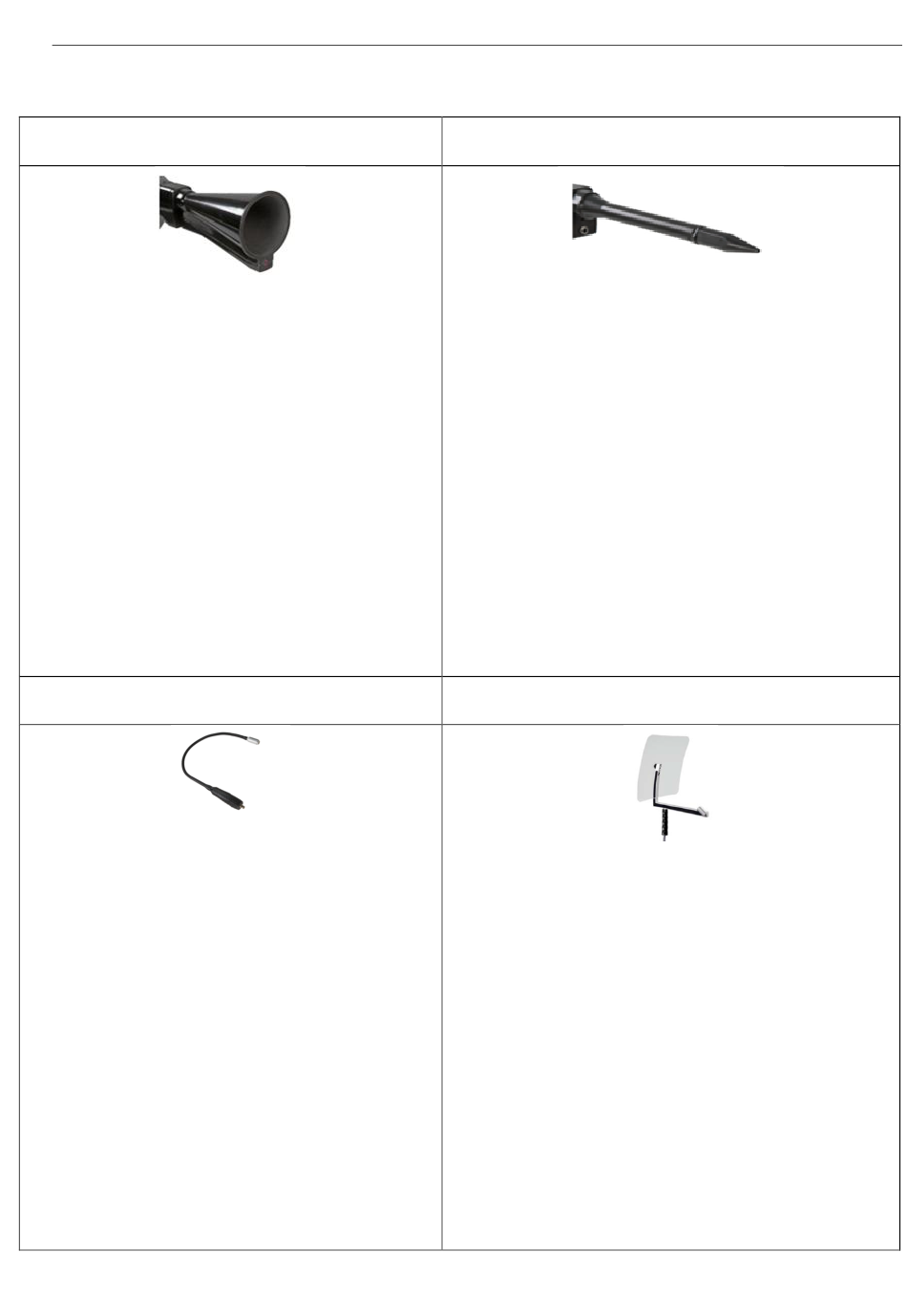

9 Übersicht und Anwendungsbeschreibung der Sensortypen

Schalltrichter (Standard-Aufsatz)

Der Schalltrichter bündelt einfallende Ultraschallwellen
und erhöht somit die Reichweite des Ge-räts. Durch
dieses Verhalten ist er bestens für mittlere Abstände
geeignet.
Die Leckage kann aus großen Abständen gehört
werden, zur präzisen Ortung muss sich der An-wender
der Leckage nähern und stetig dem „lautesten" Punkt
folgen. Für die genaue Ortung wer-den dann die
einzelnen Druckluftkomponenten abgefahren
Quantifizierungsabstand → 1 - 6 m
Nutzung Trichter:
•
Mittlerer Abstand zur Leitung/Komponente 0,2 – 6
m
•
geringe Störgeräusche
•
Leckage frei zugänglich
•
Nutzung bei Abständen bis 6 Meter, falls kein
Parabolspiegel vorhanden
Schwanenhals
Der Schwanenhals soll verwendet werden, wenn die
zu überprüfenden Leitungen und Komponenten
räumlich sehr nah beieinander sind. Zusätzlich kann
die Form des Schwanenhalses flexible an-gepasst
werden, um schwer zugängliche Leitungen und
Komponenten komfortable überprüfen zu können.
Die Empfindlichkeit des Schwanenhalses wurde
verringert, um Störgeräusche zu dämpfen. Dadurch
eignet er sich hervorragend für das gezielte, lokale
Überprüfen von Druckluftkomponenten bei hohen
Störgeräuschen, zum Beispiel bei Anlagen, die
pneumatische Zylinder verwenden und in
Druckluftverteilerschränken.
Quantifizierungsabstand → 0 ...0.05m
Nutzung Schwanenhals:
•
geringer Abstand zur Leitung/ Komponente 0.05 m
•
Leitung/ Komponente frei zugänglich
•
zu überprüfende Leitungen und Komponenten sind
räumlich sehr nah beieinander
•
mittlere bis viele Störgeräusche
LD500 V2.03
Gerätekomponenten und Bedienelement
Richtrohr
Die Spitze des Richtrohrs lässt nur sehr wenige
Ultraschallwellen in Richtung des Ultraschall-Wandlers
passieren, dadurch können Leckagen sehr präzise geortet
werden.
Daher wird die Verwendung des Richtrohrs bei geringen
Ab-ständen empfohlen, für die präzise Ortung der
entsprechenden Leckage.
Quantifizierungsabstand: 0...0,2 m
Nutzung Richtrohr:
•
Geringer Abstand zur Leitung/ Komponente 0.05
m
•
Leitung/ Komponente frei zugänglich
•
zu überprüfende Leitungen und Komponenten
sind sehr nah beieinander
•
Nutzung, wenn kein Schwanenhals vorhanden
Parabolspiegel
Der Parabolspiegel bündelt waagrecht einfallenden
Ultraschall in seinem Brennpunkt, wo sich der
Ultraschallwandler befindet. Dies führt einerseits zu einer
erheblichen Verstärkung des gemessenen Ultraschalls
(hohe Reichweite) und anderseits zu einem sehr präzisen
Richtverhalten, da nicht waagrecht einfallender Ultraschall
aus dem Reflektor reflektiert wird.
Durch die Kombination dieser beiden Charakteristiken
können mit dem Parabolspiegel Leckagen auf große
Abstände präzise geortet werden.
Quantifizierungsabstand → 3 – 12 m
Nutzung Parabolspiegel:
•
Hoher Abstand zur Leitung/Komponente 3 – 12 m
•
Störgeräusche
•
Leckage nicht frei zugänglich
•
Räumlich nahe Leckagen (Überlagerung)
