9.1

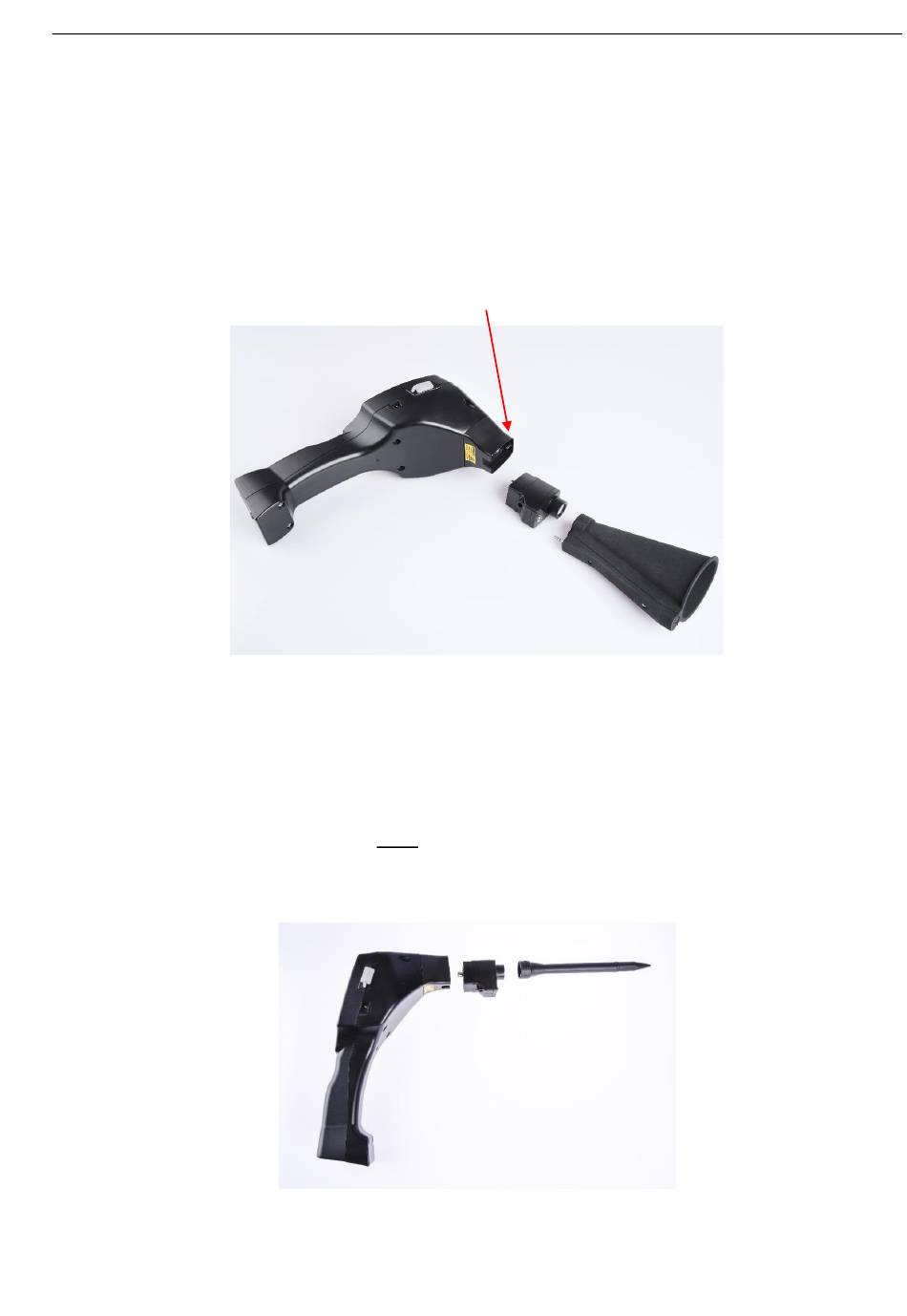

Zusammenbau mit Schalltrichter

Der Schalltrichter ermöglicht durch die Bündelung der Schallwellen eine akustische Verstärkung und
präzisiert die Ortung der Leckage. Durch die besondere Konstruktion ist der integrierte Laserpointer
weiterhin verwendbar. Die Kamera ist auf der Trichterunterseite integriert und wird über den
Klinkenstecker elektrisch mit dem Vorverstärkermodul verbunden.
Der Zusammenbau erfolgt durch zusammenstecken der einzelnen Komponenten bis ein leichtes
Verrasten hörbar (einstecken bis an Anschlag) ist.
Das Entfernen der Komponenten erfolgt in umgekehrter Reihenfolge, für das Lösen des
Vorverstärkermodules muss zusätzlich der Entriegelungsknopf betätigt werden.
9.2

Zusammenbau mit Richtrohr

Das Richtrohr mit der Spitze wird für das Aufspüren sehr kleiner Lecks benutzt, um diese genau zu orten
und zu lokalisieren. Genau wie der Schalltrichter kann das Rohr auf den Vorverstärker mit
Ultraschalempfänger gesteckt werden.
Die Verwendung der Kamera ist hierbei nicht mehr möglich.
Das Entfernen der Komponenten erfolgt in umgekehrter Reihenfolge, für das Lösen des
Vorverstärkermodules muss zusätzlich der Entriegelungsknopf betätigt werden.
