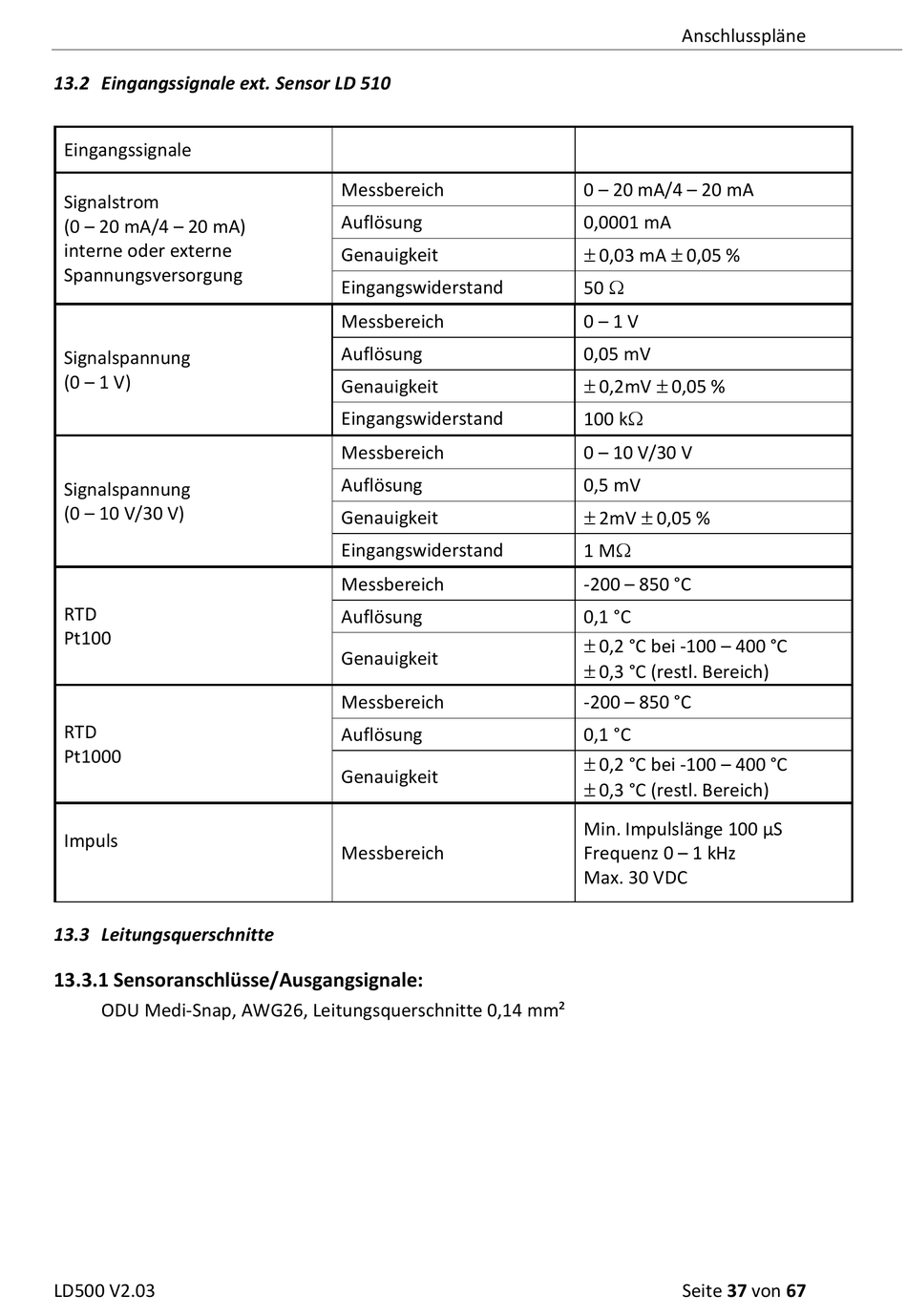

13.2 Eingangssignale ext. Sensor LD 510
Eingangssignale
Signalstrom
(0 – 20 mA/4 – 20 mA)
interne oder externe
Spannungsversorgung
Signalspannung
(0 – 1 V)
Signalspannung
(0 – 10 V/30 V)
RTD
Pt100
RTD
Pt1000
Impuls

13.3 Leitungsquerschnitte

13.3.1 Sensoranschlüsse/Ausgangsignale:
ODU Medi-Snap, AWG26, Leitungsquerschnitte 0,14 mm²
LD500 V2.03
Messbereich
Auflösung
Genauigkeit
Eingangswiderstand
Messbereich
Auflösung
Genauigkeit
Eingangswiderstand
Messbereich
Auflösung
Genauigkeit
Eingangswiderstand
Messbereich
Auflösung
Genauigkeit
Messbereich
Auflösung
Genauigkeit
Messbereich
Anschlusspläne
0 – 20 mA/4 – 20 mA
0,0001 mA
 0,03 mA  0,05 %
50 
0 – 1 V
0,05 mV
 0,2mV  0,05 %
100 k
0 – 10 V/30 V
0,5 mV
 2mV  0,05 %
1 M
-200 – 850 °C
0,1 °C
 0,2 °C bei -100 – 400 °C
 0,3 °C (restl. Bereich)
-200 – 850 °C
0,1 °C
 0,2 °C bei -100 – 400 °C
 0,3 °C (restl. Bereich)
Min. Impulslänge 100 µS
Frequenz 0 – 1 kHz
Max. 30 VDC
