13.7 Typ Modbus
13.7.1 Auswahl und Aktivierung des Sensortyps
Erster Schritt: freien Sensorkanal wählen
Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1
Zweiter Schritt: Typ Modbus auswählen
Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Typ-Textfeld ➔ Modbus
Dritter Schritt: mit
OK
Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Pfeils rechts (2.Seite) ➔Va ➔ use
13.7.1.1

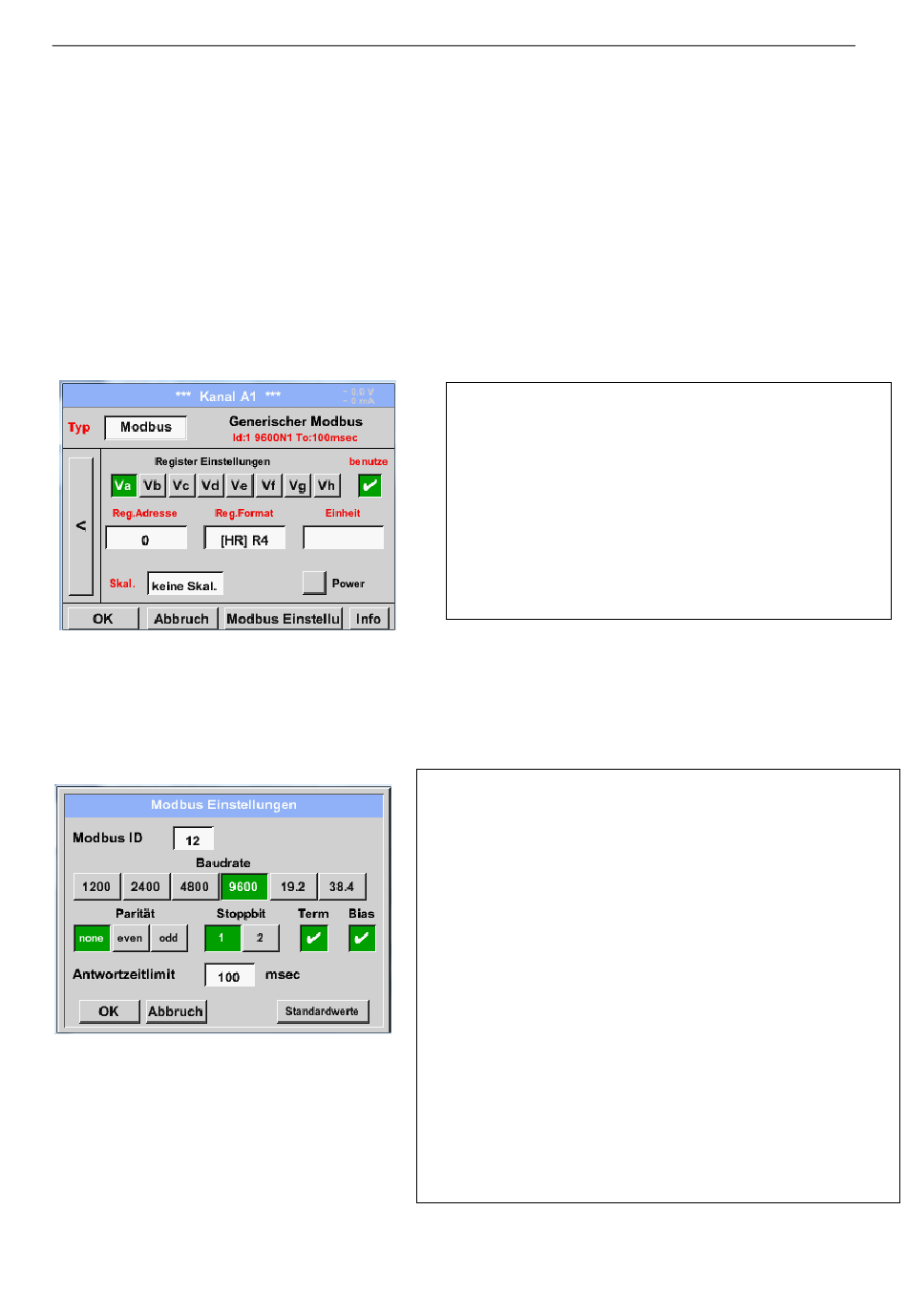

Modbus Einstellungen
Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Pfeil rechts (2.Seite) ➔ Modbus
Einstellungen ➔ID -Textfeld
LD500 V2.03
bestätigen
Via Modbus können bis zu 8 Registerwerte (aus
Input oder Holding Registern) des Sensors
ausgelesen werden.
Auswahl über die Register Reiter
Aktivierung mittels des jeweiligen
Knopfes.
Hier wird die für den Sensor festgelegte
eingetragen, zulässige Werte sind
Modbus ID = 12)
Des Weiteren sind auch die seriellen
Übertragungseinstellungen
Paritätsbit und Timeout Zeit
Ist das LD 510 am Busende angeschlossen kann über
den
Term
-Knopf die Terminierung aktiviert werden
sowie über
Bias
Knopf ein BIAS zugeschaltet werden
Bestätigung durch
OK.
Rücksetzen auf Grundeinstellung erfolgt mittels Knopf
Standardwerte.
Einstellung der Modbus ID sowie
Übertragungseinstellungen siehe Sensor-Datenblatt.
Sensor Typ Modbus
Va –Vh
und
benutzen
Modbus ID
1 –
247, (Bsp. hier
Baudrate, Stoppbit,
festzulegen.
