Erweiterte Einstellungen Analogausgang 4-20mA

➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔Kalibrierung → Erweiterte Einst. →
Externer Sensor
4-20mA
LD500 V2.03

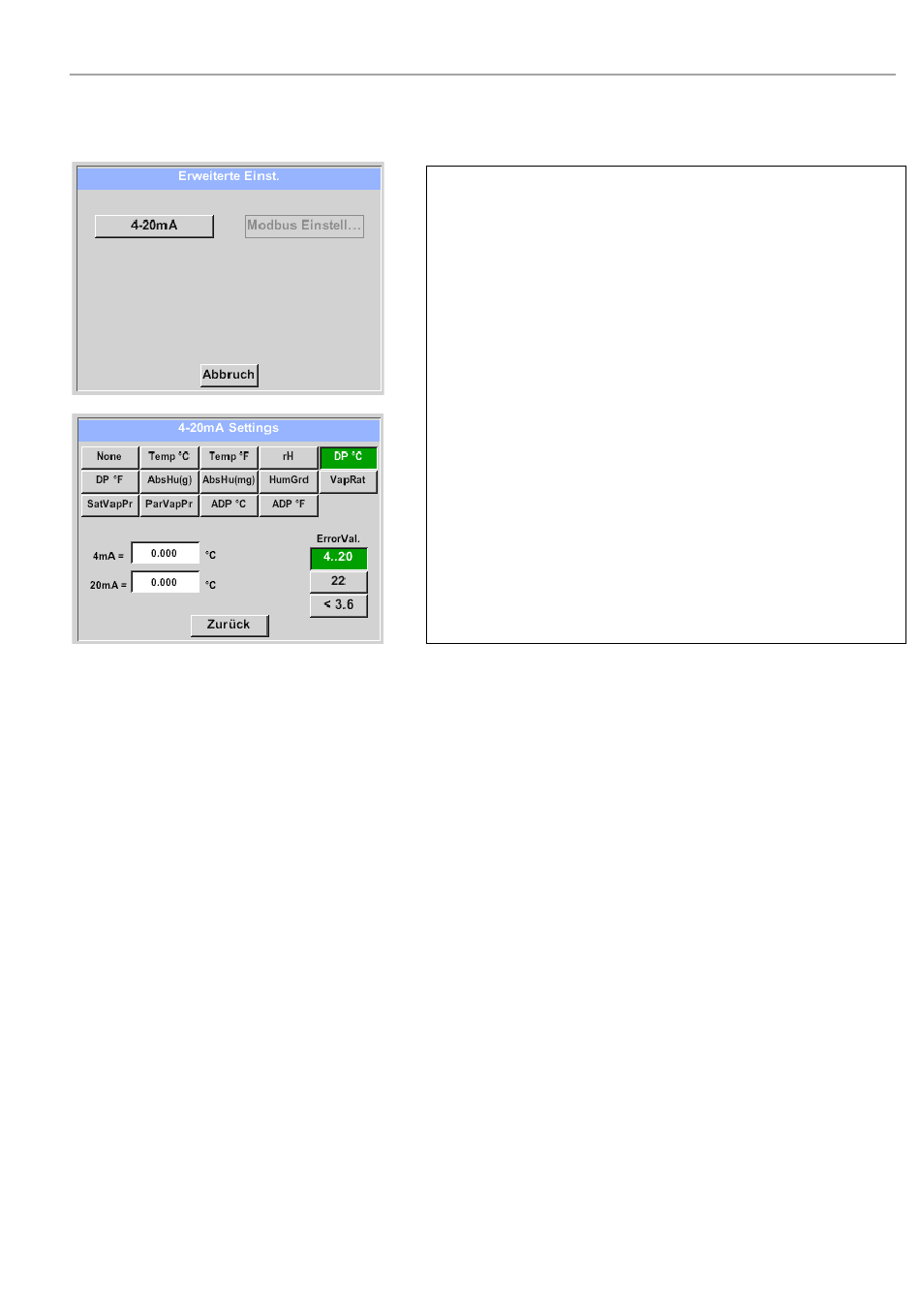

Dieses Menü erlaubt die Einstellung / Zuordnung des
Messwertes und der Skalierung des Analogausganges.
Auswahl des Messwertes durch Anwahl der
entsprechenden Messwerttaste, hier z.B.
Taupunkt °Ctd.
In den Textfeldern „4mA"
entsprechenden Skalierungswerte eingegeben.
Hier von -80°Ctd (4mA) bis -20°Ctd (20mA). Unter
Val" wird festgelegt was im Fehlerfall am Analogausgang
ausgegeben wird.
•
<3.6 Sensorfehler / Systemfehler
•
22 Sensorfehler / Systemfehler
•
4..20 Ausgabe nach Namur (3.8mA – 20.5 mA)
< 4mA bis 3.8 mA Messbereichsunterschreitung
>20mA bis 20.5 mA Messbereichsüberschreitung
Anschlusspläne
„DP °C"
bzw. „20mA" werden die
