9.3

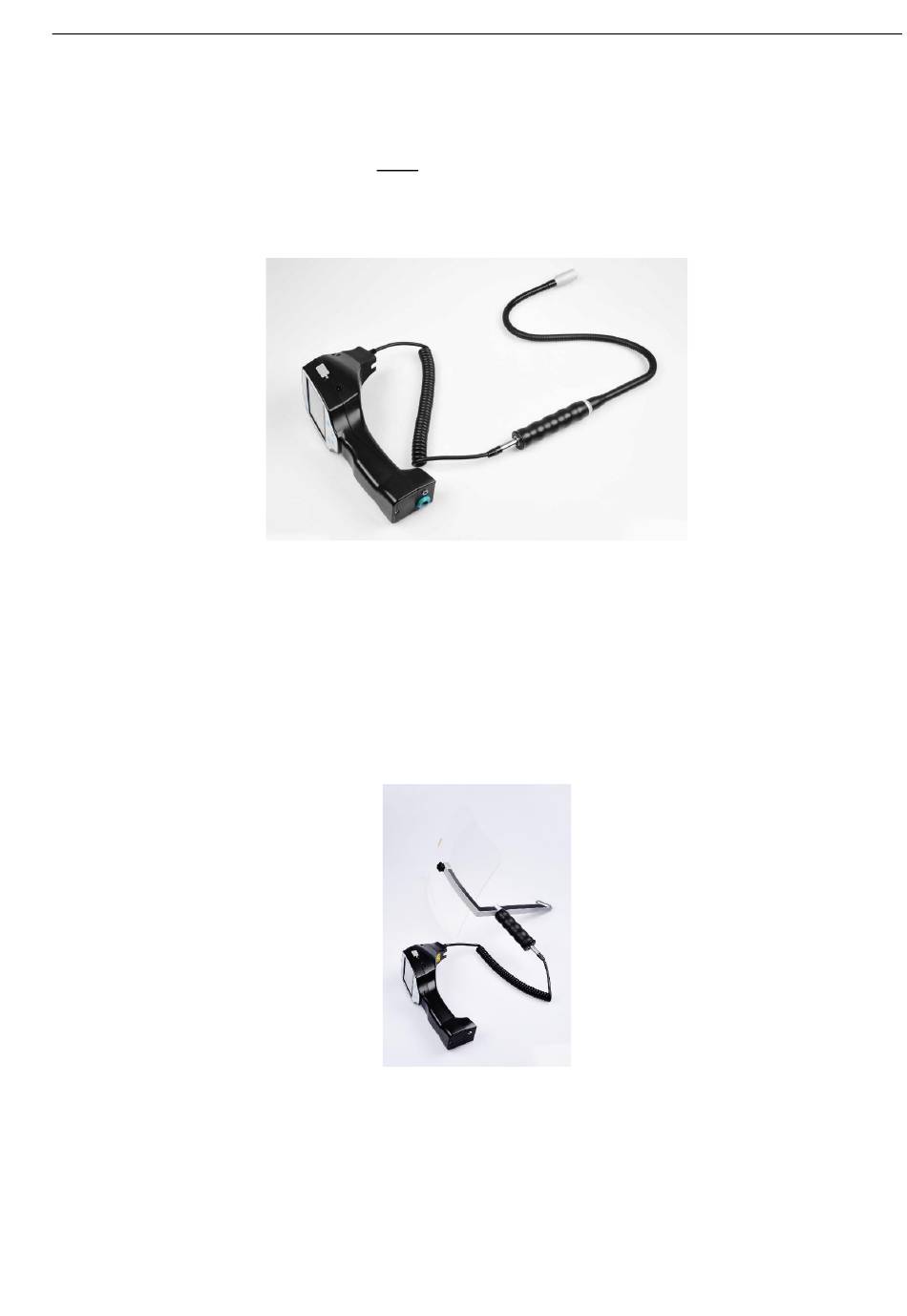

Zusammenbau mit Schwanenhals

Das Tool Schwanenhals wird aufgrund seiner Flexibilität für punktuelle Messungen in schwer
zugänglichen Bereichen verwendet. Anbindung an das LD 500 erfolgt über das mitgelieferte Spiralkabel,
siehe Abbildung 10.
Die Verwendung der Kamera ist hierbei nicht mehr möglich.
Das Entfernen der Komponente erfolgt durch das Entfernen des Anschlusskabels hierzu auf beiden
Seiten den Entriegelungsknopf betätigen und das Kabel abziehen.
9.4

Zusammenbau mit Parabolspiegel

Der Parabolspiegel findet Anwendung für Messungen in größeren Entfernungen sowie bei hohen
Anforderungen bzgl. Selektivität und Ortung von Leckagepositionen.
Die Anbindung an das LD 500 erfolgt über das mitgelieferte Spiralkabel, siehe Abbildung 11.
Das Entfernen der Komponente erfolgt durch das Entfernen des Anschlusskabels hierzu auf beiden
Seiten den Entriegelungsknopf betätigen und das Kabel abziehen.
Hinweis:
Für die Verwendung des Parabolspiegels und Schwanenhalses müssen diese Komponenten
bei Erstinbetriebnahme im LD 500 aktiviert werden, um die komponentenspezifischen
Abgleichparameter zu speichern. Falls dies nicht schon ab Werk durchgeführt wurde werden
die Daten hierfür per USB-Stick mitgeliefert. Für die Aktivierung (Parameter Import) , siehe
Kapitel 10.2 „ Export / Import".
