Planungsanleitung

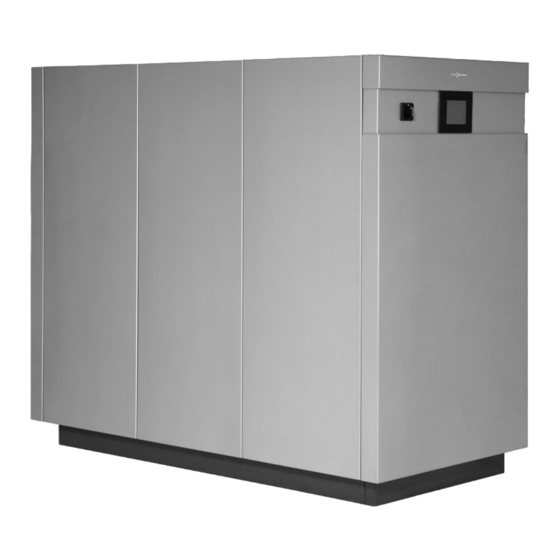

VITOCAL 350-G PRO
Typ BW 352.A027 bis BW 353.A198
mit Startsystem „Part-Winding"
Typ BW 352.A027 SA bis BW 353.A198 SA
mit Startsystem „elektronischer Sanftanlauf"
5671 883
09/2013
VITOCAL
Sole/Wasser- Wärmepumpen
zwei- und dreistufig, 27 bis 197 kW
