VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

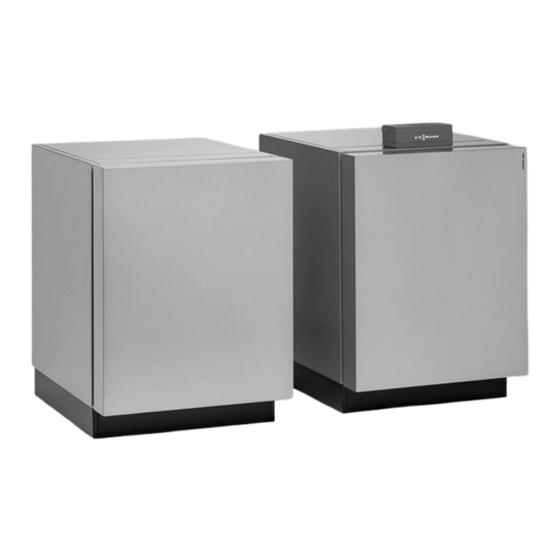

Vitocal 300-G
Typ BW/BWS 301.A21 bis A45, 21,2 bis 58,9 kW
Wärmepumpe 1- und 2-stufig
Gültigkeitshinweise siehe letzte Seite
VITOCAL 300-G
Bitte aufbewahren!
5513 729 DE
1/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 300-G

Inhaltszusammenfassung für Viessmann Vitocal 300-G

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 300-G Typ BW/BWS 301.A21 bis A45, 21,2 bis 58,9 kW Wärmepumpe 1- und 2-stufig Gültigkeitshinweise siehe letzte Seite VITOCAL 300-G Bitte aufbewahren! 5513 729 DE 1/2017...
  • Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Sicherheitshinweise

    Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Montagevorbereitung Bestimmungsgemäße Verwendung ............Produktinformation ................. Typ BW 301.A ..................■ Typ BWS 301.B (Wärmepumpe 2. Stufe) ........... ■ Kennzeichnungen in den Anlagenbeispielen ......... Primärkreis , Typ BW ................Mit Umbausatz Wasser/Wasser-Wärmepumpe ........■ Primärkreis, Typ BW + BWS (2-stufig) ..........10 Mit Umbausatz Wasser/Wasser-Wärmepumpe, mit 2 Primärpumpen 10 ■...
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Elektrische Ausrüstung ................70 Wärmepumpenmodul ................72 Grundgestell ..................74 Sonstiges ....................75 6. Einzelteilliste Typ Übersicht der Baugruppen ..............77 BWS 301.A Gehäuse ....................78 Elektrische Ausrüstung ................78 Wärmepumpenmodul ................81 Grundgestell ..................83 Sonstiges ....................84 7.

  • Seite 6: Montagevorbereitung Bestimmungsgemäße Verwendung

    Montagevorbereitung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Die gewerbliche oder industrielle Verwendung zu nen Heizungssystemen gemäß EN 12828 unter einem anderen Zweck als zur Raumbeheizung/-küh- Berücksichtigung der zugehörigen Montage-, Service- lung oder Trinkwassererwärmung gilt als nicht bestim- und Bedienungsanleitungen installiert und betrieben mungsgemäß.

  • Seite 7: Kennzeichnungen In Den Anlagenbeispielen

    Montagevorbereitung Kennzeichnungen in den Anlagenbeispielen -2/145- --2/F14-- --2/F14-- --2/X3.8;3.9-- --2/211.2-- Abb. 1...

  • Seite 8: Primärkreis , Typ Bw

    Montagevorbereitung Primärkreis , Typ BW Mit Umbausatz Wasser/Wasser-Wärmepumpe Hydraulisches Installationsschema --2/X3.8;3.9-- ----- --2/X3.8;3.9-- --------- Abb. 2 Erforderliche Geräte Pos. Bezeichnung Wärmepumpe Wärmepumpenregelung Primärpumpe Frostschutzwächter Primärkreis Sole-Zubehörpaket Druckwächter Primärkreis Trennwärmetauscher Primärkreis Strömungswächter Brunnenkreis (bei Anschluss Brücke entfernen) Schmutzfänger Brunnenpumpe (Saugpumpe für Grundwasser, über bauseitiges Schütz mit Absicherung anschlie- ßen) 230 V-Anschluss: Siehe Seite 9 ■...

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Primärkreis , Typ BW (Fortsetzung) Elektrisches Installationsschema Übersicht der elektrischen Anschlüsse und nähere Angaben zu den Leiterplatten siehe ab Seite 26 und Serviceanleitung „Wärmepumpenregelung Vitotronic 200“. Mit Anschluss Brunnenpumpe 230 V~ 200 W sYYA X2.N X3.3 230 V; 0,15 A X3.4 X3.9 230 V;...

  • Seite 10: Primärkreis, Typ Bw + Bws (2-Stufig)

    Montagevorbereitung Primärkreis, Typ BW + BWS (2-stufig) Mit Umbausatz Wasser/Wasser-Wärmepumpe, mit 2 Primärpumpen Hydraulisches Installationsschema --F2-- --2/X3.8;3.9-- --2/224.2-- --2/211.1-- --F3-- --2/X3.8;3.9-- --------- Abb. 5 Erforderliche Geräte Pos. Bezeichnung Wärmepumpe 1. Stufe Wärmepumpenregelung Wärmepumpe 2. Stufe Primärpumpe Wärmepumpe 1. Stufe Vorlauftemperatursensor Primärkreis (Montage siehe Seite 36) Rücklauftemperatursensor Primärkreis (Montage siehe Seite 36) Frostschutzwächter Primärkreis Sole-Zubehörpaket...
  • Seite 11 Montagevorbereitung Primärkreis, Typ BW + BWS (2-stufig) (Fortsetzung) Pos. Bezeichnung Primärpumpe Wärmepumpe 2. Stufe Brunnenpumpe (Saugpumpe für Grundwasser, über bauseitiges Schütz mit Absicherung anschlie- ßen) 230 V-Anschluss: Siehe Seite 11 ■ 400 V-Anschluss: Siehe Seite 12 ■ Saugbrunnen Schluckbrunnen Hinweis Vor- und Rücklauftemperatursensor Primärkreis mit beiliegendem Tauchhülsenset montieren.

  • Seite 12: Mit Umbausatz Wasser/Wasser-Wärmepumpe, Mit Einer Gemeinsamen Primärpumpe

    Montagevorbereitung Primärkreis, Typ BW + BWS (2-stufig) (Fortsetzung) Bauseitiger Anschluss Brunnenpumpe 400 V~ 200 W 211.1 X2.N 200 W 224.2 X2.N X3.1 X2.N Abb. 7 Anschluss der Sensoren und Wächter X3.3 230 V; 0,15 A X3.4 X3.8 230 V; 0,15 A X3.9 230 V;...
  • Seite 13 Montagevorbereitung Primärkreis, Typ BW + BWS (2-stufig) (Fortsetzung) Hydraulisches Installationsschema --F2-- --F3-- --2/X3.8;3.9-- --------- Abb. 9 Erforderliche Geräte Pos. Bezeichnung Wärmepumpe 1. Stufe Wärmepumpenregelung Wärmepumpe 2. Stufe Gemeinsame Primärpumpe Vorlauftemperatursensor Primärkreis (Montage siehe Seite 36) Rücklauftemperatursensor Primärkreis (Montage siehe Seite 36) Frostschutzwächter Primärkreis Sole-Zubehörpaket Druckwächter Primärkreis...
  • Seite 14 Montagevorbereitung Primärkreis, Typ BW + BWS (2-stufig) (Fortsetzung) Pos. Bezeichnung Schmutzfänger Brunnenpumpe (Saugpumpe für Grundwasser, über bauseitiges Schütz mit Absicherung anschlie- ßen) 400 V-Anschluss: Siehe Seiten 14 Saugbrunnen Schluckbrunnen Hinweis Vor- und Rücklauftemperatursensor Primärkreis mit beiliegendem Tauchhülsenset montieren. Elektrisches Installationsschema Übersicht der elektrischen Anschlüsse und nähere Angaben zu den Leiterplatten siehe ab Seite 26 und Serviceanleitung „Wärmepumpenregelung...

  • Seite 15: Anforderungen An Bauseitige Anschlüsse

    Montagevorbereitung Primärkreis, Typ BW + BWS (2-stufig) (Fortsetzung) Anschluss der Sensoren und Wächter X3.3 230 V; 0,15 A X3.4 X3.8 230 V; 0,15 A X3.9 230 V; 0,15 A PT500 PT500 Abb. 11 Anforderungen an bauseitige Anschlüsse Einstufig (Typ BW) 230 V <...
  • Seite 16 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Zweistufig (Typ BW + BWS) 230 V < 42 V 230 V < 42 V 400 V 400 V = 300 Abb. 13 Vorlauf Sekundärkreis (Heizungsvorlauf) Rücklauf Sekundärkreis (Heizungsrück- lauf) Rücklauf Primärkreis (Soleaustritt Wärme- pumpe) Vorlauf Primärkreis (Soleeintritt Wärme- pumpe)

  • Seite 17: Anforderungen An Die Aufstellung

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Empfohlene Netzanschlussleitungen: Wärmepumpenregelung Verdichter (400 V~) (230 V~) max. Leitungslänge BW 301.A21 50 m 3 x 1,5 mm 4 x 2,5 mm BWS 301.A21 50 m — 4 x 2,5 mm BW 301.A29 50 m 3 x 1,5 mm 4 x 4,0 mm BWS 301.A29...
  • Seite 18 Montagevorbereitung Anforderungen an die Aufstellung (Fortsetzung) Mindestraumvolumen (nach EN 378) Grundfläche Mindestraumvolumen BW 301.A21 11 m BWS 301.A21 BW 301.A29 14 m BWS 301.A29 BW 301.A45 17,5 m BWS 301.A45 Mindestabstände Einstufig (Typ BW) ≥ 400 ≥ 400 Abb. 14 Abstand abhängig von bauseitiger Installation und Einbausituation Zweistufig (Typ BW + Typ BWS)

  • Seite 19: Montageablauf

    Montageablauf Wärmepumpe aufstellen Wärmepumpe ausrichten Abb. 16 Wärmepumpe gemäß den Angaben auf Seite 17 auf- stellen und waagerecht ausrichten. Transportsicherungen entfernen Achtung Betrieb mit Transportsicherungen führen zu Vib- rationen und starker Geräuschentwicklung. Transportsicherungen entfernen und mit unteren Schrauben am Grundträger befestigen (siehe Arbeitsschritt 4.).

  • Seite 20: Oberblech Abbauen

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Abb. 17 Oberblech abbauen Abb. 18...

  • Seite 21: Hydraulisch Anschließen

    4. Leitungen innerhalb des Gebäudes wärme- und Verwendete Bauteile müssen gegen das Wär- dampfdiffusionsdicht dämmen. meträgermedium beständig sein. Keine verzinkten Leitungen verwenden. 5. Primärkreis mit Viessmann Wärmeträgermedium befüllen und entlüften. 1. Primärkreis mit Ausdehnungsgefäß und Sicher- heitsventil ausrüsten (gemäß DIN 4757). Hinweis Frostschutz bis 19 °C gewährleisten.

  • Seite 22: Elektrisch Anschließen

    Montageablauf Hydraulisch anschließen (Fortsetzung) 3. Sekundärkreis befüllen und entlüften. 4. Leitungen innerhalb des Gebäudes wärmedäm- men. Hinweis In Fußbodenheizkreise muss bauseits ein Tempera- ■ turwächter als Maximaltemperaturbegrenzung für Fußbodenheizung eingebaut werden. ■ Mindestvolumenstrom sicherstellen, z. B. mit Über- strömventil (siehe „Technische Daten“ ab Seite 94).

  • Seite 23: Elektrische Leitungen Zum Anschlussraum Verlegen

    Montageablauf Elektrisch anschließen (Fortsetzung) [XÖ Abb. 20 Elektrische Leitungen zum Anschlussraum verlegen Gefahr ■ Leitungen mit Leitungsbindern fixieren. Beschädigte Leitungsisolierungen können zu ■ Falls 2 Komponenten an eine gemeinsame Klemme Personen- und Geräteschäden führen. angeschlossen werden, müssen beide Adern zusam- Leitungen so verlegen, dass sie nicht an stark men in einer Ader-Endhülse verpresst werden.
  • Seite 24 Montageablauf Elektrisch anschließen (Fortsetzung) <42 V 230 V 400 V Abb. 21 1. Kleinspannungsleitungen durch Öffnung „< 42 V“ 3. Netzanschlussleitung für Verdichter durch Öffnung zum Anschlussbereich Wärmepumpenregelung „400 V“ zum Anschlussbereich führen. Netzan- führen. schluss siehe ab Seite 38. 2.

  • Seite 25: Wärmepumpe 1. Stufe (Typ Bw) Und 2. Stufe (Typ Bws) Elektrisch Verbinden

    Montageablauf Elektrisch anschließen (Fortsetzung) Wärmepumpe 1. Stufe (Typ BW) und 2. Stufe (Typ BWS) elektrisch verbinden aJ B < 42 V 230 V~ < 42 V 230 V~ aVG aVG [C-Ö Abb. 22 Anschlussraum Wärmepumpe 2. Stufe (Typ BWS) Verbindungsleitungen 230 V~: Verbindungsleitungen Kleinspannung <...

  • Seite 26: Übersicht Der Elektrischen Anschlüsse In Der Wärmepumpenregelung (Typ Bw 301.A)

    Montageablauf Elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlüsse in der Wärmepumpenregelung (Typ BW 301.A) 193C 193A 193B Abb. 23 Rangierleiterplatte Grundleiterplatte F1 Sicherung T 6,3 A F3 Sicherung T 6,3 A Erweiterungsleiterplatte auf Grundleiterplatte Regler- und Sensorleiterplatte Grundleiterplatte Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- Die angegebene Leistung ist die empfohlene stellen, siehe ab Seite 52.
  • Seite 27 Montageablauf Elektrisch anschließen (Fortsetzung) Betriebskomponenten 230 V~ Stecker Klemmen Funktion Erläuterung 211.1 Primärpumpe (Wärmepumpe 1. Anschlusswerte ■ Stufe oder gemeinsame Primär- Leistung: 200 W ■ pumpe) Spannung: 230 V~ ■ Ansteuerung Brunnenpumpe Max. Schaltstrom: 4(2) A ■ ■ 211.2 Sekundärpumpe (Wärmepumpe 1. Bei Anlage ohne Heizwasser-Pufferspeicher ist keine ■...
  • Seite 28 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung 212.2 Heizkreispumpe Heizkreis ohne Mi- Falls ein Heizwasser-Pufferspeicher vorhanden ist, ■ scher A1/HK1 wird diese Pumpe zusätzlich zur Sekundärpumpe an- geschlossen. Temperaturwächter als Maximaltemperaturbegren- ■ zung für Fußbodenheizkreis (falls vorhanden) in Rei- he anschließen. Anschlusswerte Leistung: 100 W ■...

  • Seite 29: Erweiterungsleiterplatte Auf Grundleiterplatte

    Montageablauf Elektrisch anschließen (Fortsetzung) Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 an Erweiterungssatz Mischer sÖ sÖ Abb. 26 Stecker sÖ , an Erweiterungssatz aufstecken. Temperaturwächter Heizkreispumpe M3/HK3 Erweiterungsleiterplatte auf Grundleiterplatte Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- ■...
  • Seite 30 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung 222.3 222.4 Ansteuerung externer Wärmeerzeu- Potenzialfreier Kontakt ger und je 1 Sicherheitstemperaturbe- grenzer (bauseits, max. 70 °C) zum Anschlusswerte (Kontaktbelastung) Aus- oder Umschalten folgender Spannung: 230 V~ ■ Komponenten: (nicht für Sicherheitskleinspannung geeignet) Max.
  • Seite 31 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 223.1 223.2 Sammelstörmeldung Potenzialfreier Kontakt: Geschlossen: Fehler ■ Geöffnet: Kein Fehler ■ Nicht für Sicherheitskleinspannung geeignet ■ Anschlusswerte (Kontaktbelastung): Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ Sammelstörmeldung 223.1 230V~, 0,5 A 223.2 Abb.
  • Seite 32 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung 224.7 Umwälzpumpe zur Trinkwassernach- Anschlusswerte erwärmung Leistung: 100 W ■ oder Spannung: 230 V~ ■ Ansteuerung Elektro-Heizeinsatz (im Max. Schaltstrom: 4(2) A ■ Speicher-Wassererwärmer) Elektro-Heizeinsatz (400 V~) 224.7 X2.N Abb. 29 Elektro-Heizeinsatz, Spannungsversorgung 3/N/PE 400 V/50 Hz Anschlussklemmen der Wärmepumpenregelung Stecker...

  • Seite 33: Rangierleiterplatte

    Montageablauf Elektrisch anschließen (Fortsetzung) Rangierleiterplatte Erforderliche Parameter bei der Inbetriebnahme ein- stellen, siehe ab Seite 52. Melde- und Sicherheitsanschlüsse Klemmen Funktion Erläuterung Sicherung T 6,3 A Schutzleiter X1. Klemmen für Schutzleiter aller zugehörenden Anlagen- komponenten Neutralleiter X2.N Klemmen für Neutralleiter aller zugehörenden Anlagen- komponenten Anschlussklemmen für Netzan- Klemmen für Melde- und Sicherheitsanschlüsse...
  • Seite 34 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung Hinweis Keine Parametrierung erforderlich ■ Bei angeschlossenem EVU-Sperrkontakt darf keine ■ Brücke vorhanden sein. Der Verdichter wird „hart“ ausgeschaltet, sobald der ■ Kontakt öffnet. Durch das EVU-Sperrsignal wird die Versorgungs- ■ spannung der jeweiligen Betriebskomponente ausge- schaltet (abhängig vom EVU).

  • Seite 35: Regler- Und Sensorleiterplatte

    Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung X3.17 Sicherung F1 T 6,3 A X3.18 X3.18 Netzanschluss Wärmepumpenrege- Netzversorgung 230 V~ lung: Phase L1 X1.1 Anschluss Schutzleiter X2.1 Anschluss Neutralleiter Regler- und Sensorleiterplatte Erforderliche Parameter bei der Inbetriebnahme ein- Hinweis stellen, siehe ab Seite 52. Vorlauftemperatursensor für Heizkreis mit Mischer M3/HK3: Der Vorlauftemperatursensor für einen Heiz- kreis mit Mischer M3/HK3 wird am Erweiterungssatz...
  • Seite 36 Sensor Brücke für Einstellung Master/Slave Modbus 2 Wärmepumpenregelung ist Slave Wärmepumpenregelung ist Master (Auslieferungszustand) Modbus 1 Viessmann Geräte Falls weitere Viessmann Geräte angeschlossen werden sollen, Modbus-Ver- teiler (Zubehör) aufstecken. Anschluss Kommunikationsmodul LON (Zubehör) Steckplatz für Codierstecker PWM-Signal Primärpumpe a:DA a:DB PWM-Signal Sekundärpumpe...

  • Seite 37: Heizwasser-Durchlauferhitzer (Bauseits)

    Montageablauf Elektrisch anschließen (Fortsetzung) Achtung Sensorleitungen kennzeichnen. Sensorleitungen und demontierte Leitungen (mit Stecker ) mit beiliegenden Leitungsbindern gemeinsam mit den weiteren Kleinspannungslei- tungen fixieren. Heizwasser-Durchlauferhitzer (bauseits) Anschluss Montageanleitung Heizwasser-Durchlauferhitzer (bauseits). Ansteuerung und Laststromkreis des Heizwasser-Durchlauferhitzers 211.3 224.4 X2.N Abb. 31 Heizwasser-Durchlauferhitzer Anschluss an Grundleiterplatte mit Erweiterung und an Rangierleiterplatte...

  • Seite 38: Netzanschluss

    Montageablauf Elektrisch anschließen (Fortsetzung) L1 N Abb. 32 Erweiterung EA1 Umwälzpumpe zur Schwimmbadbeheizung (Zube- Netzanschluss 1/N/PE 230 V/50 Hz hör) Abzweigdose (bauseits) Temperaturregler für Schwimmbecken-Tempera- Sicherungen und Leistungsschütz für Umwälz- turregelung (potenzialfreier Kontakt: 230 V~, 0,1 A, pumpe zur Schwimmbadbeheizung (Zubehör) Zubehör) Anschluss auf Regler- und Sensorleiterplatte Brücke...

  • Seite 39: Netzanschluss Wärmepumpenregelung 230 V

    Montageablauf Netzanschluss (Fortsetzung) Gefahr Die Einspeisung zur Wärmepumpenregelung/ ■ Fehlende Erdung von Komponenten der Anlage Elektronik muss ohne Sperrung des EVU erfolgen. kann bei einem elektrischen Defekt zu gefährli- Abschaltbare Tarife dürfen hier nicht zum Einsatz chen Verletzungen durch elektrischen Strom kommen.

  • Seite 40: Netzanschluss Verdichter (400 V~)

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Verdichter (400 V~) Bei Nutzung Niedertarif mit EVU-Sperre keine Para- ■ metrierung erforderlich. Der Verdichter ist während der Sperrzeit außer Betrieb. 3/N/PE ■ Empfohlene Netzanschlussleitung: 400 V/50 Hz Typ BW/BWS 301.A21: 4 x 2,5 mm Typ BW/BWS 301.A29: Abb.
  • Seite 41 Montageablauf Netzanschluss (Fortsetzung) Einstufig X3.7 X3.6 ≈ Abb. 35 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Rundsteuer-Empfänger (Kontakt geöffnet: Sperre leiterplatte) aktiv) Heizwasser-Durchlauferhitzer (falls vorhanden) Vorsicherung Rundsteuer-Empfänger Verdichter Einspeisung: TNC-System Hochtarifzähler Niedertarifzähler...
  • Seite 42 Montageablauf Netzanschluss (Fortsetzung) Zweistufig (Typ BW + BWS) X3.7 X3.6 ≈ Abb. 36 Dargestellt ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Vorsicherung Rundsteuer-Empfänger leiterplatte) Einspeisung: TNC-System Heizwasser-Durchlauferhitzer (falls vorhanden) Niedertarifzähler Verdichter Wärmepumpe 1. Stufe (Typ BW) Verdichter Wärmepumpe 2. Stufe (Typ BWS) Hochtarifzähler Rundsteuer-Empfänger (Kontakt geöffnet: Sperre aktiv)
  • Seite 43 Montageablauf Netzanschluss (Fortsetzung) Einstufig X3.7 X3.6 ≈ Abb. 37 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Hochtarifzähler leiterplatte) Rundsteuer-Empfänger (Kontakt geöffnet: Sperre Heizwasser-Durchlauferhitzer (falls vorhanden) aktiv) mit Vorsicherung Verdichter Niedertarifzähler Netzanschluss Regelung Einspeisung: TNC-System Hauptschalter...
  • Seite 44 Montageablauf Netzanschluss (Fortsetzung) Zweistufig (Typ BW + BWS) X3.7 X3.6 ≈ Abb. 38 Dargestellt ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Hochtarifzähler leiterplatte) Rundsteuer-Empfänger (Kontakt geöffnet: Sperre Heizwasser-Durchlauferhitzer (falls vorhanden) aktiv) mit Vorsicherung Verdichter Wärmepumpe 1. Stufe (Typ BW) Niedertarifzähler Netzanschluss Regelung Einspeisung: TNC-System...

  • Seite 45: Netzversorgung In Verbindung Mit Eigenstromnutzung

    Montageablauf Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Ohne EVU-Sperre E1E2 D /D L1 L1 L2 L2 L3 L3 Abb. 39 Wärmepumpe Zweirichtungszähler (für Photovoltaikanlage zur Weitere (Eigenstrom-)Verbraucher im Haushalt Eigenstromnutzung): Energiebezug vom EVU und Energieeinspeisung Energiezähler Wechselrichter zum EVU Trennvorrichtung für die Photovoltaikanlage Zähler mit Rücklaufsperre: Für Energieerzeugung der Photovoltaikanlage...
  • Seite 46 Montageablauf Netzanschluss (Fortsetzung) Bauform 1 Bauform 2 N 11 21 <>U <>U L1 L2 L3 12 14 22 24 Abb. 41 Erklärung zu den Leuchtdioden in Abb. 41 Abb. 40 Spannung „U“: ■ Leuchtet grün, falls Spannung anliegt. Über-/Unterspannung in % Relais „R“: Phasenasymmetrie in % ■...

  • Seite 47: Anschluss An Klemmen X3.8/X3.9 Durchführen

    Montageablauf Netzanschluss (Fortsetzung) Bauform 3 Erklärung zu den Leuchtdioden in Abb. 42 Spannung „Un“: ■ Leuchtet grün, falls Spannung anliegt. Relais „R“: ■ Leuchtet gelb bei korrekter Phasenfolge. Leuchtet nicht bei falscher Phasenfolge. ■ L1, L2, L3 Blinkt gelb während der Verzögerung „Tt“. ■...
  • Seite 48 Montageablauf Wärmepumpe schließen (Fortsetzung) 8. 2. Abb. 43 Abb. 44...

  • Seite 49: Durchführungstüllen Kontrollieren

    Montageablauf Durchführungstüllen kontrollieren Achtung Gerät schalldicht und diffusionsdicht verschlie- ßen. Bei den Schlauchdurchführungen auf richtigen Sitz der Durchführungstüllen achten. Durchführungstüllen ggf. mit Klebeband abdichten. Abb. 45...

  • Seite 50: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................51 • 2. Protokolle erstellen......................51 • • • 3. Kältekreis auf Dichtheit prüfen................... 51 •...

  • Seite 51: Wärmepumpe Öffnen

    3. Dichtheit der Anschlüsse prüfen. Defekte oder ver- Geräteschäden vermeiden. rutschte Dichtungen austauschen. Primärkreis vor dem Einschalten der Netzspan- nung befüllen. 1. Vordruck des Ausdehnungsgefäßes prüfen. 2. Primärkreis mit Viessmann Wärmeträgermedium befüllen und entlüften. Hinweis Frostschutz bis 19 °C gewährleisten. –...

  • Seite 52: Ausdehnungsgefäße Und Druck Des Primärkreises/Heizkreises Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sekundärseitig füllen und entlüften Ungeeignetes Füll- und Ergänzungswasser fördert Heizungsanlage vor dem Füllen gründlich spülen. ■ Ablagerungen und Korrosionsbildung. Dadurch können ■ Ausschließlich Wasser mit Trinkwasserqualität einfül- Schäden an der Anlage entstehen. len. Zur Beschaffenheit und Menge des Heizwassers ein- ■...
  • Seite 53 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Bei Erstinbetriebnahme erscheinen die Begriffe in Durch die manuelle Ansteuerung einiger Gerätekom- ■ ■ Deutsch. ponenten bei der Inbetriebnahme zeigt die Regelung Meldungen an. Diese Meldungen sind keine Fehl- Sprache funktionen des Geräts. Deutsch ê...
  • Seite 54 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Inbetriebnahme ohne Inbetriebnahme-Assistent Service-Menü aktivieren Service-Menü: 1. OK + gleichzeitig ca. 4 s lang drücken. å Das Service-Menü kann von jedem Menü aus aktiviert 2. „Codierebene 1“ wählen. werden. 3. Parametergruppe wählen: „Anlagendefinition“ OK + gleichzeitig ca.
  • Seite 55 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Komponente Anlagenschema Solaranlage — — — — — — Kühlung A1/HK1 — — — — — — M2/HK2 — — — — M3/HK3 — — — — — — — — Separater Kühl- —...
  • Seite 56 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Pumpe/Komponente Parameter Einstellung Fernbedienung Für Heiz-/Kühlkreis: „1“ „Heizkreis 1“ Ó „Fernbedienung 2003“ Hinweis Oder An Vitotrol Heizkreiszuordnung ein- „Heizkreis 2“ stellen (siehe Montageanleitung Ó „Fernbedienung 3003“ „Vitotrol“). Oder „Heizkreis 3“ Ó „Fernbedienung 4003“ Für separaten Kühlkreis: „1“...
  • Seite 57 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Externe Funktionen Parameter Einstellung Externe Umschaltung der Betriebssta- „Anlagendefinition“ „0“ bis „127“ Ó tus verschiedener Anlagenkomponen- „Anlagenkomponente bei externer Umschaltung 7011“ „Anlagendefinition“ „0“ bis „3“ Ó „Betriebsstatus bei externer Um- schaltung 7012“ „Anlagendefinition“...
  • Seite 58 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Solar Parameter für Solaranlage in Verbindung mit Solarregelungs- Einstellung modul Typ SM1 „Solar“ „3“ Ó „Typ Solarregelung 7A00“ „Solar“ Siehe Montage- und Serviceanleitung „So- Ó Parameter C0xx larregelungsmodul, Typ SM1“. Kühlfunktion Parameter für Kühlfunktion Einstellung „Kühlung“...
  • Seite 59 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Energiezähler Parameter für Energiezähler Einstellung „Photovoltaik“ „1“ Ó „Freigabe Eigenenergieverbrauch PV 7E00“ „Photovoltaik“ „0“ bis „300“ Ó ≙ „Schwelle elektr. Leistung 7E04“ 0 bis 30 kW) Erweitertes Menü: „Regelstrategie PV“ Gewünschte Funktionen für die Eigenstrom- oder nutzung freigeben.

  • Seite 60: Einweisung Des Anlagenbetreibers

    „0“/„1“ „0“/„1“ Hinweis Die Einstellung der zusätzlichen Parameter für die Wärmepumpenkaskade erfolgt bei Inbetriebnahme durch einen von Viessmann zertifizierten Heizungs- fachbetrieb für Wärmepumpen. Wärmepumpe schließen Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen.

  • Seite 61: Instandsetzung

    Störungsbehebung Instandsetzung Übersicht elektrischer Anschlussraum Typ BW 301.A Abb. 48...

  • Seite 62: Übersicht Interne Komponenten

    Störungsbehebung Instandsetzung (Fortsetzung) Typ BWS 301.A Abb. 49 Trafo EEV-Leiterplatte Erweiterungsleiterplatte auf Grundleiterplatte EEV-Leiterplatte (Elektronisches Expansionsventil) Regler- und Sensorleiterplatte Verdichter-Schütze, Steuerung Anlasser, Dreh- Bedieneinheit stromwächter Stecker für Verbindungsleitung Wärmepumpe 1. Leitungskanal Stufe 2. Stufe 230 V~ – Netzanschluss Verdichter Stecker für Verbindungsleitung Wärmepumpe 1. Rangierleiterplatte Stufe 2.

  • Seite 63: Wärmepumpe Primär-/Sekundärseitig Entleeren

    Störungsbehebung Instandsetzung (Fortsetzung) Abb. 50 Vorlauftemperatursensor Sekundärkreis Vorlauf Sekundärkreis (Heizungsvorlauf) Verdichter Rücklauftemperatursensor Sekundärkreis Rücklauf Sekundärkreis (Heizungsrück- Entleerungshahn Sekundärseite lauf) Schauglas Elektronisches Expansionsventil EEV Rücklauf Primärkreis (Soleaustritt Wärme- Entleerungshahn Primärseite pumpe) Filtertrockner Vorlauf Primärkreis (Soleeintritt Wärme- Rücklauftemperatursensor Primärkreis (Soleaus- pumpe) tritt Wärmepumpe) Heißgastemperatursensor Schraderventil Hochdruck Vorlauftemperatursensor Primärkreis (Soleeintritt...
  • Seite 64 1. Stufe (F9) Rücklauftemperatursensor Sekundärkreis für Wärmepumpe 2. Stufe (F18) ■ Vorlauftemperatursensor Sekundärkreis für Wärmepumpe 2. Stufe (F27) ■ Sensoren im Kältekreis ■ Viessmann NTC 10 k (blaue Kennzeichnung) Viessmann Pt500A (grüne Kennzeichnung) Ω Außentemperatursensor 140 180 -20 -10 10 20 30 Temperatur in °C...

  • Seite 65: Sicherungen Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherungen prüfen Position der Sicherungen (siehe Seite 26). Gefahr Durch den Ausbau der Sicherungen ist der Laststromkreis nicht spannungsfrei. Das ■ Die Sicherung F1 befindet sich auf der Rangierleiter- Berühren spannungsführender Bauteile kann zu platte. gefährlichen Verletzungen durch elektrischen ■...
  • Seite 66 Störungsbehebung Instandsetzung (Fortsetzung) [{{] U/V/W Abb. 54 Gehäusetür 4. Primär- und Sekundärseite entleeren (Entleerungs- hähne siehe Seite 62).
  • Seite 67 Störungsbehebung Instandsetzung (Fortsetzung) Abb. 55 Hinweis zu Arbeitsschritt 6. Wärmepumpenmodul einbauen Zusammengehörende Steck- und Schraubverbindun- gen kennzeichnen. Einbau in umgekehrter Reihenfolge zum Ausbau. Alle elektrischen Verbindungen lösen. Achtung Achtung Zur Vermeidung von Kondenswasserschäden Starke Neigung des Verdichters in der Wärme- und starker Geräuschentwicklung pumpe führt zu Geräteschäden.

  • Seite 68: Übersicht Der Baugruppen

    Einzelteilliste Vitocal 300-G, Typ BW 301.A Übersicht der Baugruppen Abb. 56 Typenschild Baugruppe Wärmepumpenmodul Baugruppe Gehäuse Baugruppe Grundgestell Baugruppe elektrische Ausrüstung Baugruppe Sonstiges...

  • Seite 69: Gehäuse

    Einzelteilliste Vitocal 300-G, Typ BW 301.A Gehäuse Pos. Einzelteil Best.-Nr. 0001 Vorderblech 7839863 0002 Seitenblech links 7839864 0003 Seitenblech rechts 7839865 0004 Oberblech vorn 7839867 0005 Oberblech hinten 7839866 0006 Aufnahme Vorderblech 7839875 0007 Hinterblech 7839868 0008 Schriftzug Vitocal 300...

  • Seite 70: Elektrische Ausrüstung

    Einzelteilliste Vitocal 300-G, Typ BW 301.A Elektrische Ausrüstung Pos. Einzelteil Herstell-Nr. (siehe Typenschild) 7514863 7514864 7514865 Best.-Nr. 0001 Bedienteil Wärmepumpenregelung Vitotronic 200 7841889 7841889 7841889 0002 Regler- und Sensorleiterplatte mit Abdeckung (CU401) 7840551 7840551 7840551 0003 Grundträger Regler- und Sensorleiterplatte...
  • Seite 71 Einzelteilliste Vitocal 300-G, Typ BW 301.A Elektrische Ausrüstung (Fortsetzung) 0040 0038 0007 0006 0002 0030 0039 0041 0004 0022 0003 0042 0005 0023 0001 0012 0036 0020 0009 0021 0024 0025 0026 0027 0028 0072 0025 0008 0027 0026 0057...

  • Seite 72: Wärmepumpenmodul

    Einzelteilliste Vitocal 300-G, Typ BW 301.A Wärmepumpenmodul Pos. Einzelteil Herstell-Nr. (siehe Typenschild) 7514863 7514864 7514865 Best.-Nr. 0001 Verdichter 7833080 7833081 7833082 0002 Wärmetauscher (Verdampfer) 7839886 7839887 7839888 0003 Wärmetauscher (Verflüssiger) 7839889 7839890 7839891 0004 Drucksensor (PT5-50T) 7833090 7833090 7833090 0005...
  • Seite 73 Einzelteilliste Vitocal 300-G, Typ BW 301.A Wärmepumpenmodul (Fortsetzung) 0032 0033 0034 0002 0008 0031 0031 0017 0012 0042 0034 0042 0042 0033 0018 0014 0022 0025 0013 0036 0034 0005 0032 0026 0028 0015 0010 0034 0034 0037 0037 0027...

  • Seite 74: Grundgestell

    Einzelteilliste Vitocal 300-G, Typ BW 301.A Grundgestell Pos. Einzelteil Best.-Nr. 0001 Sockelblech vorn/hinten 7833064 0002 Sockelblech links/rechts 7833065 0003 Bodenblech 7839871 0004 Gehäusewinkel (Set) 7839872 0005 Trägerblech Wärmepumpenregelung 7839873 0006 Stellfuß 7818798 0007 Scharnieroberteil für Gehäusetür 7832666 0008 Scharnierunterteil für Gehäusetür...

  • Seite 75: Sonstiges

    Einzelteilliste Vitocal 300-G, Typ BW 301.A Grundgestell (Fortsetzung) 0005 0007 0008 0011 0004 0004 0010 0009 0007 0004 0012 0001 0002 0003 0006 0006 0004 0006 0001 0002 Abb. 60 Sonstiges Pos. Einzelteil Best.-Nr. 0001 Sprühdosenlack vitosilber 7819545 0002 Lackstift vitosilber...
  • Seite 76 Einzelteilliste Vitocal 300-G, Typ BW 301.A Sonstiges (Fortsetzung) 0001 0002 0003 0005 0004 Abb. 61...

  • Seite 77: Einzelteilliste Typ

    Einzelteilliste Typ BWS 301.A Übersicht der Baugruppen Abb. 62 Typenschild Baugruppe Wärmepumpenmodul Baugruppe Gehäuse Baugruppe Grundgestell Baugruppe elektrische Ausrüstung Baugruppe Sonstiges...

  • Seite 78: Bws 301.A Gehäuse

    Einzelteilliste Typ BWS 301.A Gehäuse Pos. Einzelteil Best.-Nr. 0001 Vorderblech 7839877 0002 Seitenblech links 7839864 0003 Seitenblech rechts 7839865 0004 Oberblech vorn 7839878 0005 Oberblech hinten 7839866 0006 Aufnahme Vorderblech 7839875 0007 Hinterblech 7839868 0002 0005 0004 0007 0006 0003 0001 Abb.
  • Seite 79 Einzelteilliste Typ BWS 301.A Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil Herstell-Nr. (siehe Typenschild) 7514866 7514867 7514868 Best.-Nr. 0020 Leitungskanal 7835179 7835179 7835179 0021 Spreizniete 7832895 7832895 7832895 0024 Ansteuermodul 400 V~, 17 bis 23 A 7833266 7833267 7833268 0025 Leistungsschütz, 3-polig 230 V~ (K3-40A00) 7833130 7833130 7833130...
  • Seite 80 Einzelteilliste Typ BWS 301.A Elektrische Ausrüstung (Fortsetzung) 0030 0009 0020 0021 0024 0025 0026 0027 0072 0008 0025 0027 0026 0055 0057 0072 0049 0054 0056 0071 0043 Abb. 64...

  • Seite 81: Wärmepumpenmodul

    Einzelteilliste Typ BWS 301.A Wärmepumpenmodul Pos. Einzelteil Herstell-Nr. (siehe Typenschild) 7514866 7514867 7514868 Best.-Nr. 0001 Verdichter 7833080 7833081 7833082 0002 Wärmetauscher (Verdampfer) 7839886 7839887 7839888 0003 Wärmetauscher (Verflüssiger) 7839889 7839890 7839891 0004 Drucksensor (PT5-50T) 7833090 7833090 7833090 0005 Drucksensor (PT5-18T) 7833089 7833089 7833089...
  • Seite 82 Einzelteilliste Typ BWS 301.A Wärmepumpenmodul (Fortsetzung) 0032 0033 0034 0002 0008 0031 0031 0017 0012 0042 0034 0042 0042 0033 0018 0014 0022 0025 0013 0036 0034 0005 0032 0026 0028 0015 0010 0034 0034 0037 0037 0027 0042 0033 0035 0038 0032...

  • Seite 83: Grundgestell

    Einzelteilliste Typ BWS 301.A Grundgestell Pos. Einzelteil Best.-Nr. 0001 Sockelblech vorn/hinten 7833064 0002 Sockelblech links/rechts 7833065 0003 Bodenblech 7839871 0004 Gehäusewinkel (Set) 7839872 0005 Trägerblech Wärmepumpenregelung 7839873 0006 Stellfuß 7818798 0007 Scharnieroberteil für Gehäusetür 7832666 0008 Scharnierunterteil für Gehäusetür 7832667 0009 Gehäusetür 7839874...

  • Seite 84: Sonstiges

    Einzelteilliste Typ BWS 301.A Grundgestell (Fortsetzung) 0005 0007 0008 0011 0004 0004 0010 0009 0007 0004 0012 0001 0002 0003 0006 0006 0004 0006 0001 0002 Abb. 66 Sonstiges Pos. Einzelteil Best.-Nr. 0001 Sprühdosenlack vitosilber 7819545 0002 Lackstift vitosilber 7819546 0003 Montage- und Serviceanleitung 5513729...
  • Seite 85 Einzelteilliste Typ BWS 301.A Sonstiges (Fortsetzung) 0001 0002 0003 0004 Abb. 67...

  • Seite 86: Protokolle Protokoll Der Hydraulikparameter

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Frostschutz (Solemedium) °C – Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Vorlauftemperatur Primärkreis °C („Diagnose“ „Anlagenübersicht“) Ó Rücklauftemperatur Primärkreis °C („Diagnose“ „Anlagenübersicht“) Ó...
  • Seite 87 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Anlagendefinition Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Anlagenschema“ (siehe Kapitel „Über- 7000 sicht der möglichen Anlagenschemen“) ≙ „Temperaturdifferenz für Berechnung der 7003 40 ( 4 K) Heizgrenze“ ≙ „Temperaturdifferenz für Berechnung der 7004 40 ( 4 K) Kühlgrenze“...
  • Seite 88 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Verdichter 2 Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Verdichter“ 5100 „Freigabe Verwendung Verdichterstufe“ 5112 „Leistung Primärquelle“ 5143 „Leistung Verdichterstufe“ 5130 Nenn-Wärmeleis- tung gemäß Typen- schild Externer Wärmeerzeuger Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service...
  • Seite 89 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Solar Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Typ Solarregelung“ 7A00 Parameter Solarregelungsmodul, Typ SM1 C0xx Diese Parameter sind nur sichtbar, falls das Solarrege- lungsmodul, Typ SM1 an der Wärmepumpe ange- schlossen ist und „Typ Solarregelung“ auf „3“ steht. Beschreibung der Parameter siehe Montage- und Ser- viceanleitung „Solarregelungsmodul, Typ SM1“.
  • Seite 90 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizwasser-Pufferspeicher Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Pufferspeicher/Hydraulische 7200 Weiche“ ≙ „Temperatur in Betriebsstatus Festwert 7202 500 ( 50 °C) für Pufferspeicher“ ≙ „Hysterese Temperatur Beheizung Puf- 7203 50 ( 5 K) ferspeicher“...
  • Seite 91 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 3 Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ „Raumtemperatur Normal“ 4000 200 ( 20 °C) ≙ „Raumtemperatur Reduziert“ 4001 200 ( 20 °C) „Fernbedienung“ 4003 ≙ „Niveau Heizkennlinie“ 4006 0 K) ≙ „Neigung Heizkennlinie“...
  • Seite 92 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Quelle Raumtemperatur-Istwert“ 7D1D „Heizkreis für Sperrung Bypassklappe“ 7D21 ≙ „Anpassung Steuerspannung“ 7D27 0 V) „Ventilator für Anpassung Steuerspan- 7D28 nung“ Photovoltaik Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Eigenenergieverbrauch PV“...
  • Seite 93 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Quelle Aussentemperatur“ 77FC „Außentemperatur senden“ 77FD „Quelle Uhrzeit“ 77FE „Uhrzeit senden“ 77FF Bedienung Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Bedienung sperren“ 8800...

  • Seite 94: Technische Daten

    Technische Daten Sole/Wasser-Wärmepumpen Typ BW/BWS 301.A21 301.A29 301.A45 Leistungsdaten nach EN 14511 (B0/W35, Sprei- zung 5 K) Nenn-Wärmeleistung 21,2 28,8 42,8 Kälteleistung 17,0 23,3 34,2 Elektr. Leistungsaufnahme 4,48 5,96 9,28 Leistungszahl (COP) 4,73 4,83 4,60 ε Leistungsdaten in Anlehnung an EN 255 (B0/W35, 10 K Spreizung) Nenn-Wärmeleistung 21,5...

  • Seite 95: Wasser/Wasser-Wärmepumpen

    Technische Daten Sole/Wasser-Wärmepumpen (Fortsetzung) Typ BW/BWS 301.A21 301.A29 301.A45 Kältekreis Arbeitsmittel R410A R410A R410A Füllmenge Verdichter Scroll Vollhermetik Öl im Verdichter Emkarate RL32 3MAF Zul. Betriebsdruck Hochdruckseite Zul. Betriebsdruck Niederdruckseite Zul. Betriebsdruck Primärkreis Sekundärkreis Abmessungen Gesamtlänge 1085 1085 1085 Gesamtbreite Gesamthöhe ohne Bedieneinheit 1074 1074...
  • Seite 96 Technische Daten Wasser/Wasser-Wärmepumpen (Fortsetzung) Typ BW/BWS in Verbindung mit „Umbausatz Wasser/ 301.A21 301.A29 301.A45 Wasser Wärmepumpe“ Sole (Primärkreis) Inhalt 11,5 Mindestvolumenstrom 5200 7200 10600 Durchflusswiderstand mbar Max. Vorlauftemperatur (Soleeintritt) °C Min. Vorlauftemperatur (Soleeintritt) °C Heizwasser (Sekundärkreis) Inhalt 11,5 Mindestvolumenstrom 1900 2550 3700 Durchflusswiderstand...
  • Seite 97 Technische Daten Wasser/Wasser-Wärmepumpen (Fortsetzung) Typ BW/BWS in Verbindung mit „Umbausatz Wasser/ 301.A21 301.A29 301.A45 Wasser Wärmepumpe“ Abmessungen Gesamtlänge 1085 1085 1085 Gesamtbreite Gesamthöhe ohne Bedieneinheit 1074 1074 1074 Gesamthöhe (Bedieneinheit aufgeklappt, nur Typ 1267 1267 1267 BW 301.A) Gewicht Wärmepumpe 1. Stufe (Typ BW 301.A) Wärmepumpe 2.

  • Seite 98: Anhang Auftrag Zur Erstinbetriebnahme

    Anhang Auftrag zur Erstinbetriebnahme Senden Sie den folgenden Auftrag mit beigefügtem Anlagenschema per Fax an Ihre zuständige Viessmann Ver- kaufsniederlassung. Zur Inbetriebnahme der Anlage ist die Anwesenheit eines fachkompetenten Mitarbeiters erforderlich. Anlagendaten: Auftraggeber Standort der Anlage Checkpunkte ankreuzen: Hydraulikschema für Heizungsanlage beigefügt Heizkreise vollständig installiert und befüllt...

  • Seite 99: Bescheinigungen

    Viessmann Werke GmbH & Co. KG ppa. Manfred Sommer Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz- und raumlufttechnischen Anlagen nach DIN V 4701-10 können bei der Bestimmung von Anlagenwerten für das Produkt Vitocal 300-G die ermittelten Produktkennwerte verwendet werden (siehe Planungsanleitung).

  • Seite 100: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Elektrische Anschlüsse Abbauen Oberblech........... 20 – Übersicht..............26 Abmessungen............15 Elektrische Komponenten.......... 61 Anlagenbetreiber einweisen........60 Elektrischer Anschluss Anlagendruck prüfen..........52 – Brunnenpumpe..........9, 11, 12 Anlagenschemen............54 – in der Wärmepumpenregelung........26 Anschlüsse Elektrisches Installationsschema – Elektrisch..............22 – Primärkreis, Wasser-Wasser......9, 11, 14 –...
  • Seite 101 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Inbetriebnahme............51 Parameter Inbetriebnahme-Assistent.......... 52 – bauseitige Komponenten........54 Inspektion..............51 – Elektrische Zusatzheizung........57 Instandsetzung............61 – Externe Funktionen..........56 Instandsetzungsarbeiten..........51 – Externer Wärmeerzeuger........57 Interne Komponenten..........62 – Für Erweiterungssatz Mischer.........55 – Für externe Erweiterung..........56 – Für Heizkreispumpe..........55 Kältekreis auf Dichtheit prüfen........
  • Seite 102 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Service-Menü Überspannung............46 – aktivieren..............54 Umgebungstemperaturen.......... 17 – aufrufen..............54 Umwälzpumpen – deaktivieren.............54 – Parameter............... 55 Sicherheitskette............46 Unterspannung............46 Sicherheitsventil............21 Sicherungen prüfen............65 Solaranlage Verbindungsleitungen – Parametereinstellungen.......... 58 – 1./2. Stufe..............62 Solar-Luftabsorber............. 58 Vitocom..............56 Sole/Wasser-Wärmepumpe......... 6 Vorlauftemperatursensor Heizkreis mit Mischer..35 Speicherladepumpe –...

  • Seite 104: Gültigkeitshinweis
