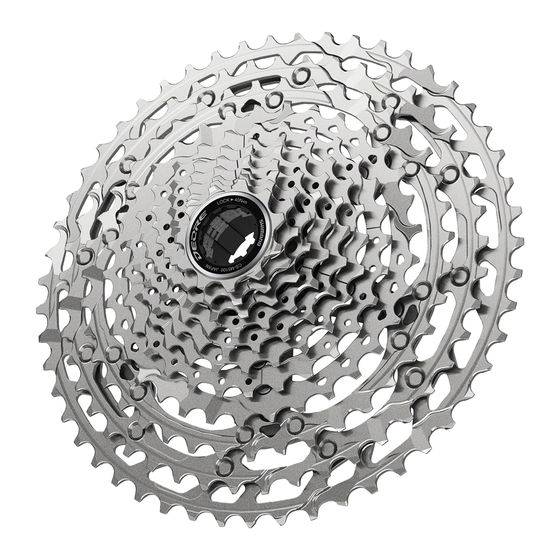

- Seite 1 DM-MBCS001-02 (German) Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike KASSETTENZAHNKRANZ CS-M7000-11 DEORE CS-M5100-11 CS-M4100-10 CS-HG500-10...
-
Seite 2: Inhaltsverzeichnis
INHALT ..................2 WICHTIGER HINWEIS ..............3 SICHERHEITSHINWEISE .............4 LISTE ZU VERWENDENDER WERKZEUGE ........6 MONTAGE/DEMONTAGE ............7 Montage des Kassettenzahnkranzes ............7 Entfernen des Kassettenzahnkranzes ..........8 Ritzelabstufung ..................9 • CS-M7000-11 ..........................9 • CS-M5100-11 ........................... 10 • CS-M4100-10 ........................... 11 • CS-HG500-10 ........................... 12... -
Seite 3: Wichtiger Hinweis
Verfügung. • Endkunden ohne einfachen Internetzugang nehmen bitte mit einer SHIMANO- Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine Kopie der Gebrauchsanweisung zu erhalten. • Beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind. -
Seite 4: Sicherheitshinweise
• Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Es wird empfohlen, nur original SHIMANO-Teile zu verwenden. Wenn sich Teile wie Bolzen oder Muttern lösen oder beschädigt werden, kann dies zu einem Sturz und zu schweren Verletzungen führen. - Seite 5 SICHERHEITSHINWEISE • Verwenden Sie immer CS-M4100-10/CS-HG500-10 in Kombination mit CN-HG95, CN-HG54. Andere Ketten können nicht verwendet werden, da die Abmessungen nicht übereinstimmen. Das tatsächliche Produkt kann sich von der Abbildung unterscheiden, da mit dieser Serviceanleitung im Wesentlichen die Funktionsweise des Produkts erläutert werden soll.
-
Seite 6: Liste Zu Verwendender Werkzeuge
LISTE ZU VERWENDENDER WERKZEUGE LISTE ZU VERWENDENDER WERKZEUGE Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Werkzeug TL-LR15 TL-SR21 TL-SR23 Engländer... -
Seite 7: Montage/Demontage
• Es gibt an jedem Freilaufkörper und an jedem Ritzel nur eine breite Nut bzw. einen breiten Vorsprung. Achten Sie beim Einsetzen der Zahnkränze darauf, dass diese Bereiche miteinander fluchten. Platzieren Sie den Sicherungsring in den Freilaufkörper und verwenden Sie zum Anziehen ein original SHIMANO-Werkzeug. Sicherungsring 30 - 50 Nm... -
Seite 8: Entfernen Des Kassettenzahnkranzes
MONTAGE/DEMONTAGE Entfernen des Kassettenzahnkranzes Entfernen des Kassettenzahnkranzes Entfernen Sie den Sicherungsring mit einem original SHIMANO- Werkzeug. Montieren Sie TL-SR21/TL-SR23 auf das Ritzel außen vom mittleren Ritzel, um die Montage zu sichern. Wird TL-SR21/TL-SR23 auf ein Ritzel innen vom mittleren Ritzel gesetzt, wird es nicht stabil sein. -
Seite 9: Ritzelabstufung
MONTAGE/DEMONTAGE Ritzelabstufung Ritzelabstufung CS-M7000-11 < 11-40Z (bs), 11-42Z (bt), 11-46Z > Ritzel-Distanzscheibe Sicherungsring 11-40Z 11-42Z 11-46Z Übersetzung Übersetzung Übersetzung Anzahl Anzahl Anzahl Zähne Zähne Zähne 40T bs, 11S 40B, 42T bt, 11S 42A, 46T bu, 11S 46A, 35T bs, 11S 35B,... -
Seite 10: Cs-M5100-11
MONTAGE/DEMONTAGE Ritzelabstufung CS-M5100-11 < 11-51Z > < 11-42Z > Ritzel-Distanzscheibe Ritzel-Distanzscheibe Sicherungsring Sicherungsring 11-51Z 11-42Z Anzahl der Zähne Markierung Anzahl der Zähne Markierung 51C, 42B, 45G, 11S 37A, 39C, 11S 32B, 33B, 11S 28D, 11S 24D 24T bv 11S 21H 11S 19H 11S 17E 15T bj bk bv... -
Seite 11: Cs-M4100-10
MONTAGE/DEMONTAGE Ritzelabstufung CS-M4100-10 < 11-46Z > Sicherungsring 11-46Z 11-42Z Anzahl der Zähne Markierung Anzahl der Zähne Markierung 46B, 42C, 37T bv, 37T bv, 32T2 bv, 32T2 bv, 28T2 bv, 28T2 bv, 24T bv, 24T bv, 21T2 bv, 21T2 bv, 18T2 bv, 18T2 bv, 15T bj bk bv 15T bj bk bv... -
Seite 12: Cs-Hg500-10
MONTAGE/DEMONTAGE Ritzelabstufung CS-HG500-10 < 11-32Z (bl), 11-34Z (bj), 11-42Z (bv) > < 11-25Z > < 12-28Z > Sicherungsring Sicherungsring Sicherungsring 11-25Z 12-28Z 11-32Z (bl) Anzahl der Anzahl der Anzahl der Markierung Markierung Markierung Zähne Zähne Zähne 25T2, 28T, 32T bl, 23T, 25T, 28T bl,... - Seite 13 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
