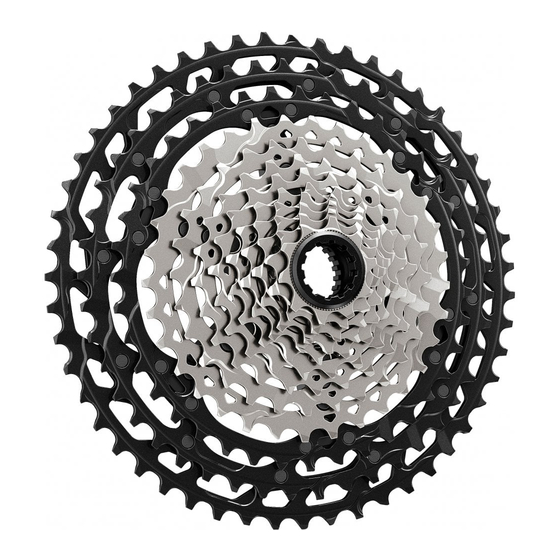

- Seite 1 DM-MACS001-03 (German) Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike KASSETTENZAHNKRANZ CS-M9100 DEORE XT CS-M8100 CS-M7100...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT ..................2 WICHTIGER HINWEIS ..............3 SICHERHEITSHINWEISE .............4 LISTE ZU VERWENDENDER WERKZEUGE ........6 MONTAGE/DEMONTAGE ............7 Montage des Kassettenzahnkranzes ............7 Entfernen des Kassettenzahnkranzes ..........9 Zahnkranzabstufung ................10 • CS-M9100 ..........................10 • CS-M8100 ..........................11 • CS-M7100 ..........................12 WARTUNG ................13 Ersetzen des Kleberings ...............13 •... -
Seite 3: Wichtiger Hinweis
Verfügung. • Endkunden ohne einfachen Internetzugang nehmen bitte mit einer SHIMANO- Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine Kopie der Gebrauchsanweisung zu erhalten. • Beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind. -
Seite 4: Sicherheitshinweise
WARNUNG • Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen im Handbuch. Verwenden Sie nur original SHIMANO-Teile. Falls eine Komponente oder ein Ersatzteil nicht korrekt zusammengebaut oder eingestellt wird, kann dies dazu führen, dass eine Komponente versagt und der Fahrer die Kontrolle verliert und stürzt. -
Seite 5: Benutzer Sollten Auch Folgendes Wissen Und Beachten
SICHERHEITSHINWEISE HINWEIS Benutzer sollten auch Folgendes wissen und beachten: • Falls die Kette beim Fahren weiterhin springt, wenden Sie sich an Ihren Verkäufer. • Gewöhnlicher Verschleiß und der Alterungsprozess eines Produkts durch normale Verwendung werden nicht durch die Garantie abgedeckt. Zur Montage am Fahrrad und zur Wartung: •... -
Seite 6: Liste Zu Verwendender Werkzeuge
LISTE ZU VERWENDENDER WERKZEUGE LISTE ZU VERWENDENDER WERKZEUGE Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Werkzeug TL-LR10 TL-LR15 TL-SR24 Engländer... -
Seite 7: Montage/Demontage
MONTAGE/DEMONTAGE Montage des Kassettenzahnkranzes MONTAGE/DEMONTAGE Montage des Kassettenzahnkranzes Platzieren Sie alle Ritzel mit Ausnahme des kleinsten Ritzels auf dem Freilaufkörper. Platziern Sie für CS-M9100 den unteren Abstandshalter zuerst. Platzieren Sie die Ritzel anschließend vom größten Ritzel ausgehend in absteigender Reihenfolge. Platzieren Sie sie so, dass der breite erhabene Teil des jeweiligen Ritzels auf die breite Nut im Freilaufkörper ausgerichtet ist. - Seite 8 MONTAGE/DEMONTAGE Montage des Kassettenzahnkranzes Platzieren Sie das kleinste Ritzel. Platzieren Sie es so, dass der breite Teil auf der Innenseite des kleinsten Ritzels auf den breiten Teil des zweiten Ritzels ausgerichtet ist. Zweites Ritzel Breiter Teil Richten Sie die breiten Teile aufeinander Kleinstes Ritzel...
-
Seite 9: Entfernen Des Kassettenzahnkranzes
Sicherungsring 30 - 50 Nm Entfernen des Kassettenzahnkranzes Entfernen Sie den Sicherungsring mit einem original SHIMANO- Werkzeug. Montieren Sie TL-SR24 auf das Ritzel außen vom mittleren Ritzel, um die Montage zu sichern. Wird TL-SR24 auf ein Ritzel innen vom mittleren Ritzel gesetzt, wird es nicht stabil sein. -
Seite 10: Zahnkranzabstufung
MONTAGE/DEMONTAGE Zahnkranzabstufung Zahnkranzabstufung CS-M9100 Unterer Abstandshalter Ritzel-Distanzscheibe Sicherungsring 10 - 51Z 10 - 45Z Anzahl der Anzahl der Nummer Markierung Markierung Zähne Zähne... -
Seite 11: Cs-M8100
MONTAGE/DEMONTAGE Zahnkranzabstufung CS-M8100 Die Stärke der beiden Ritzel-Abstandshalter unterscheidet sich. Gehen Sie beim Montieren der Ritzel-Abstandshalter vorsichtig vor. Ritzel-Distanzscheibe (dick) Ritzel-Distanzscheibe (dünn) Sicherungsring 10 - 51Z 10 - 45Z Anzahl der Anzahl der Nummer Markierung Markierung Zähne Zähne... -
Seite 12: Cs-M7100
MONTAGE/DEMONTAGE Zahnkranzabstufung CS-M7100 Die Stärke der beiden Ritzel-Abstandshalter unterscheidet sich. Gehen Sie beim Montieren der Ritzel-Abstandshalter vorsichtig vor. Ritzel-Distanzscheibe (dick) Ritzel-Distanzscheibe (dünn) Sicherungsring 10 - 51Z 10 - 45Z Anzahl der Anzahl der Nummer Markierung Markierung Zähne Zähne... -
Seite 13: Wartung
WARTUNG Ersetzen des Kleberings WARTUNG Ersetzen des Kleberings CS-M8100/CS-M7100 Entfernen Sie die alten Klebering. Entfernen Sie Schmutz, Wasser und Öl von der Oberfläche an der Stelle, an der der Klebering befestigt war. Befestigungsoberfläche HINWEIS • Die Haftkraft verringert sich, wenn sich an der Stelle, an der der Klebering befestigt war, Schmutz, Wasser oder Öl befindet. - Seite 14 WARTUNG Ersetzen des Kleberings Bringen Sie einen neuen Klebering an. Drücken Sie fest auf den Klebering, sodass er fest auf der Steckseite der Kassette aufsitzt.
- Seite 15 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
