3- TECHNISCHE BESCHREIBUNG

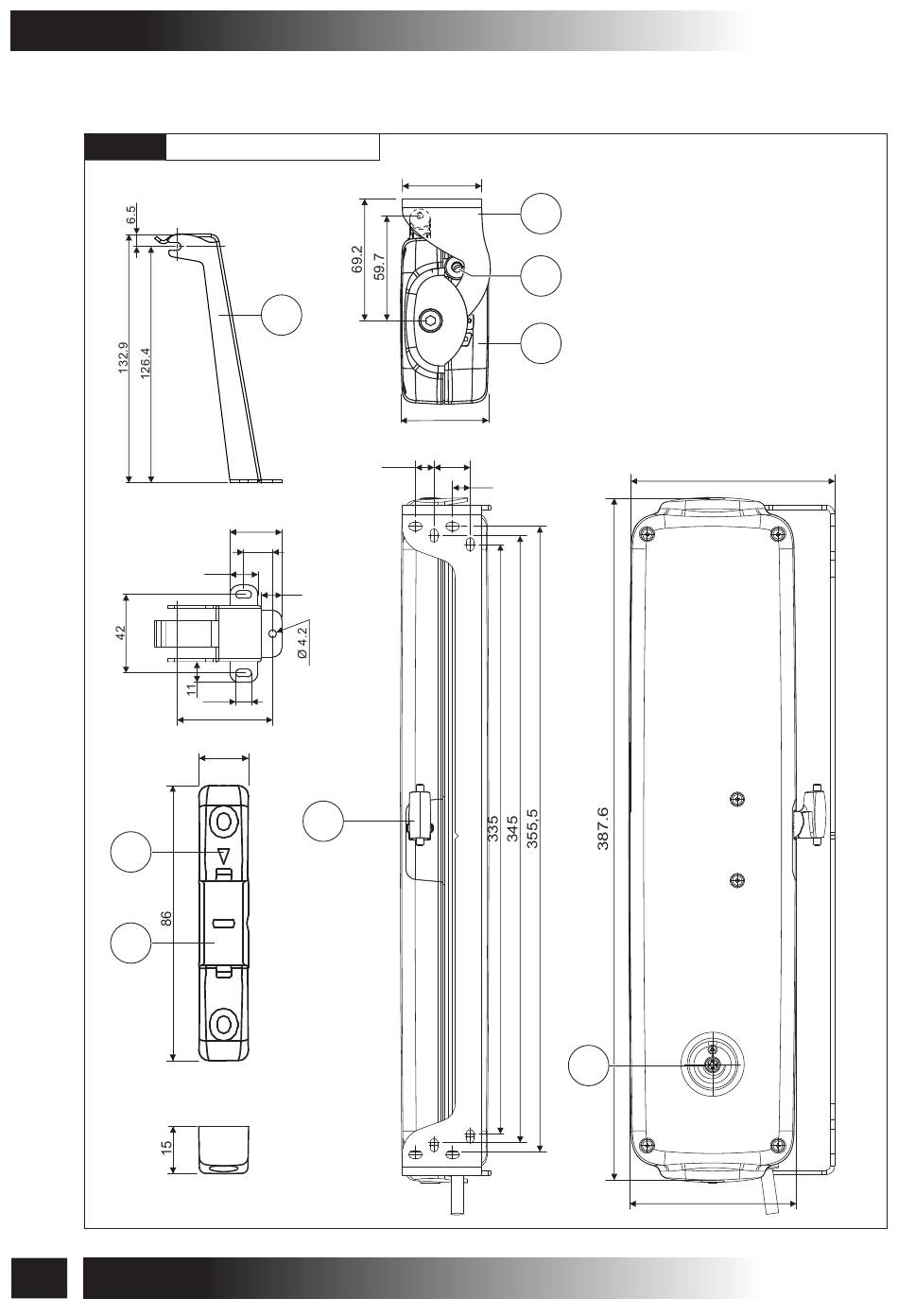

3.2- BEZEICHNUNG DER KOMPONENTEN UND ABMESSUNGEN
Abmessungen in mm
Abb. 1
2
1
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
8
4
27.8
15.5
15
11
8.4
51
16
3
45
5
6
7
50
10,5
20,5
10
LEGENDE:
1) Schnellkupplung
2) Öseseitenanzeige
3) Kettenendstück
4) Bügel für Kippöffnung
5) Fensterverbindungsbügel
6) Netzkabel
7) Stellantrieb
8) Wählschalter der
Öffnungshubregelung
116.7
8
95
C40
