Klippfenster - Topp C40 Installations- Und Wartungsanleitungen

C40
PRÜFEN, DASS DAS KETTENREGELUNGSENDSTÜCK (ABB. 8 - Bez. A) NACH DER
SCHNELLKUPPLUNG AUSGERICHTET IST (ABB. 8 - Bez. B). ANDERENFALLS DIE
V E R S C H I E D E N E N V O R G E H E N S S C H R I T T E W I E D E R H O L E N U N D R I C H T I G
POSITIONIEREN. WENN DIE ELEMENTEN NICHT GLEICHACHSIG SIND, KANN DAS
SCHÄDEN AM STELLANTRIEB UND AM FENSTER (ABB. 8) VERURSACHEN.
10)Eine vollkommene Prüfung der Fensteröffnung und des Fensterschließens
ausführen. Am Ende der Schließensphase prüfen, dass der Fensterrahmen
vollkommen geschlossen ist, indem man das Quetschen der Dichtungen prüft.
D I E H U B A U S W A H L I S T M I T A U S G E S C H A L T E T E M S T E L L A N T R I E B
AUSSCHLIESSLICH VON FACHKUNDIGEM UND QUALIFIZIERTEM TECHNISCHEM
PERSONAL AUSZUFÜHREN.
VORSICHT: PRÜFEN, DASS DEN AUSGEWÄHLTEN HUB EINIGE ZENTIMETER
KÜRZER IST ALS DEN TATSÄCHLICH VON MECHANISCHEN VERRIEGELUNGEN,
KOMPASSGRENZSCHALTERN, ODER VON FLÜGELÖFFNUNGSHINDERNISSEN
ZUGELASSENEN HUB.

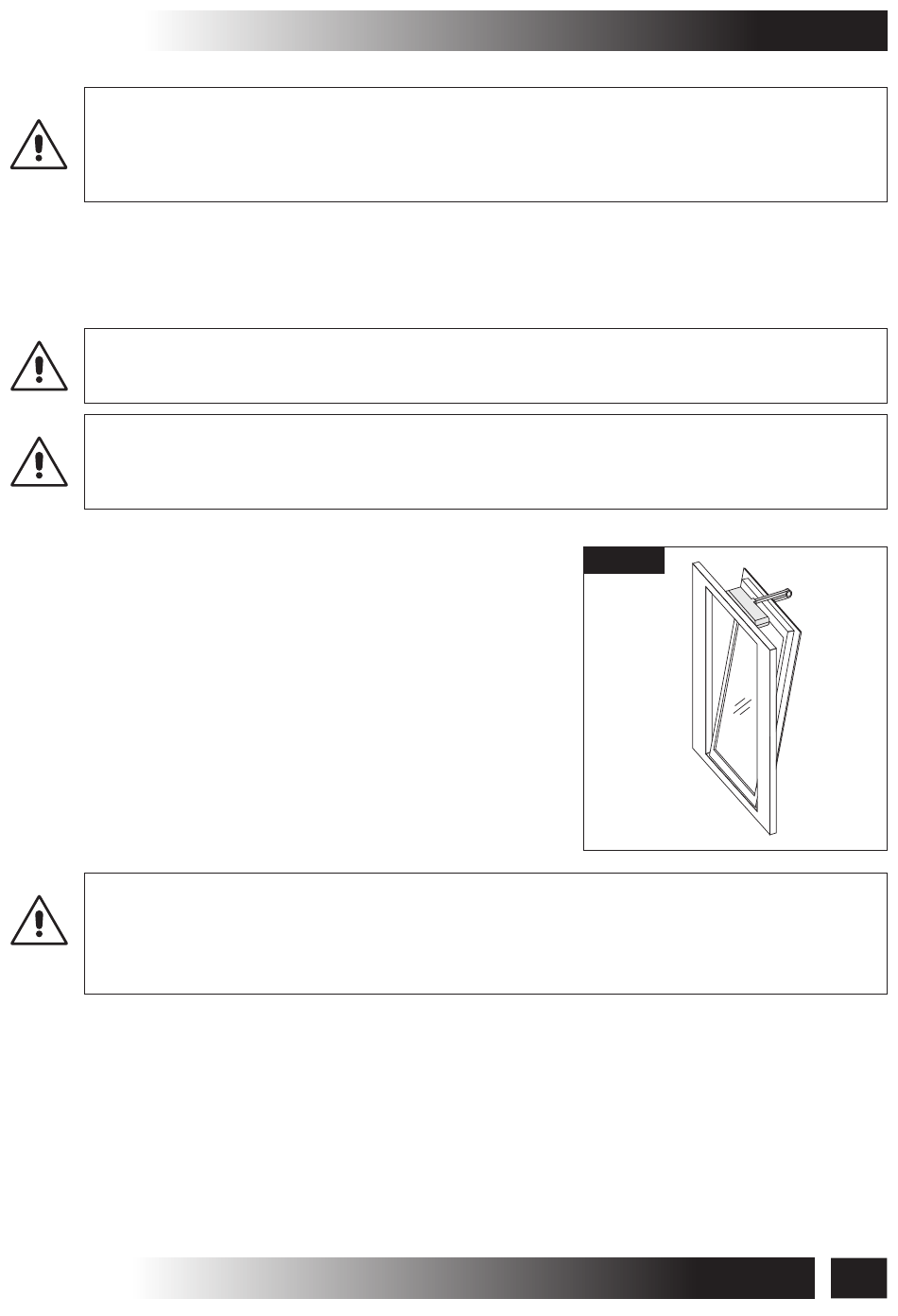

5.3- KLIPPFENSTER (Abb. 9 und 21 ÷ 28)
1) Die Verpackung öffnen (Abs. 3.7) und die
verschiedenen Komponenten herausnehmen;
2) Abb. 21- Mit einem Stift die Mittellinie "Y" des
Fensterrahmens ziehen;
3) Abb. 22- Die klebrige Schablone auf das Fenster
auftragen, indem man die Schablone auf die
vorher gezogene Mittellinie "Y" zentriert;
VORSICHT: FÜR NICHT KOPLANARE FENSTERRAHMEN IST ES NOTWENDIG, DAS
BETROFFENE SCHABLONENTEIL ZU SCHNEIDEN UND ES AUF DAS FENSTER
AUFZUTRAGEN, INDEM MAN DABEI ACHTET, ES IN DIE SELBE BEZUGSSTELLUNG
ZU HALTEN.
4) Abb. 23- Mit einer zweckmäßigen Bohrmaschine die Löcher mit einem
dazugehörenden Durchmesser ausführen, wie es auf der klebrigen Schablone
angegeben ist;
5 ) A b b . 2 4 / 2 5 - M i t d e n z w e c k m ä ß i g e n S c h r a u b e n d i e
Fensterrahmenverbindungsbügel und die Kippöffnungsbügel befestigen;
6) Nachdem man den Anschluss vom elektrischen Stecker in den Stellantrieb
vorgenommen hat, die elektrischen Verbindungen nach den Vorschriften von Abs.
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
AUFSTELLUNG -5
Abb. 9
19
