5- AUFSTELLUNG

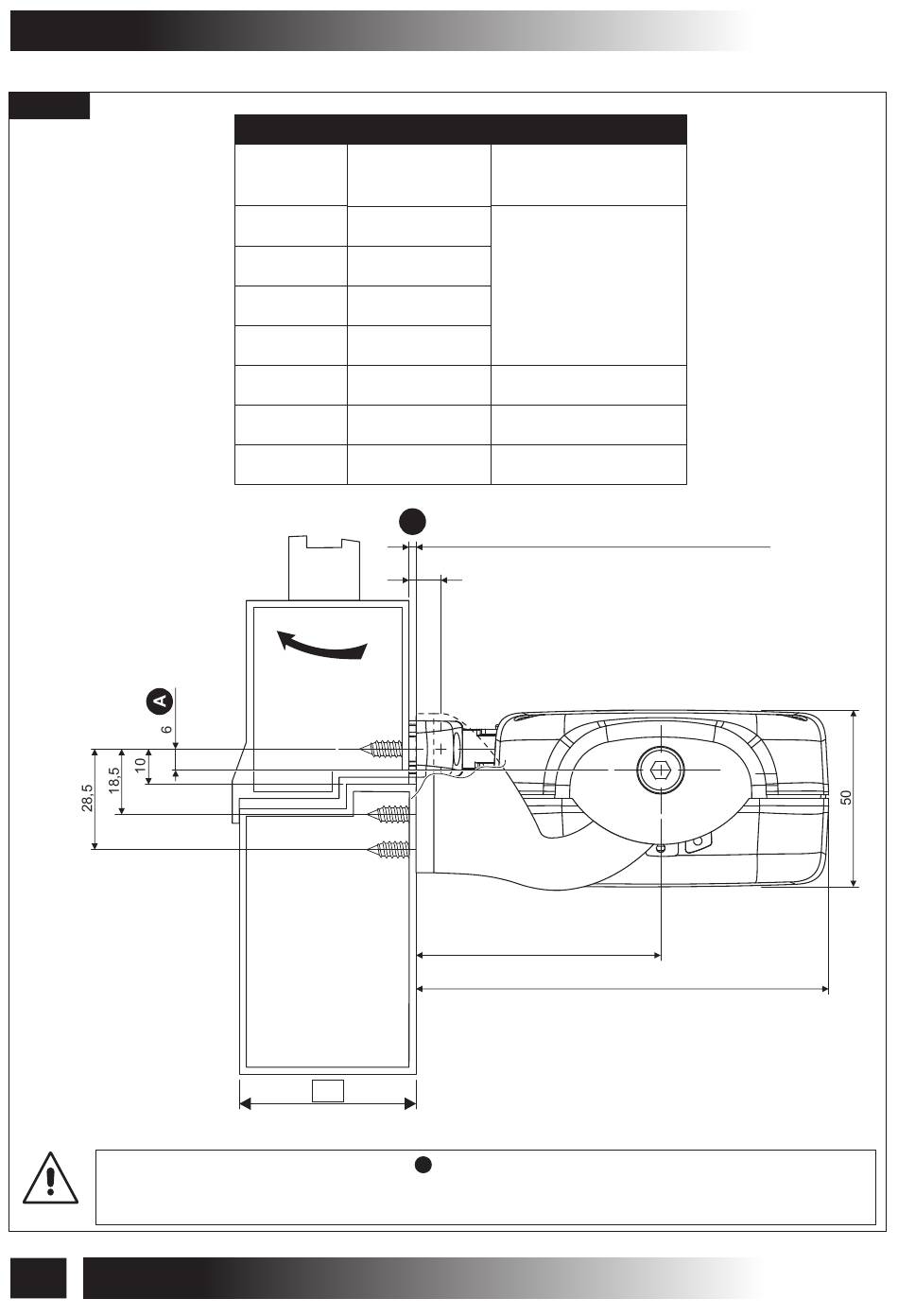

Abb. 6a
DIE BEFESTIGUNGSSTELLUNG
DES FLÜGELS/RAHMENS UND DES FENSTERLICHTES ZU PRÜFEN UND ZU
BEURTEILEN.
16 INSTALLATIONS- UND WARTUNGSANLEITUNGEN
KLAPPÖFFNUNG
HUB (mm)
POS.
1 100
2 150
3 200
4 250
5 300
6 400
7 500
D
ÄNDERUNGSBEREICH VOM MASS "D" VON 0 BIS 100 mm
9
FLÜGEL
RAHMEN
50
IST NACH DEM PROFIL / NACH DER BREITE
A
FENSTER-
RAHMEN-
MINDESTHÖHE (mm)
300
350
450
500
69,2
117,2
C40
