3- TECHNISCHE BESCHREIBUNG

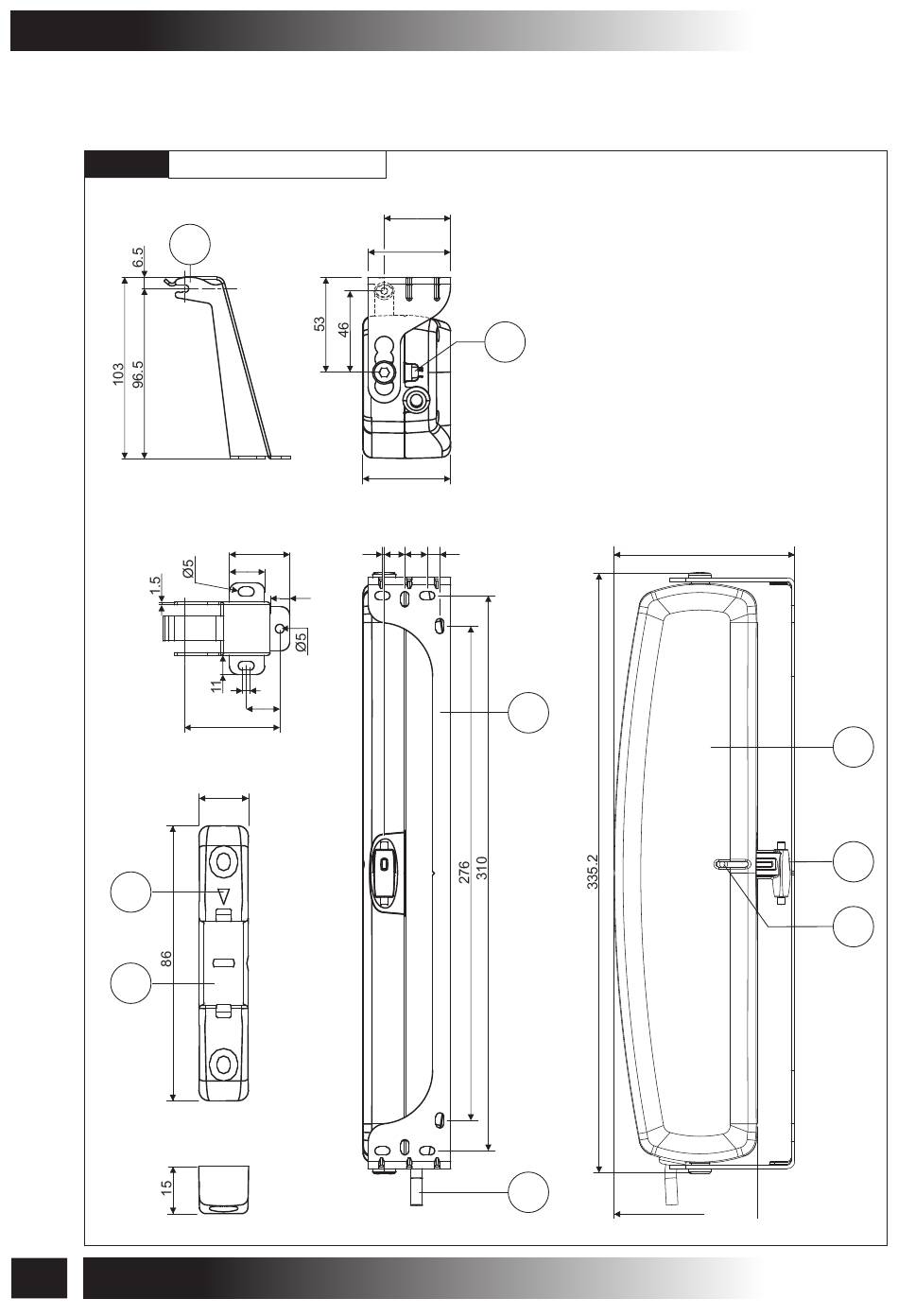

3.2- BEZEICHNUNG DER KOMPONENTEN UND ABMESSUNGEN
Abb. 2
Abmessungen in mm
3
2
1
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
8
1 12 12 7
34.12
20
11
4
19
54
16
LEGENDE:
37
1) Schnellkupplung
46
2) Öseseitenanzeige
3) Bügel für Kippöffnung
4) Regelung des Öffnungshubs
switch I= 200 mm; II= 380 mm
5) Fensterverbindungsbügel
4
6) Stellantrieb
7) Kettenregelungsendstück
8) Kettenendstück-Regelungsschraube
9) Netzkabel
49
5
9
C30
101
6
7
8
80
