7) Abb. 20- Mit den zwei gelieferten Schrauben (Bez. 1) den Stellantrieb am Bügel zur
Befestigung am Fenster in der besten Stellung je nach dem Wert vom
ü b e r s t e i g e n d e n Te i l " D " ( s i e h e A b b . 7 a ) a n m o n t i e r e n u n d d i e
Kettenendstückregelungsschraube (Abb. 19 - Bez. 3) befestigen;
8) Abb. 21- Den Öffnungshub durch den sich auf der rechten Seite vom Stellantrieb
befindenden Schalter (switch - Bez. 1) nach der Öffnung vom Flügel einstellen;
UM DIE VORGEWÄHLTE HUB ZU ÄNDERN, EINEN SCHRAUBENDREHER (ABB. 25)
MIT EINER DAZU GEEIGNETEN SPITZE VERWENDEN, SIE GENAU BIS ZUM
SWITCHUNTERSATZ STECKEN UND DEN SWITCH VÖLLIG VERSCHIEBEN. EINE
ZWISCHENLAGER IST NICHT KORREKT UND KLEMMT DEN MOTOR FEST.
9) Die elektrischen Verbindungen nach den Vorschriften von Abs. 5.4 und unter
Bezugnahme des Schaltplanes ausführen.
D I E H U B A U S W A H L I S T M I T A U S G E S C H A L T E T E M S T E L L A N T R I E B
AUSSCHLIESSLICH VON FACHKUNDIGEM UND QUALIFIZIERTEM TECHNISCHEM
PERSONAL AUSZUFÜHREN.
VORSICHT: PRÜFEN, DASS DEN AUSGEWÄHLTEN HUB EINIGE ZENTIMETER
KÜRZER IST ALS DEN TATSÄCHLICH VON MECHANISCHEN VERRIEGELUNGEN,
KOMPASSGRENZSCHALTERN, ODER VON FLÜGELÖFFNUNGSHINDERNISSEN
ZUGELASSENEN HUB.
FÜR EINE RICHTIGE EINSTELLUNG DES FENSTERSCHLIESSENS SIEHE
ANWEISUNGEN IM ABS. 5.6.

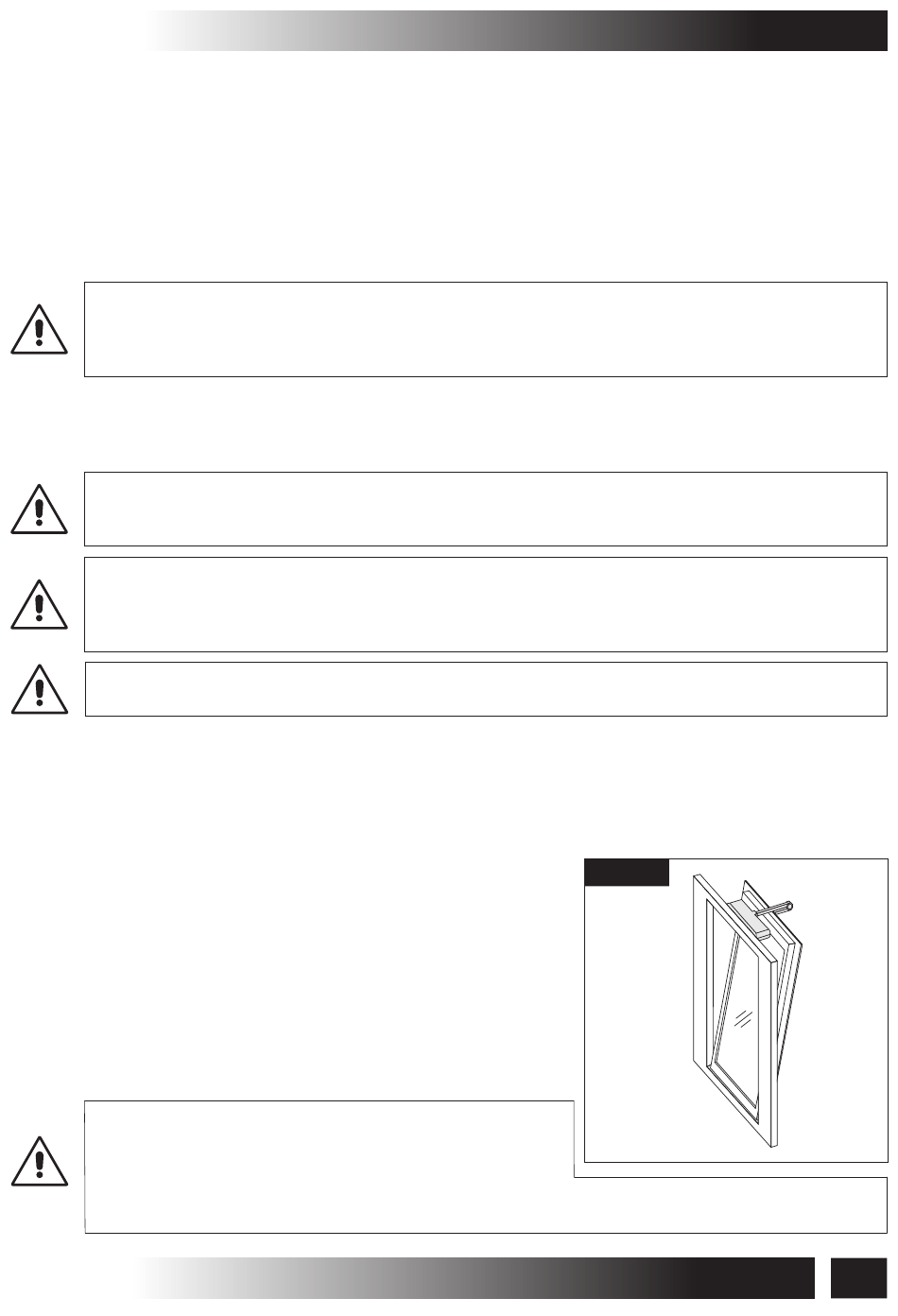

5.3- KLIPPFENSTER (Abb. 10 und 22 ÷ 30)
1) Die Verpackung öffnen (Abs. 3.7) und die
verschiedenen Komponenten herausnehmen;
2) Abb. 22- Mit einem Stift die Mittellinie "Y" des
Fensterrahmens ziehen;
3) Abb. 23- Die klebrige Schablone (Bez. 1) auf das
Fenster auftragen, indem man die Schablone auf
die vorher gezogene Mittellinie "Y" zentriert;
V O R S I C H T : F Ü R N I C H T K O P L A N A R E
FENSTERRAHMEN IST ES NOTWENDIG, DAS
B E T R O F F E N E S C H A B L O N E N T E I L Z U
SCHNEIDEN UND ES AUF DAS FENSTER AUFZUTRAGEN, INDEM MAN DABEI
ACHTET, ES IN DIE SELBE BEZUGSSTELLUNG ZU HALTEN.
INSTALLATIONS- UND WARTUNGSANLEITUNGEN
AUFSTELLUNG -5
Abb. 10
