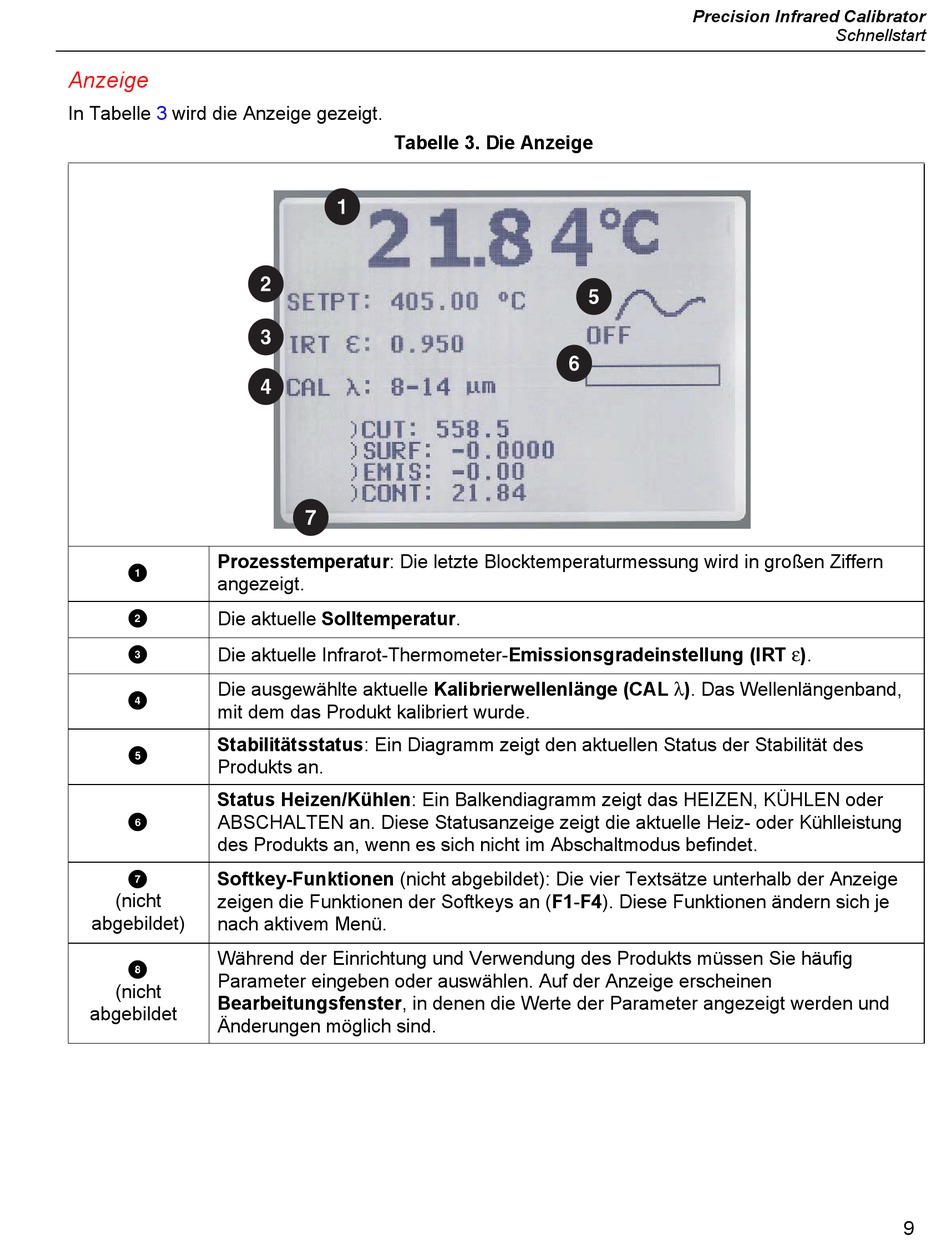

In Tabelle
3
wird die Anzeige gezeigt.
Prozesstemperatur: Die letzte Blocktemperaturmessung wird in großen Ziffern
A
angezeigt.
Die aktuelle Solltemperatur.
B
Die aktuelle Infrarot-Thermometer-Emissionsgradeinstellung (IRT ε ).
C
Die ausgewählte aktuelle Kalibrierwellenlänge (CAL λ). Das Wellenlängenband,
D
mit dem das Produkt kalibriert wurde.
Stabilitätsstatus: Ein Diagramm zeigt den aktuellen Status der Stabilität des
E
Produkts an.
Status Heizen/Kühlen: Ein Balkendiagramm zeigt das HEIZEN, KÜHLEN oder
ABSCHALTEN an. Diese Statusanzeige zeigt die aktuelle Heiz- oder Kühlleistung
F
des Produkts an, wenn es sich nicht im Abschaltmodus befindet.
Softkey-Funktionen (nicht abgebildet): Die vier Textsätze unterhalb der Anzeige
G
(nicht
zeigen die Funktionen der Softkeys an (F1-F4). Diese Funktionen ändern sich je
abgebildet)
nach aktivem Menü.
Während der Einrichtung und Verwendung des Produkts müssen Sie häufig
H
Parameter eingeben oder auswählen. Auf der Anzeige erscheinen
(nicht
Bearbeitungsfenster, in denen die Werte der Parameter angezeigt werden und
abgebildet
Änderungen möglich sind.
Tabelle 3. Die Anzeige
Precision Infrared Calibrator
Schnellstart
9
