Informazione per l´utente
Istruzioni per il Funzionamento

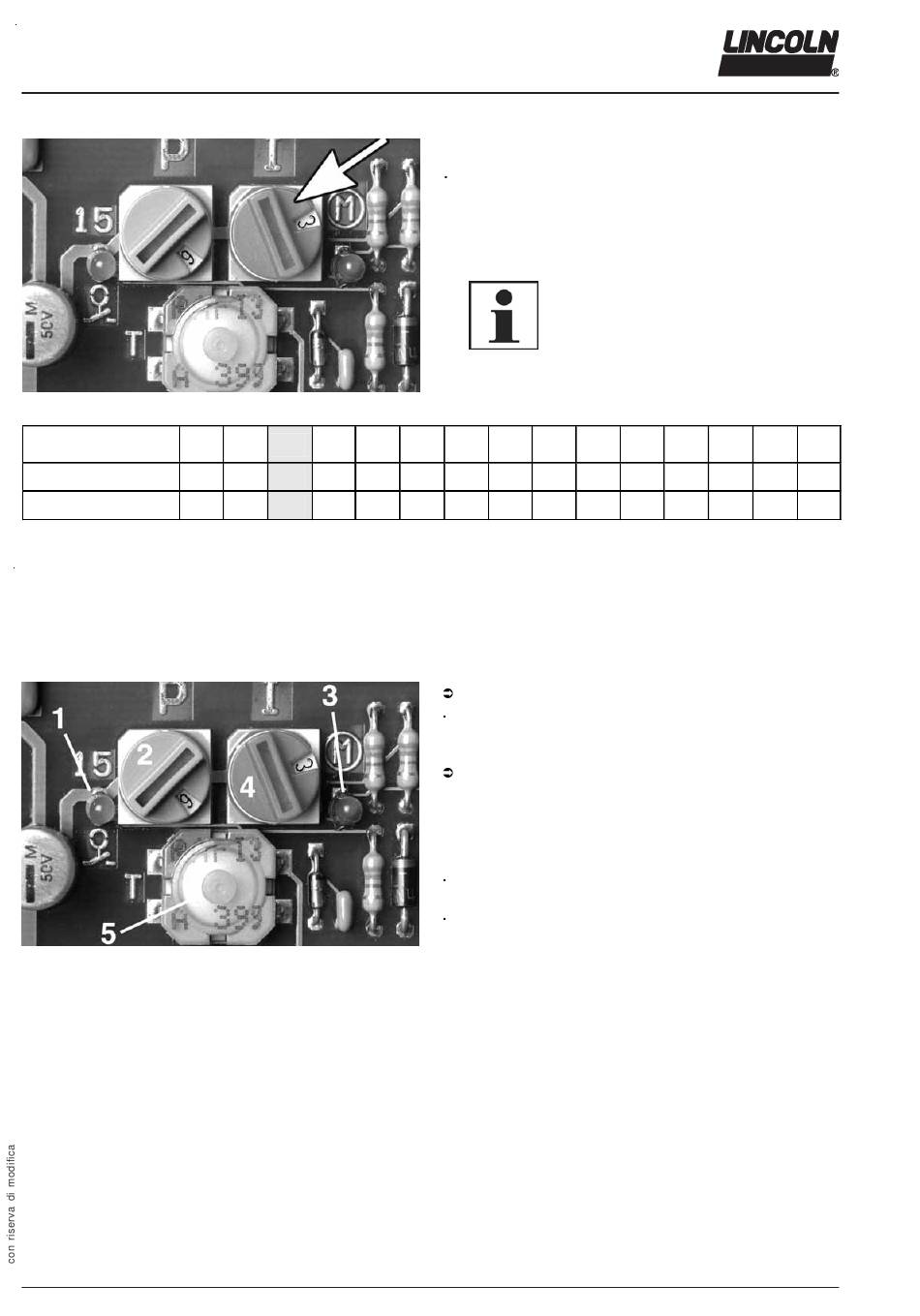

PCB 7 Selettore tempo di lubrificazione, rosso
Posizione Interrutore 1
Secondi 8
Minuti 2

Ciclo di prova / lubrificazione supplementare

PCB 8 Componenti della scheda elettronica
1 - Dio do luminoso LED, sinistro
2 - Selettore Tempo di pausa
3 - Dio do luminoso LED, destro
4 - Selettore, Tempo di lubrificazione
5 - Pulsante per lubrificazione supplementare
Pagina 6 di 20
LINCOLN GmbH • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259
T -PCBv-0 20e08
2 3 4 5
16 24 32 40
4 6 8 10
T-PCBv-020f08

Impostazione del tempo di lubrificazione

Il tempo di lubrific azione è regolabile tramite il selettore
rosso in 15 diversi livelli.
In base alla posizione del commutatore (vedi fig. PCB 5) è
possibile regolare il range di tempo richiesto (da 8 a
120 secondi oppure da 2 a 30 m inuti).
NOTA
Con il selettore in posizione 0 avv iene una
segnalazione d'errore al diodo luminoso 3
destro (vedi fig. PCB 8).
Contemporaneamente, viene adottato
6001a02
automatic amente il tempo d'esercizio im-
postato di fabbrica.
6 7 8 9
48 56 64 72
12 14 16 18
Attivare il contatto macchina / interruttore di accensione.
Il passaggio di tensione alla scheda elettronica è verifica-
bile dall'accensione del diodo luminoso LED 1 di sinistra.
Per verificare il corretto funzionamento della pom pa, è
possibile eseguire un ciclo di prov a.
Tenere premuto il pulsante 5 sulla scheda elettronica sino
all'accens ione del diodo luminoso LED 3 di destra
(> 2 secondi).
Il tempo di pausa verrà abbreviato. Dopodiché ha inizio
una normale fase di lubrificazione.
E' sempre possibile attivare ulteriori cicli di lubrificazione
supplementare.
2.6IT-28006-A09
A B C D
80 88 96 104 112
20 22 24 26
E F
120
28 30
