Technische Daten; Elektrische Werte; Anschlussklemmen Der Steuerplatine - Lincoln Quicklab 236-13891-1 Benutzerinformation, Betriebsanleitung

Steuerplatine für pumpe 203
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
Benutzerinformation
Betriebsanleitung

Elektrische Werte

Nennspannung ........................................................... 24 VDC
Betriebsspannung ................................................... 9 bis 30 V
Restwelligk eit bezogen auf
- B etriebsspannung .............................. ±5% nach DIN 41755
Ausgang Motor ...................... Transistor 7A/kurzschlussfest
Verpolungsschutz ................... Betriebsspannungseingänge
............................................ sind gegen Verpolung geschützt
Temperaturbereich .................................. –25 °C bis + 70 °C
Lampenstrom (A usführung 2A1) ............................. max. 2A
- A usgang : Störung / Betriebsbereitschaft
................................................ Transistor 3A/kurzschlus sfest
Schutzart:
Steuerplatine im Gehäuse eingebaut ..................... IP 6 K 9 K
Um vor Kondensat zu schützen, ist die Platine m it einem
Schutzlack versehen.
Alle Steuerplatinen entsprechen den EMV-Vorschriften für
Straßenfahrzeuge nach DIN 40839 T1, 3 und 4.
Störaussendung nach ............................... DIN E N 61000-6-4
Störfestigk eit nach .................................... DIN E N 61000-6-2
Die Pumpe 203 mit Steuerplatine V10-V13 (V20- V23) ent-
sprechen der Kfz-Richtlinie 95/54/EG und sind mit dem
EG-Genehmigungszeichen e1 021016 auf dem Typenschild
gekennzeic hnet.

Anschlussklemmen der Steuerplatine

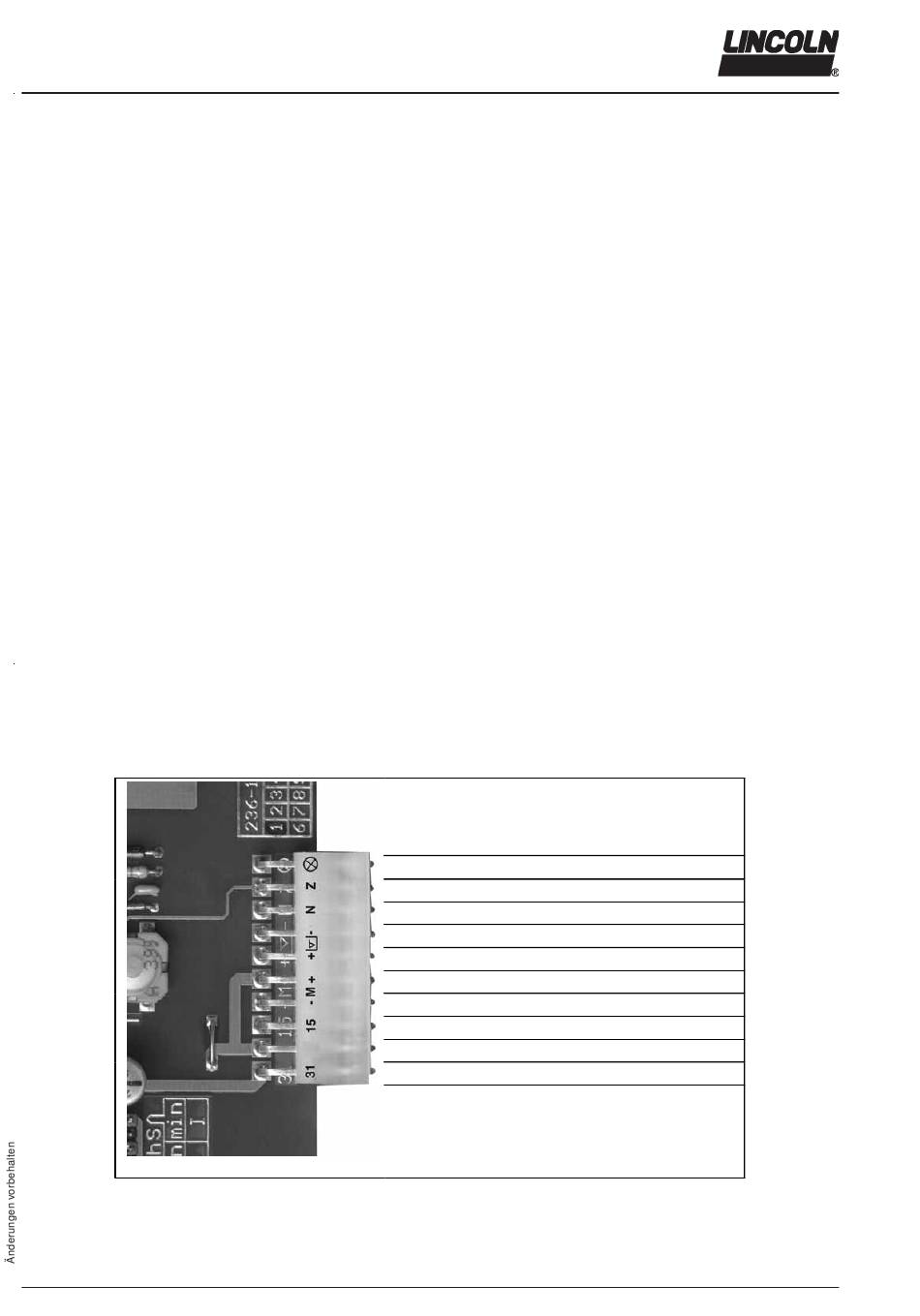

Anschlussklemmen Steuerpla tine V10-V13 (Kontakt 15/30 überbrückt)
Seite 10 von 20
LINCOLN GmbH • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259

Technische Daten

Zeiteinstellung
- Pausenzeit
entweder ........................................... 4, 8, 12, ... 60 Minuten
oder ................................................... 1, 2, 3, ... 15 Stunden
- Schm ierzeit
- entweder .......................................... 2, 4, 6, ... 30 Minuten
- oder ........................................ 8, 16, 24, ... 120 Sekunden
- werkseitige Einstellungen
Pausenzeit ......................................................... 6 Stunden
Schmierzeit ......................................................... 6 Minuten
1)
Kontrolllampe
Zusatzschmierung
1)
Niveaukontrolle
1)
– Leermeldung
1)
+ Leerm eldung
+ Motor
– Motor
Maschinenkontakt oder Fahrtschalter (+ VDC)
Kontak t 30 (Bsp.: überbrückt mit Kontakt 15)
Masse (– 0 VDC)
1009c04
1)
2.6DE-28006-A09
1)
Option
