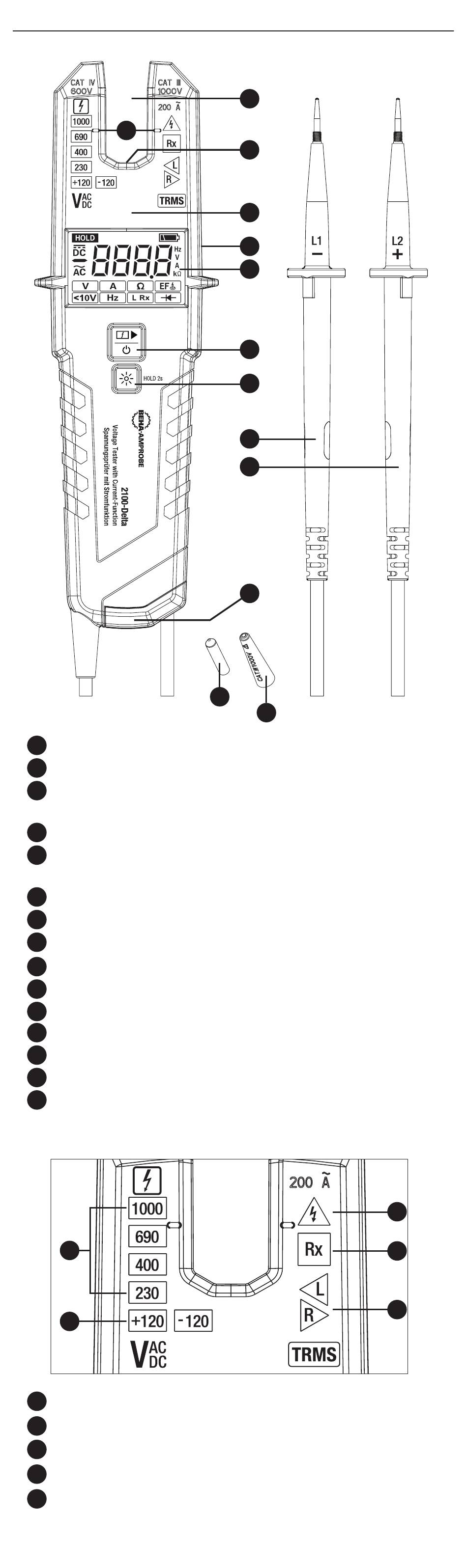

2100-Delta jännitetesteri TRMS-virtatoiminnolla
1
Avaa signaalilaite/leuka virtamittausta varten
2
Virtamittauksen tunnistusalue parasta tarkkuutta varten
3
Mittausalueen valaisu / Taskulamppu (valkoinen LED-
valo)
4
LED-näyttö
5
Kaapelimurtuman tunnistinalue/ EF (Sähkökenttä)
kaapelin murtumakohdan määrittämiseen
6
LCD-näyttö
7
PÄÄLLE/POIS ja Toimintopainike
8
Taskulamppu ja PITO -painike
Testianturi - (L1)
9
Testianturi + (L2)
10
Akkulokero
11
12
4 mm Ø testianturin jatke (ruuvattava)
13
GS 38 -anturin suojatulpat
14
Testianturin suojakansi (ei näytetty)
15
Testianturin säilytyspaikka laitteen takana (ei näytetty,
katso sivu 10)
16
17
Jännitteen tunnistus
16
17 Napaisuuden tunnistus (120 V LED-valot)
18
ELV / Yksinapainen vaihetesti -tunnistus
19
Jatkuvuuden tunnistus
20
Kiertokentän tunnistus (vaihekierto oikea/vasen)
2
1
3
4
5
6
7
8
9
10
11
12
13
2
18
19
20
