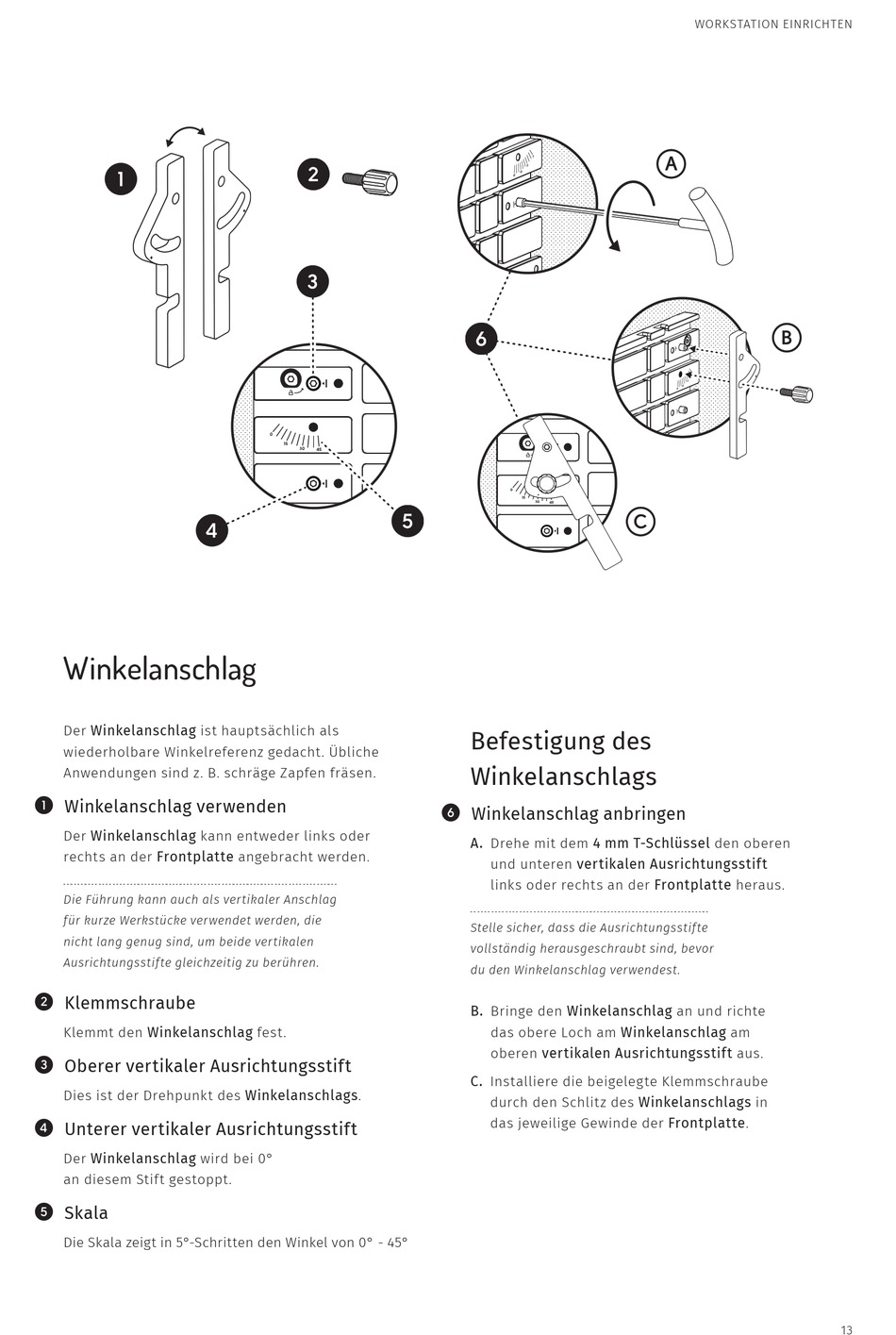

Winkelanschlag
Der Winkelanschlag ist hauptsächlich als
wiederholbare Winkelreferenz gedacht. Übliche
Anwendungen sind z. B. schräge Zapfen fräsen.
Winkelanschlag verwenden
A
Der Winkelanschlag kann entweder links oder
rechts an der Frontplatte angebracht werden.
Die Führung kann auch als vertikaler Anschlag
für kurze Werkstücke verwendet werden, die
nicht lang genug sind, um beide vertikalen
Ausrichtungsstifte gleichzeitig zu berühren.
Klemmschraube
B
klemmt den Winkelanschlag fest.
Oberer vertikaler Ausrichtungsstift
C
Dies ist der Drehpunkt des Winkelanschlags.
Unterer vertikaler Ausrichtungsstift
D
Der Winkelanschlag wird bei 0°
an diesem Stift gestoppt.
Skala
E
Die Skala zeigt in 5°-Schritten den Winkel von 0° - 45°
Befestigung des
Winkelanschlags
Winkelanschlag anbringen
F
A. Drehe mit dem 4 mm T-Schlüssel den oberen
und unteren vertikalen Ausrichtungsstift
links oder rechts an der Frontplatte heraus.
Stelle sicher, dass die Ausrichtungsstifte
vollständig herausgeschraubt sind, bevor
du den Winkelanschlag verwendest.
B. Bringe den Winkelanschlag an und richte
das obere Loch am Winkelanschlag am
oberen vertikalen Ausrichtungsstift aus.
C. installiere die beigelegte klemmschraube
durch den Schlitz des Winkelanschlags in
das jeweilige Gewinde der Frontplatte.
WorkSTATion EinriCHTEn
13
