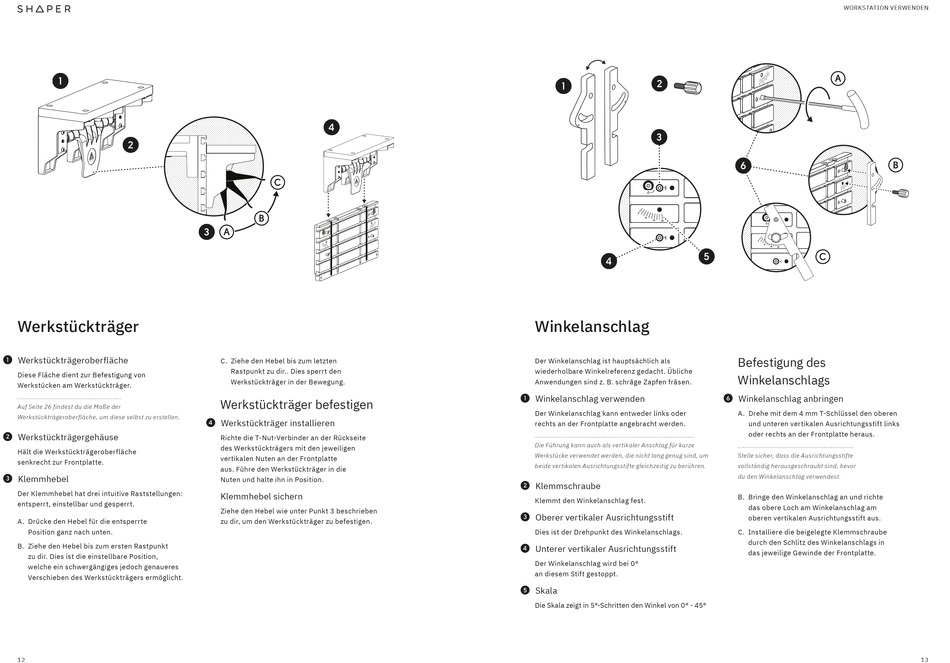

Werkstückträger
Werkstückträgeroberfläche
A
Diese Fläche dient zur Befestigung von
Werkstücken am Werkstückträger.
Auf Seite 26 findest du die Maße der
Werkstückträgeroberfläche, um diese selbst zu erstellen.
Werkstückträgergehäuse
B
Hält die Werkstückträgeroberfläche
senkrecht zur Frontplatte.
Klemmhebel
C
Der Klemmhebel hat drei intuitive Raststellungen:
entsperrt, einstellbar und gesperrt.
A. Drücke den Hebel für die entsperrte
Position ganz nach unten.
B. Ziehe den Hebel bis zum ersten Rastpunkt
zu dir. Dies ist die einstellbare Position,
welche ein schwergängiges jedoch genaueres
Verschieben des Werkstückträgers ermöglicht.
12
c. Ziehe den Hebel bis zum letzten
Rastpunkt zu dir.. Dies sperrt den
Werkstückträger in der Bewegung.
Werkstückträger befestigen
Werkstückträger installieren
D
Richte die T-Nut-Verbinder an der Rückseite
des Werkstückträgers mit den jeweiligen
vertikalen Nuten an der Frontplatte
aus. Führe den Werkstückträger in die
Nuten und halte ihn in Position.
Klemmhebel sichern
Ziehe den Hebel wie unter Punkt 3 beschrieben
zu dir, um den Werkstückträger zu befestigen.
Winkelanschlag
Der Winkelanschlag ist hauptsächlich als
wiederholbare Winkelreferenz gedacht. Übliche
Anwendungen sind z. B. schräge Zapfen fräsen.
Winkelanschlag verwenden
A
Der Winkelanschlag kann entweder links oder
rechts an der Frontplatte angebracht werden.
Die Führung kann auch als vertikaler Anschlag für kurze
Werkstücke verwendet werden, die nicht lang genug sind, um
beide vertikalen Ausrichtungsstifte gleichzeitig zu berühren.
Klemmschraube
B
Klemmt den Winkelanschlag fest.
Oberer vertikaler Ausrichtungsstift
C
Dies ist der Drehpunkt des Winkelanschlags.
Unterer vertikaler Ausrichtungsstift
D
Der Winkelanschlag wird bei 0°
an diesem Stift gestoppt.
Skala
E
Die Skala zeigt in 5°-Schritten den Winkel von 0° - 45°
WORKSTATION VERWENDEN
Befestigung des
Winkelanschlags
Winkelanschlag anbringen
F
A. Drehe mit dem 4 mm T-Schlüssel den oberen
und unteren vertikalen Ausrichtungsstift links
oder rechts an der Frontplatte heraus.
Stelle sicher, dass die Ausrichtungsstifte
vollständig herausgeschraubt sind, bevor
du den Winkelanschlag verwendest.
B. Bringe den Winkelanschlag an und richte
das obere loch am Winkelanschlag am
oberen vertikalen Ausrichtungsstift aus.
c. Installiere die beigelegte Klemmschraube
durch den Schlitz des Winkelanschlags in
das jeweilige Gewinde der Frontplatte.
13
