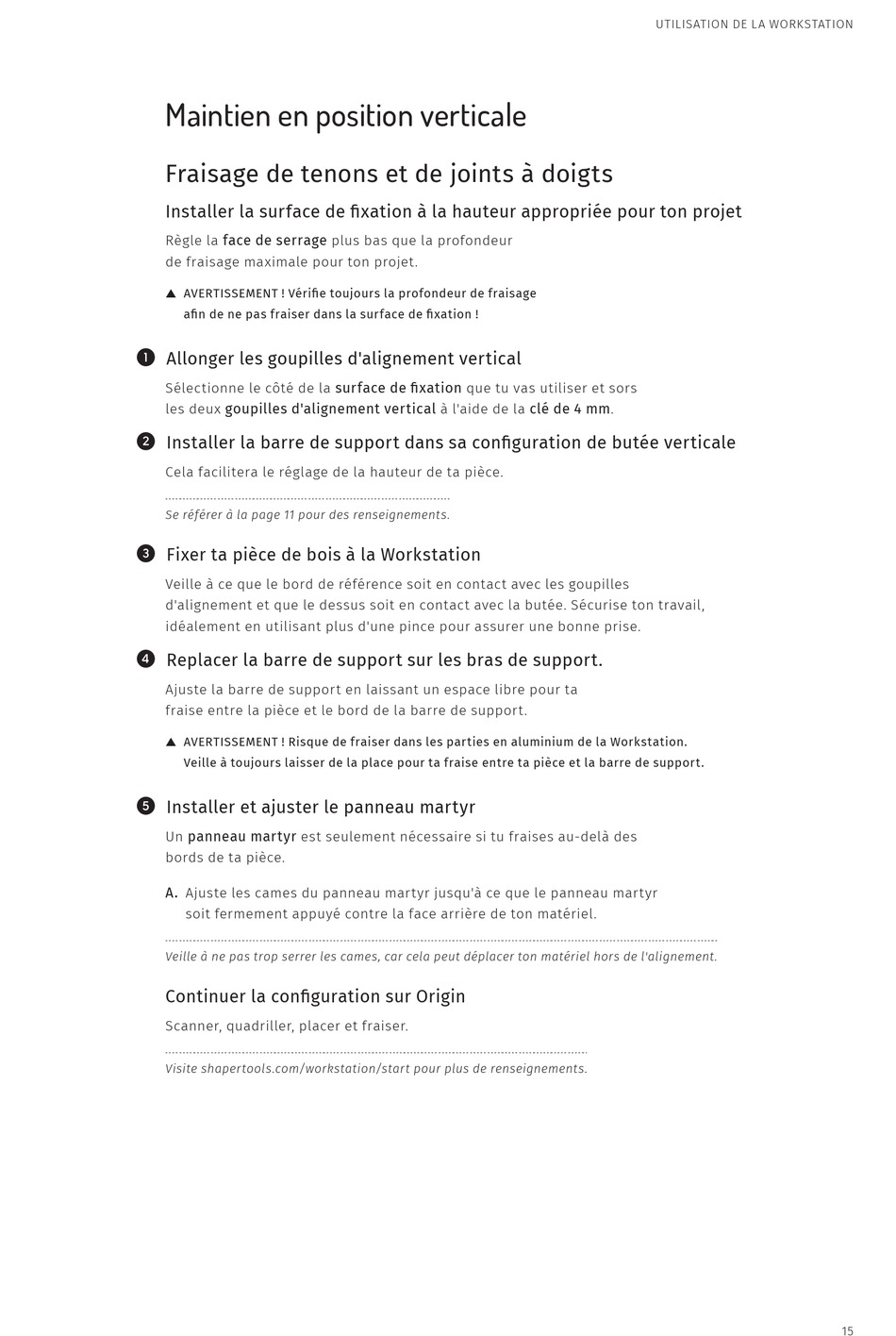

Maintien en position verticale
Fraisage de tenons et de joints à doigts
Installer la surface de fixation à la hauteur appropriée pour ton projet
règle la face de serrage plus bas que la profondeur
de fraisage maximale pour ton projet.
▲ AVERTISSEMENT ! Vérifie toujours la profondeur de fraisage
afin de ne pas fraiser dans la surface de fixation !
Allonger les goupilles d'alignement vertical
A
Sélectionne le côté de la surface de fixation que tu vas utiliser et sors
les deux goupilles d'alignement vertical à l'aide de la clé de 4 mm.
Installer la barre de support dans sa configuration de butée verticale
B
Cela facilitera le réglage de la hauteur de ta pièce.
Se référer à la page 11 pour des renseignements.
Fixer ta pièce de bois à la Workstation
C
Veille à ce que le bord de référence soit en contact avec les goupilles
d'alignement et que le dessus soit en contact avec la butée. Sécurise ton travail,
idéalement en utilisant plus d'une pince pour assurer une bonne prise.
Replacer la barre de support sur les bras de support.
D
Ajuste la barre de support en laissant un espace libre pour ta
fraise entre la pièce et le bord de la barre de support.
▲ AVERTISSEMENT ! Risque de fraiser dans les parties en aluminium de la Workstation.
Veille à toujours laisser de la place pour ta fraise entre ta pièce et la barre de support.
Installer et ajuster le panneau martyr
E
Un panneau martyr est seulement nécessaire si tu fraises au-delà des
bords de ta pièce.
A. Ajuste les cames du panneau martyr jusqu'à ce que le panneau martyr
soit fermement appuyé contre la face arrière de ton matériel.
Veille à ne pas trop serrer les cames, car cela peut déplacer ton matériel hors de l'alignement.
Continuer la configuration sur Origin
Scanner, quadriller, placer et fraiser.
Visite shapertools.com/workstation/start pour plus de renseignements.
