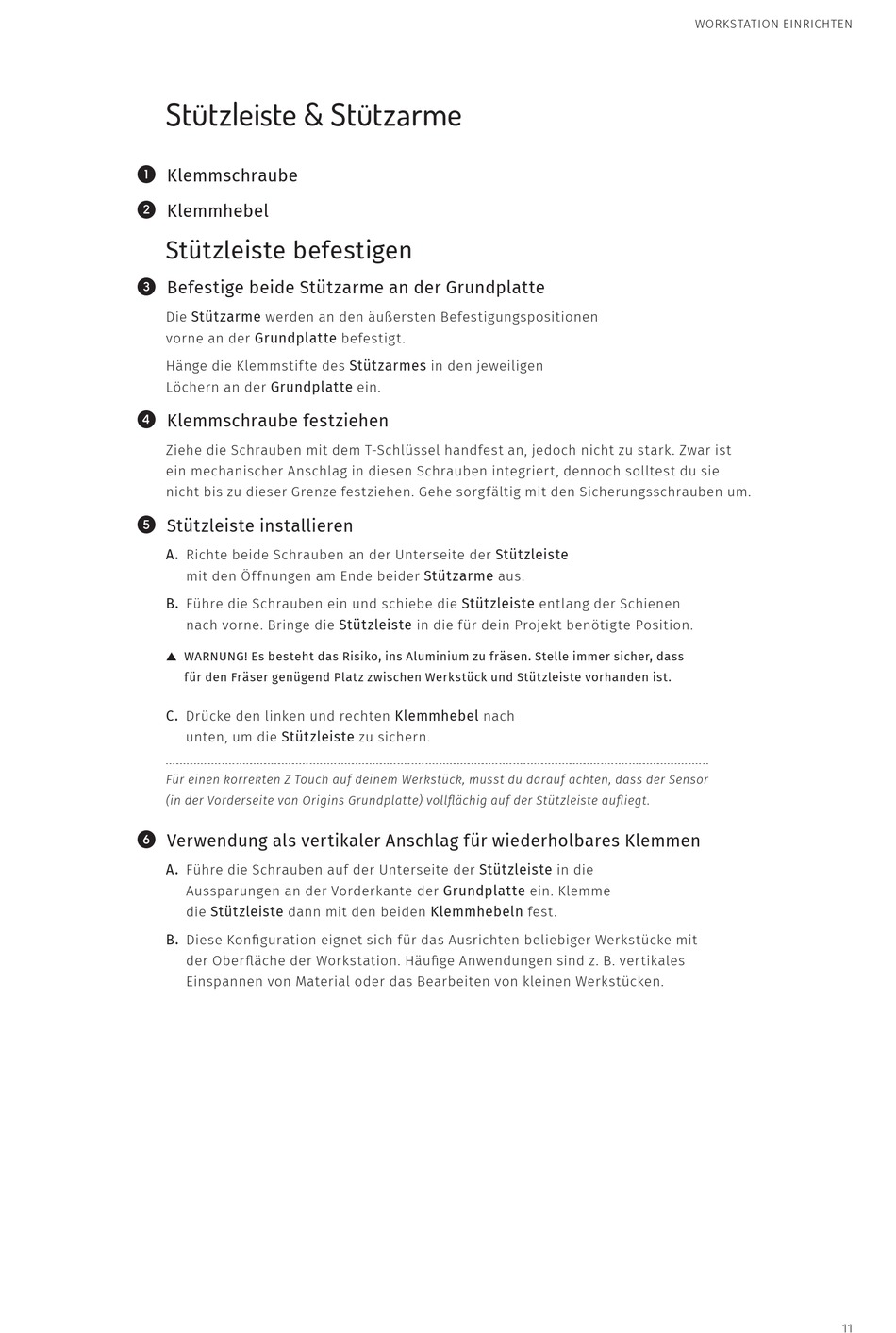

Stützleiste & Stützarme
Klemmschraube
A
Klemmhebel
B
Stützleiste befestigen
Befestige beide Stützarme an der Grundplatte
C
Die Stützarme werden an den äußersten Befestigungspositionen
vorne an der Grundplatte befestigt.
Hänge die klemmstifte des Stützarmes in den jeweiligen
Löchern an der Grundplatte ein.
Klemmschraube festziehen
D
Ziehe die Schrauben mit dem T-Schlüssel handfest an, jedoch nicht zu stark. Zwar ist
ein mechanischer Anschlag in diesen Schrauben integriert, dennoch solltest du sie
nicht bis zu dieser Grenze festziehen. Gehe sorgfältig mit den Sicherungsschrauben um.
Stützleiste installieren
E
A. richte beide Schrauben an der Unterseite der Stützleiste
mit den Öffnungen am Ende beider Stützarme aus.
B. Führe die Schrauben ein und schiebe die Stützleiste entlang der Schienen
nach vorne. Bringe die Stützleiste in die für dein Projekt benötigte Position.
▲ WARNUNG! Es besteht das Risiko, ins Aluminium zu fräsen. Stelle immer sicher, dass
für den Fräser genügend Platz zwischen Werkstück und Stützleiste vorhanden ist.
C. Drücke den linken und rechten Klemmhebel nach
unten, um die Stützleiste zu sichern.
Für einen korrekten Z Touch auf deinem Werkstück, musst du darauf achten, dass der Sensor
(in der Vorderseite von Origins Grundplatte) vollflächig auf der Stützleiste aufliegt.
Verwendung als vertikaler Anschlag für wiederholbares Klemmen
F
A. Führe die Schrauben auf der Unterseite der Stützleiste in die
Aussparungen an der Vorderkante der Grundplatte ein. klemme
die Stützleiste dann mit den beiden Klemmhebeln fest.
B. Diese konfiguration eignet sich für das Ausrichten beliebiger Werkstücke mit
der oberfläche der Workstation. Häufige Anwendungen sind z. B. vertikales
Einspannen von Material oder das Bearbeiten von kleinen Werkstücken.
WorkSTATion EinriCHTEn
11
