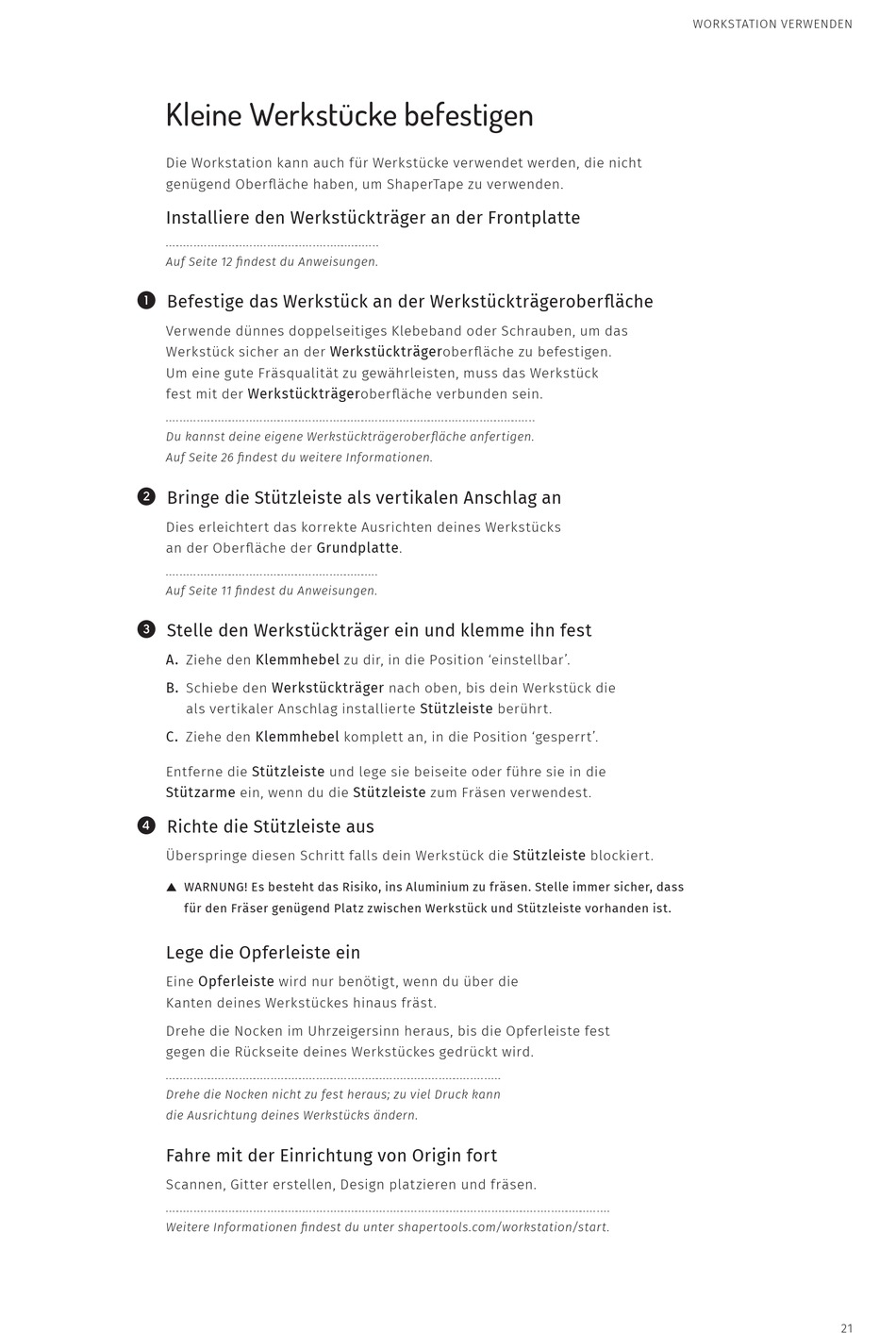

Kleine Werkstücke befestigen
Die Workstation kann auch für Werkstücke verwendet werden, die nicht
genügend oberfläche haben, um ShaperTape zu verwenden.
Installiere den Werkstückträger an der Frontplatte
Auf Seite 12 findest du Anweisungen.
Befestige das Werkstück an der Werkstückträgeroberfläche
A
Verwende dünnes doppelseitiges klebeband oder Schrauben, um das
Werkstück sicher an der Werkstückträgeroberfläche zu befestigen.
Um eine gute Fräsqualität zu gewährleisten, muss das Werkstück
fest mit der Werkstückträgeroberfläche verbunden sein.
Du kannst deine eigene Werkstückträgeroberfläche anfertigen.
Auf Seite 26 findest du weitere Informationen.
Bringe die Stützleiste als vertikalen Anschlag an
B
Dies erleichtert das korrekte Ausrichten deines Werkstücks
an der oberfläche der Grundplatte.
Auf Seite 11 findest du Anweisungen.
Stelle den Werkstückträger ein und klemme ihn fest
C
A. Ziehe den Klemmhebel zu dir, in die Position 'einstellbar'.
B. Schiebe den Werkstückträger nach oben, bis dein Werkstück die
als vertikaler Anschlag installierte Stützleiste berührt.
C. Ziehe den Klemmhebel komplett an, in die Position 'gesperrt'.
Entferne die Stützleiste und lege sie beiseite oder führe sie in die
Stützarme ein, wenn du die Stützleiste zum Fräsen verwendest.
Richte die Stützleiste aus
D
Überspringe diesen Schritt falls dein Werkstück die Stützleiste blockiert.
▲ WARNUNG! Es besteht das Risiko, ins Aluminium zu fräsen. Stelle immer sicher, dass
für den Fräser genügend Platz zwischen Werkstück und Stützleiste vorhanden ist.
Lege die Opferleiste ein
Eine Opferleiste wird nur benötigt, wenn du über die
kanten deines Werkstückes hinaus fräst.
Drehe die nocken im Uhrzeigersinn heraus, bis die opferleiste fest
gegen die rückseite deines Werkstückes gedrückt wird.
Drehe die Nocken nicht zu fest heraus; zu viel Druck kann
die Ausrichtung deines Werkstücks ändern.
Fahre mit der Einrichtung von Origin fort
Scannen, Gitter erstellen, Design platzieren und fräsen.
Weitere Informationen findest du unter shapertools.com/workstation/start.
