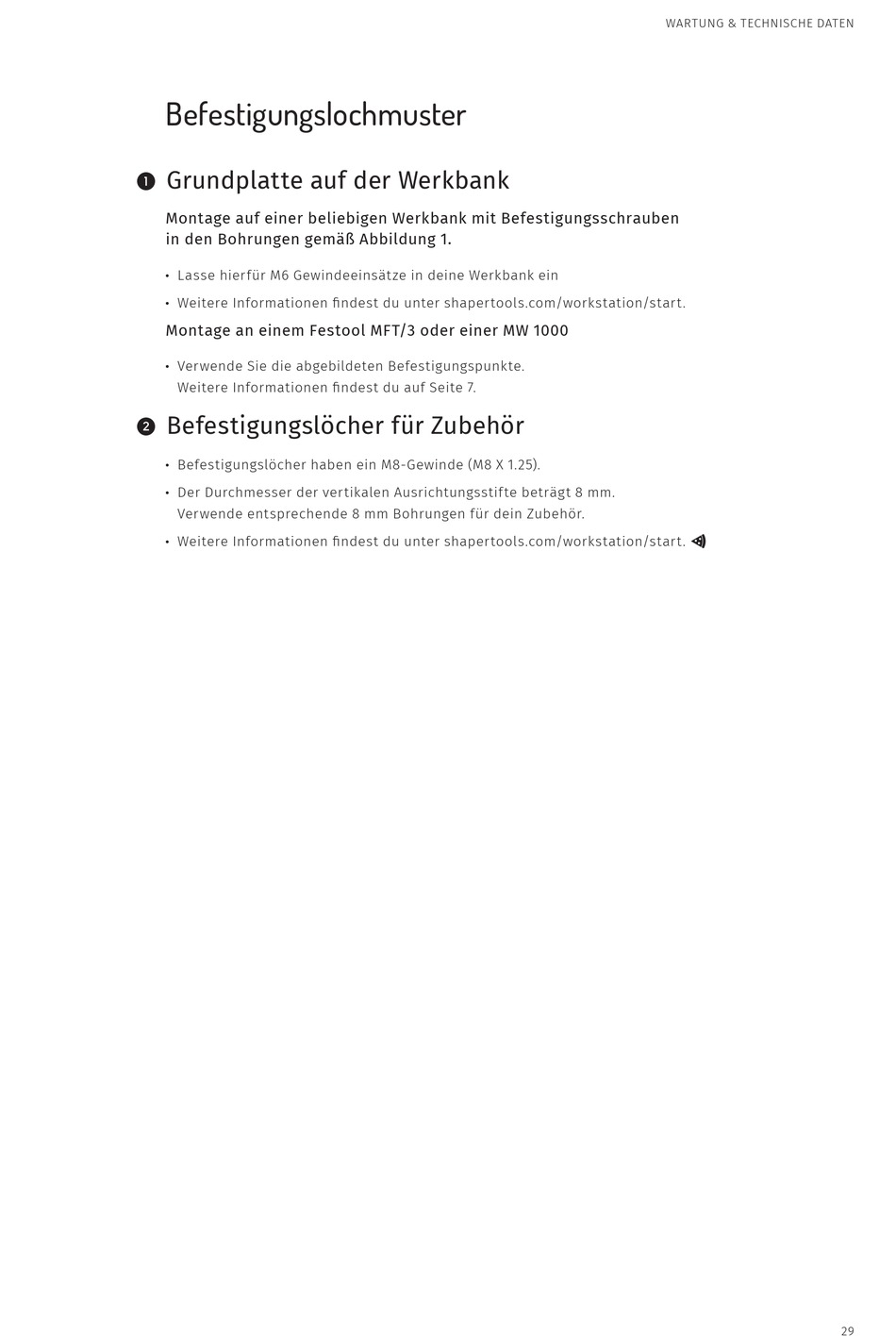

Befestigungslochmuster
A Grundplatte auf der Werkbank
Montage auf einer beliebigen Werkbank mit Befestigungsschrauben
in den Bohrungen gemäß Abbildung 1.
∙ lasse hierfür M6 Gewindeeinsätze in deine Werkbank ein
∙ Weitere informationen findest du unter shapertools.com/workstation/start.
Montage an einem Festool MFT/3 oder einer MW 1000
∙ Verwende Sie die abgebildeten Befestigungspunkte.
Weitere informationen findest du auf Seite 7.
B Befestigungslöcher für Zubehör
∙ Befestigungslöcher haben ein M8-Gewinde (M8 X 1.25).
∙ Der Durchmesser der vertikalen Ausrichtungsstifte beträgt 8 mm.
Verwende entsprechende 8 mm Bohrungen für dein Zubehör.
∙ Weitere informationen findest du unter shapertools.com/workstation/start.
WArTUnG & TECHniSCHE DATEn
~
