Unibox T-RTL vario
Bauteilen vorsichtig um.
f Halten Sie den Arbeitsbereich aufgeräumt
und sauber, um Unfallquellen zu vermeiden.
2.4.3 Gefahr durch unkontrolliert
austretende heiße Medien
f Führen Sie Arbeiten nur bei drucklosem
Produkt aus.
f Lassen Sie das Produkt vor Arbeiten
abkühlen.
f Prüfen Sie nach Arbeiten das Produkt auf
Dichtheit.
f Decken Sie Entlüftungsöffnungen gegebe-
nenfalls mit einem Tuch ab.
f Tauschen Sie defekte Armaturen sofort aus.
f Tragen Sie eine Schutzbrille.
2.4.4 Verbrennungsgefahr an heißen
Armaturen und Oberflächen
f Lassen Sie das Produkt vor Arbeiten
abkühlen.
f Tragen Sie geeignete Schutzkleidung, um
ungeschützten Kontakt mit heißen Armatu-
ren und Anlagenteilen zu vermeiden.
2.4.5 Verfügbarkeit der
Betriebsanleitung
Jede Person, die mit diesem Produkt arbeitet,
muss diese Anleitung und alle mitgeltenden
Anleitungen (z. B. Anleitung des Zubehörs)
gelesen haben und anwenden.
Die Anleitung muss am Einsatzort des Produk-
tes verfügbar sein.
f Geben Sie diese Anleitungen und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) an den Betreiber weiter.
177273480-V01.12.2019
Technische Beschreibung
3.
Technische Beschreibung
3.1 Aufbau
1
2
3
10
9

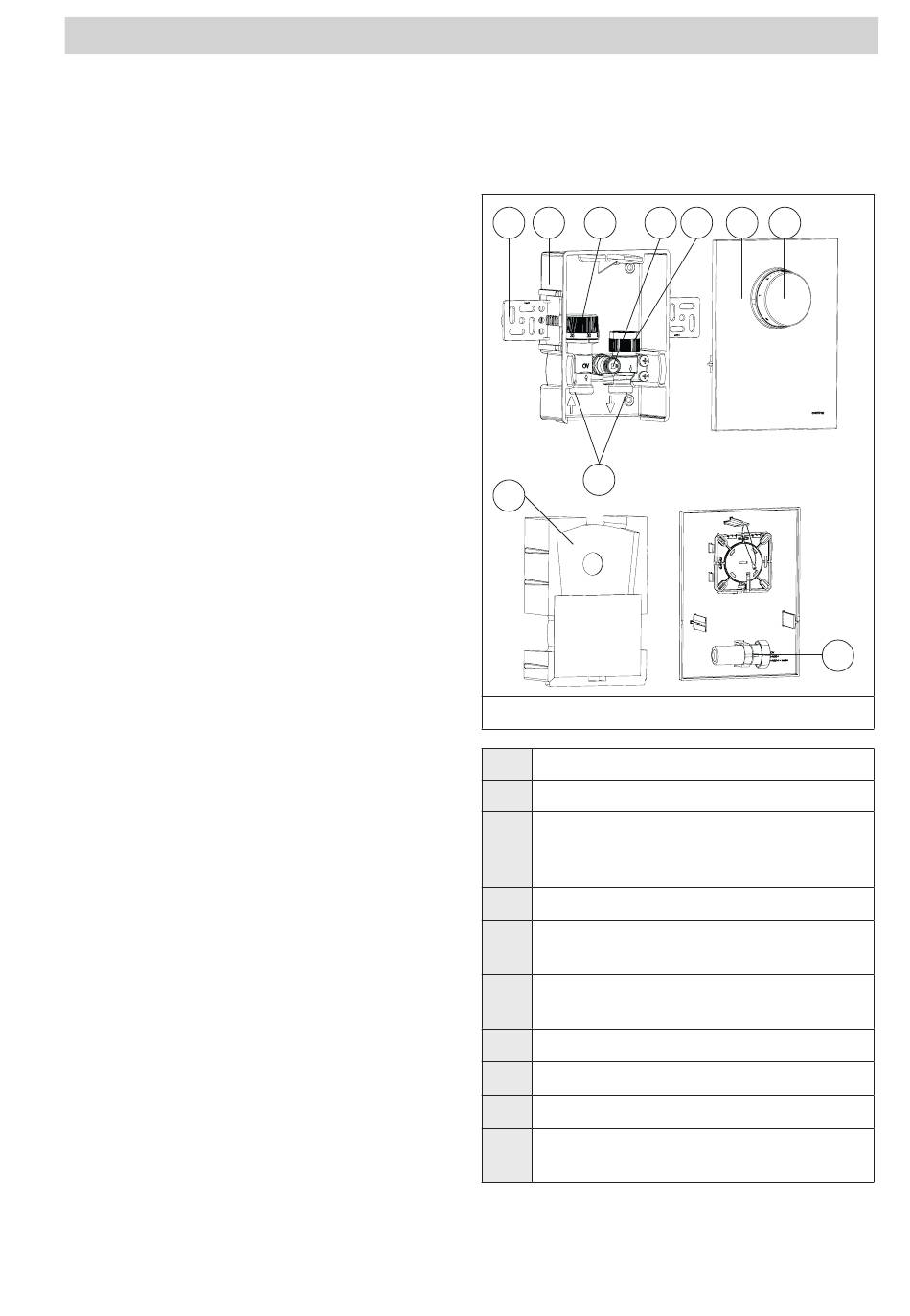

Abb. 2: Aufbau „Unibox T-RTL vario"
(1)
Befestigungswinkel
(2)
Wandeinbaukasten
(3)
Ventil mit voreinstellbarem Einsatz und
integriertem Rücklauftemperaturbe-
grenzer
(4)
Entlüftungs- und Spülventil
(5)
Thermostatventilanschluss für Fernver-
stellung (Stellkolben)
(6)
Abdeckung mit Thermostat mit Fern-
verstellung
(7)
Handrad
(8)
Stellkolben
(9)
Ventilisolierung
(10) Ventilanschluss G ¾ AG (Eurokonus
nach DIN EN 16313)
4
5
6
7
8
7
