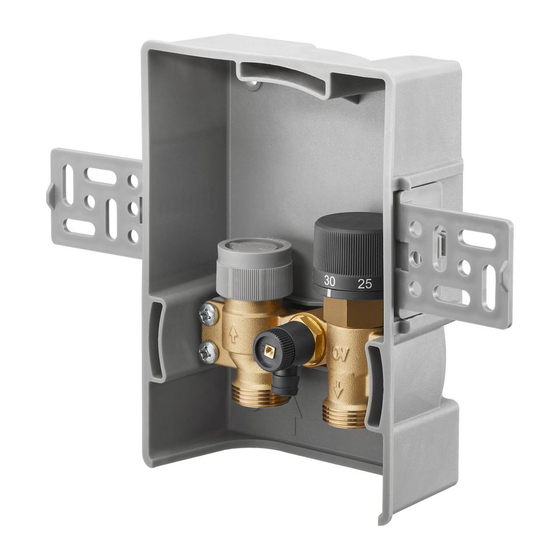

oventrop Unibox TQ RTL vario Betriebsanleitung
De raum- und rücklauftemperaturregelung
Verwandte Anleitungen für oventrop Unibox TQ RTL vario
Inhaltszusammenfassung für oventrop Unibox TQ RTL vario
- Seite 1 Premium Armaturen + Systeme Raum- und Rücklauftemperaturregelung „Unibox TQ RTL vario“ Betriebsanleitung Room and return flow temperature control “Unibox TQ RTL vario” Operating instructions Régulation de la température ambiante et de retour « Unibox TQ RTL vario » Notice d’utilisation...
-
Seite 3: Inhaltsverzeichnis
Ventileinsatz „QA“ ......................9 Technische Daten ......................10 Zubehör und Ersatzteile ................10 Thermostat mit Fernversteller ..................10 Raumthermostat mit Stellantrieb ..................10 Transport und Lagerung ................10 Montage ......................11 Allgemeine Montagehinweise ..................11 Montage „Unibox TQ RTL vario“ ..................12 Inbetriebnahme ....................12 102273680-V01.07.2019... - Seite 4 Inhaltsverzeichnis Unibox TQ RTL vario Füllen, Entlüften und Dichtheit prüfen ................12 Vorarbeiten Funktionsheizen ................... 13 Funktionsheizen ......................13 Montage Thermostat mit Fernverstellung ............... 13 Raumthermostat mit Stellantrieb ..................14 Betrieb ......................14 Störungen beheben ..................15 Instandhaltung ....................16 Demontage und Entsorgung .................16 11.1...
-
Seite 5: Allgemeine Angaben
Diese Anleitung gilt für die Einzelraumregelung „Unibox TQ RTL vario“. 1.2 Lieferumfang Prüfen Sie Ihre Lieferung auf Transportschäden und Vollständigkeit. Der Lieferumfang umfasst: • „Unibox TQ RTL vario“ mit Bauschutzab- deckung Abb. 1: Bauabdeckung auf „Unibox TQ RTL • Winkel vario“ • Betriebsanleitung 1.3 Kontakt... -
Seite 6: Verwendete Symbole
Die Betriebssicherheit ist nur bei bestimmungs- gemäßer Verwendung des Produktes gewähr- leistet. 2.5 Sicherheitshinweise Die „Unibox TQ RTL vario“ begrenzt die Me- Wir haben dieses Produkt gemäß aktueller dientemperatur eines Radiatorheizkreises und Sicherheitsanforderungen entwickelt. nutzt sie zur Temperierung von Boden- und Wandflächen in einzelnen Räumen. -
Seite 7: Sanitär-, Heizungs- Und Klimatechnik-Fachhandwerker
Unibox TQ RTL vario Sicherheitsbezogene Informationen 2.5.5 Verfügbarkeit der Lage, Arbeiten an elektrischen Anlagen und Anschlüssen auszuführen. Er muss mögliche Betriebsanleitung Gefahren selbstständig erkennen können. Jede Person, die mit diesem Produkt arbeitet, Sanitär-, Heizungs- und Klimatechnik- muss diese Anleitung und alle mitgeltenden Fachhandwerker Anleitungen (z. -
Seite 8: Technische Beschreibung
Technische Beschreibung 3.2 Maße 3.1 Aufbau Abb. 3: Maße in mm 3.3 Funktionsbeschreibung Die „Unibox TQ RTL vario“ dient zur Einzel- raumtemperaturregelung und zur Begrenzung der Rücklauftemperatur einer Flächentempe- rierung. Abb. 2: Aufbau „Unibox TQ RTL vario“ Der Ventileinsatz „QA“ ermöglicht eine auto-... -
Seite 9: Bedienelemente
Unibox TQ RTL vario Technische Beschreibung 3.4 Bedienelemente (Ventil vollständig geöffnet, bis eine 3.4.1 Rücklauftemperaturbegrenzer Temperatur von ca. Mit dem Handrad können Sie die gewünsch- 43°C erreicht ist) te Mediumtemperatur der Flächentempe- rierung einstellen. Der im Ventil integrierte ACHTUNG Rücklauftemperaturbegrenzer fühlt die durchströmende Mediumtemperatur und... -
Seite 10: Technische Daten
Zubehör und Ersatzteile Unibox TQ RTL vario Regelbereich Montagekanal 1022652 Δp max. 150 kPa (1,5 bar) 1022653 Δp min. (10 - 130 10 kPa (0,10 bar) Formschacht 1022650 l/h) Duo-Anschlussstück 1022655 Δp min. (>130 - 170 15 kPa (0,15 bar) Schutzrohr (siehe Abb. -
Seite 11: Montage
Stand der Technik (z.B. VDI 2035). 6.1 Allgemeine Montagehinweise Vor der Montage sollten Sie folgendes beach- ten: • Die Unterkante der „Unibox TQ RTL vario“ muss mindestens 20 cm über dem fertigen Fußboden liegen. • Die Vorderkante der „Unibox TQ RTL vario“... -
Seite 12: Montage „Unibox Tq Rtl Vario
Ende des Flächen- temperierungskreises befinden befestigen. (siehe 3.3 auf Seite 8). Abb. 8: „Unibox TQ RTL vario“ mit Winkeln 5. Schließen Sie die Rohrleitung des Flächen- temperierungskreises an die „Unibox TQ RTL vario“ an. Beachten Sie die markierte Durch- strömungsrichtung. -
Seite 13: Vorarbeiten Funktionsheizen
Unibox TQ RTL vario Inbetriebnahme 7.3 Funktionsheizen tes wieder auf. Gehen Sie beim Funktionsheizen wie folgt vor: 1. Öffnen Sie das Ventil vollständig durch ca. 1 Umdrehung der grauen Bauschutzkappe und stellen Sie das schwarze Handrad auf den max. Einstellwert. -
Seite 14: Raumthermostat Mit Stellantrieb
Die Mediumtemperatur des Flächentemperie- arbeiten die Bauabdeckung der „Unibox rungskreises stellen Sie am Handrad im Innern TQ RTL vario“. der „Unibox TQ RTL vario“ ein (siehe 3.4.1 auf Seite 9). Die Raumtemperatur stellen Sie 2. Entfernen Sie die Bauschutzkappe. am Thermostat entsprechend ein. -
Seite 15: Störungen Beheben
Unibox TQ RTL vario Störungen beheben Störungen beheben STÖRUNG URSACHE BEHEBUNG Die Flächentemperierung wird Die „Unibox TQ RTL vario“ ist Tauschen Sie das Innenle- nicht warm. im Vorlauf eingebaut. ben der „Unibox TQ RTL vario“ durch das Innenleben der „Unibox ET“ (Art.-Nr. -
Seite 16: Instandhaltung
Instandhaltung Unibox TQ RTL vario 10. Instandhaltung Prüfen Sie die Dichtheit und Funktion der Ar- matur und ihrer Verbindungsstellen im Rahmen der Anlagenwartung regelmäßig. 11. Demontage und Entsorgung 11.1 Entsorgung ACHTUNG Verschmutzungsgefahr für die Umwelt! Nicht fachgerechte Entsorgung (z. B. -
Seite 17: Anhang
Abb. 13: Anschlussschema zwei Heizkreise mit „Duo-An- schlussstück“ Wie viel m² Flächentemperie- Pro „Unibox TQ RTL vario“ können Sie ca. 20 m² Fläche an- rung kann ich an die „Unibox schließen. Die Rohrlänge darf max. 100 m betragen bei einem TQ RTL vario“... -
Seite 18: Abb. 14: Anschluss Mit Bypass-Ventil Und Heizkörperverschraubung Mit Bypass
Anhang Unibox TQ RTL vario FRAGE ANTWORT Kann ich die „Unibox TQ RTL Die „Unibox TQ RTL vario“ ist für Einrohrheizungsanlagen vario“ auch bei einer Einrohr- geeignet. heizung verwenden? Möglichkeit 1: Abb. 14: Anschluss mit Bypass-Ventil und Heizkörperver- schraubung mit Bypass Bypass-Ventil Heizkörperverschraubung mit Bypass... -
Seite 19: Abb. 16: Anschluss Mit „Unibox Rla
Unibox TQ RTL vario Anhang FRAGE ANTWORT - Der Volumenstrom und Druckverlust können sich erhöhen. - Beachten Sie die Druckverlust und Geräuschkennlinie der Heizkörperarmaturen. - Regulieren Sie das Bypass-Ventil so ein, dass genug Wasser durch die Flächentemperierung fließt. - Bei geschlossenem Ventil dürfen am Heizkörper keine Ge- räusche entstehen. -
Seite 20: Abbildungsverzeichnis
Abb. 10: Thermostat mit Fernversteller montieren ................ 14 Abb. 11: Raumthermostat mit Stellantrieb montieren ..............14 Abb. 12: „Unibox TQ RTL vario“ im Vorlauf eingebaut ..............16 Abb. 13: Anschlussschema zwei Heizkreise mit „Duo-Anschlussstück“ ........18 Abb. 14: Anschluss mit Bypass-Ventil und Heizkörperverschraubung mit Bypass ....... 19 Abb. - Seite 21 Unibox TQ RTL vario Abbildungsverzeichnis 102273680-V01.07.2019...
-
Seite 22: Glossar
Glossar Unibox TQ RTL vario 14. Glossar Bypass-Ventil Ein Bypass-Ventil ist ein Absperr- oder Drosselventil, das eingesetzt wird um ein anderes Bauteil zu umgehen. Das Bypassventil ist in einer Leitung verbaut, welche das andere Bauteil umgeht. Mit dem Einbau dieses Ventils werden verschiedene Ziele verfolgt: •... - Seite 68 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon +49 (0) 29 62 82-0 Telefax +49 (0) 29 62 82-400 E-Mail mail@oventrop.de www.oventrop.com Internet 102273680 V01.07.2019...
