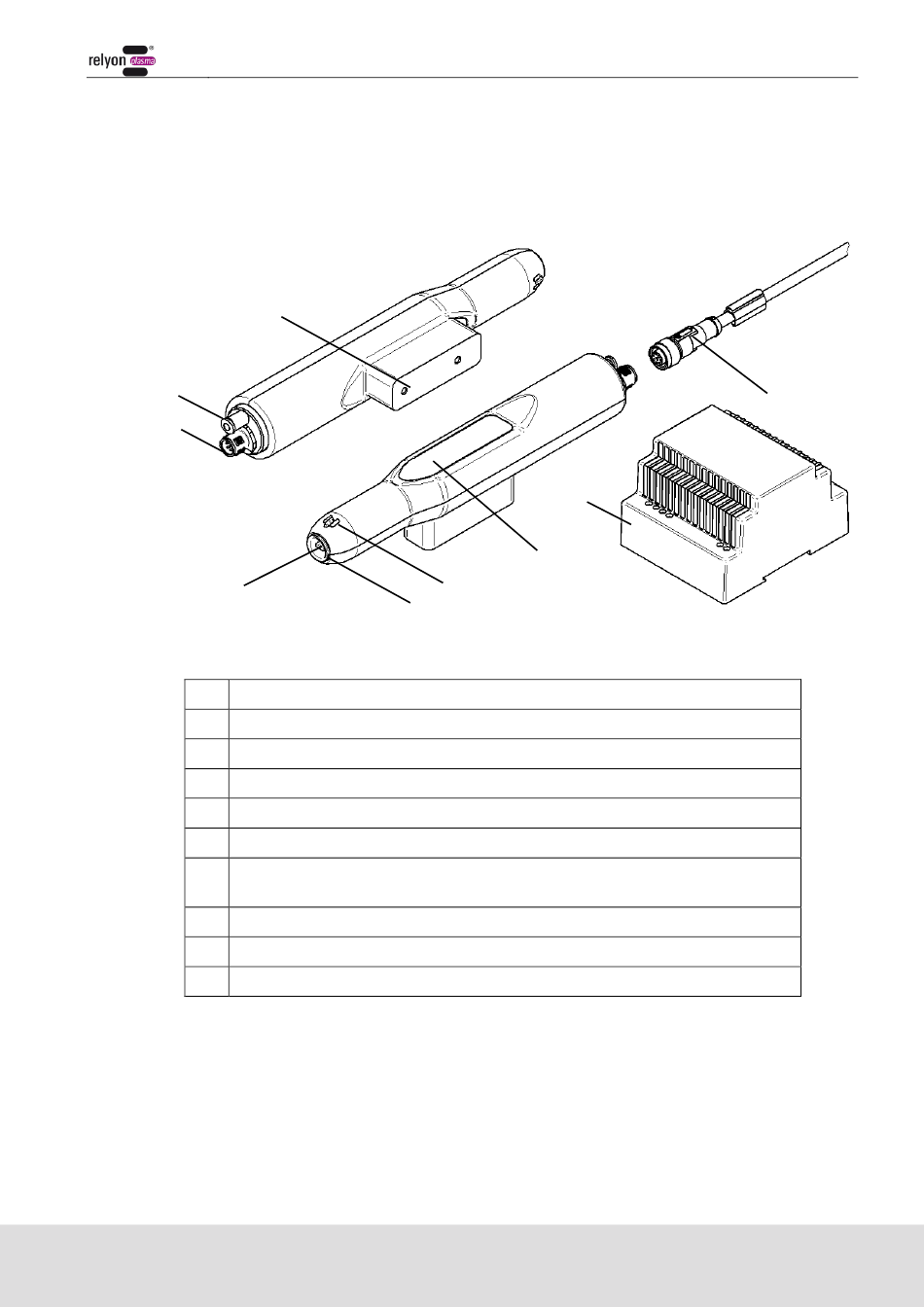

2.3 Relación de aparatos
A continuación se representan y designan cada una de las piezas del aparato
esquemáticamente. En el lugar correspondiente de las instrucciones de servicio se deriva
a dichos conceptos.
8
6
7
1
N.º Denominación del componente
1 Cristal piezoeléctrico (en el interior)
2 Inserto de boquilla (boquilla estándar)
3 Patilla de enclavamiento para inserto de boquilla (en ambos lados)
4 Placa de características
5 Conductor de conexión
6 Conexión para manguera de gas (para diámetro exterior de manguera Ø
4 mm)
7 Hembrilla para conductor de conexión
8 Bloque de montaje con agujeros M4
9 Fuente de alimentación de barra de sombrerete 15 V CC
(ES) Equipements Scientifiques SA - Département Composants & Modules - 127 rue de Buzenval BP 26 - 92380 Garches
Tél. 01 47 95 99 84 - Fax. 01 47 01 16 22 - e-mail: comp@es-france.com - Site Web: www.es-france.com
9
4
3
2
Descripción del aparato
5
