2.3 Aperçu de l'appareil

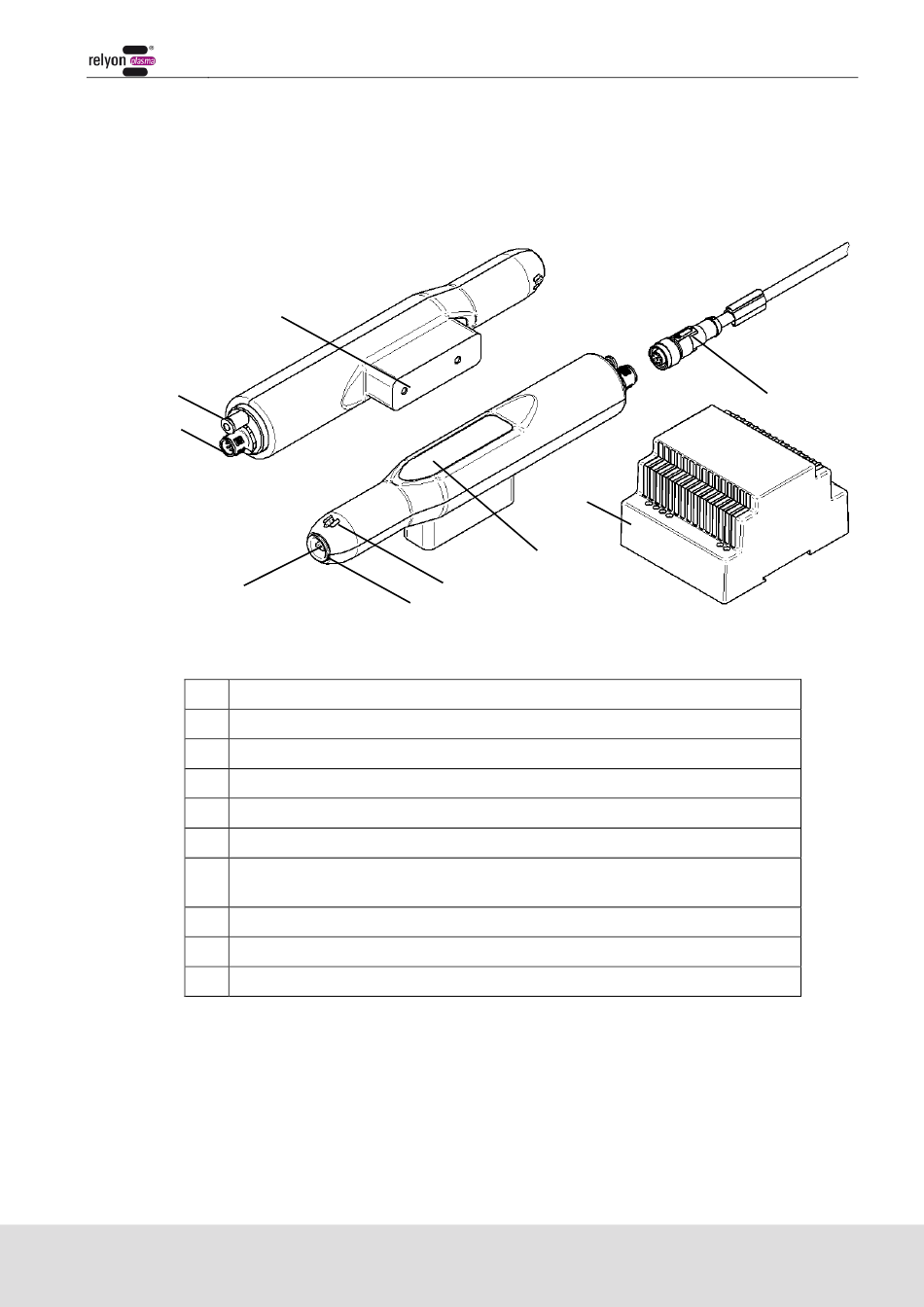

Les différentes pièces de l'appareil sont représentées schématiquement et désignées ci-
dessous. Référence sera faite à ces termes dans la notice de service aux endroits
correspondants.
8
6
7
1
N° Désignation du composant
1 Cristal piézoélectrique (interne)
2 Insert de buse (buse standard)
3 Tête d'arrêt pour insert de buse (des deux côtés)
4 Plaque signalétique
5 Ligne de raccordement
6 Raccordement du tuyau de gaz (pour diamètre extérieur du tuyau Ø 4
mm)
7 Douille de la ligne de raccordement
8 Bloc de montage avec trous M4
9 Bloc d'alimentation pour montage sur profilé chapeau 15 V CC
