2.3 Geräteübersicht

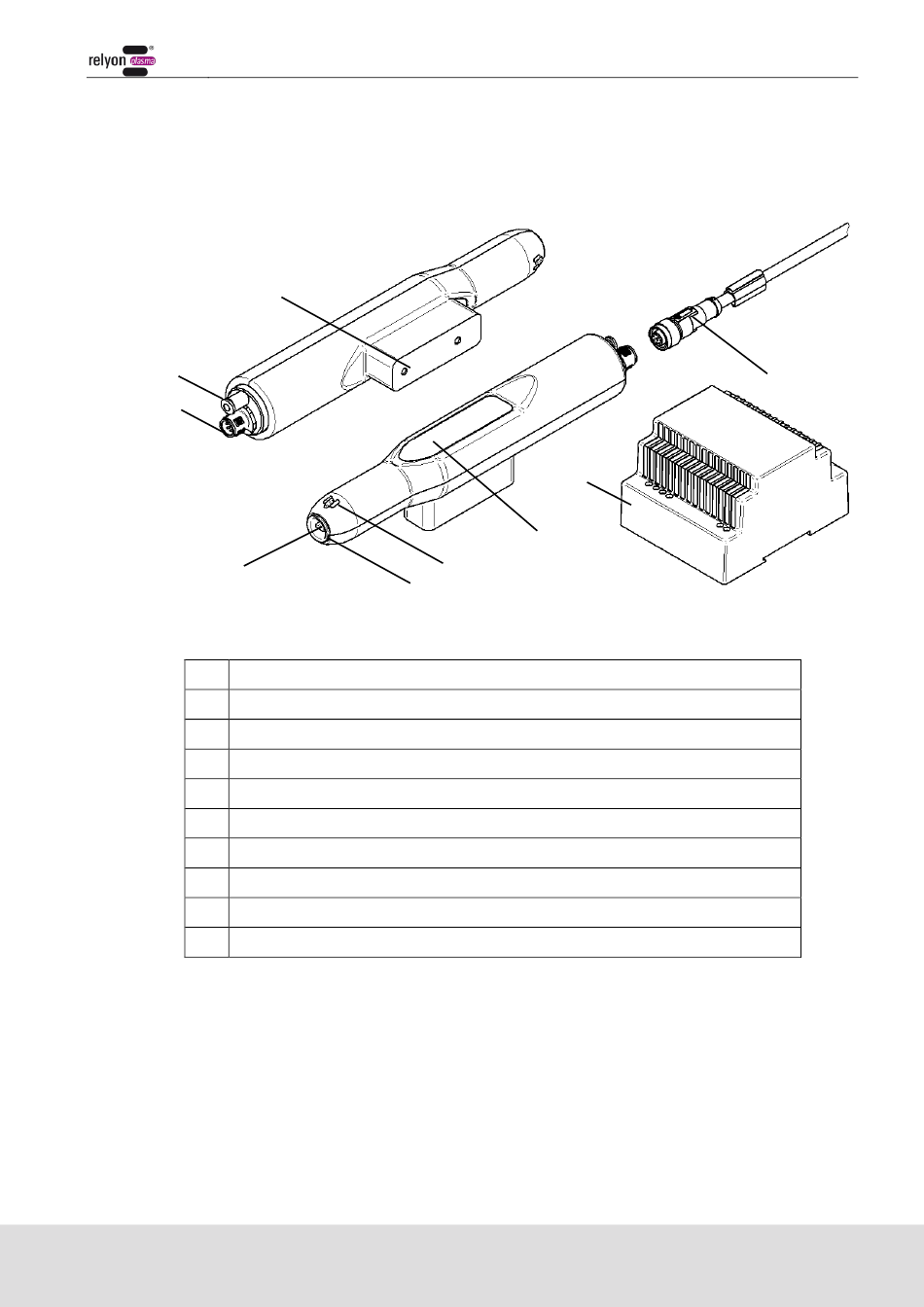

Folgend werden die Einzelteile des Gerätes schematisch dargestellt und benannt. An
entsprechender Stelle der Betriebsanleitung wird auf diese Begriffe zurückgegriffen.
8
6
7
1
Nr. Bauteil-Bezeichnung
1 Piezokristall (innenliegend)
2 Düseneinsatz (Standarddüse)
3 Rastknopf für Düseneinsatz (beidseitig)
4 Typenschild
5 Anschlussleitung
6 Anschluss für Gasschlauch (für Schlauch-Außendurchmesser Ø 4 mm)
7 Buchse für Anschlussleitung
8 Montageblock mit Bohrungen M4
9 Hutschienen-Netzteil 15 V DC
(ES) Equipements Scientifiques SA - Département Composants & Modules - 127 rue de Buzenval BP 26 - 92380 Garches
Tél. 01 47 95 99 84 - Fax. 01 47 01 16 22 - e-mail: comp@es-france.com - Site Web: www.es-france.com
9
4
3
2
Gerätebeschreibung
5
