Description de l'appareil
2.4

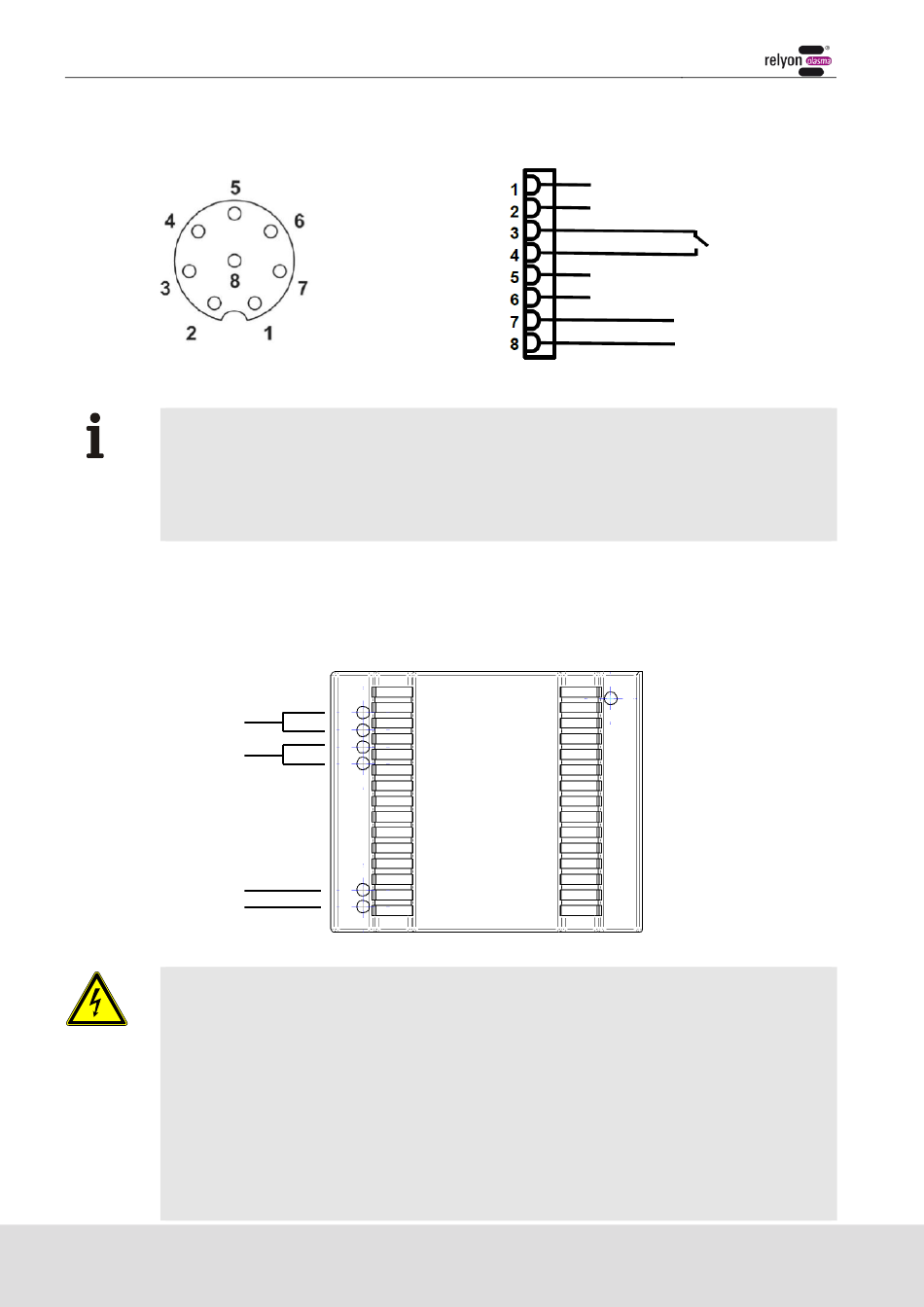

Affectation de la ligne de raccordement

Les fils de la ligne de raccordement fournie doivent être affectés comme suit :
Attention – Endommagement de l'appareil !
Les broches 3 et 4 ne sont pas libres de potentiel. Un signal de 5 V CC est utilisé pour
mettre l'appareil sous tension. Raccordez uniquement des interrupteurs libres de
potentiel, p. ex. des relais, aux bornes 3 et 4. Les défauts sur les broches 3 et 4
peuvent détruire l'appareil.
2.5 Affectation du bloc d'alimentation pour montage sur profilé chapeau
Les raccordements du bloc d'alimentation pour montage sur profilé chapeau doivent être
affectés comme suit :
V -
V +
L
N
Attention : tension électrique !
Utilisez uniquement le bloc d'alimentation compris dans la livraison.
Le raccordement des fils au bloc d'alimentation ou à la commande de l'installation est
exclusivement réservé aux électriciens compétents !
Danger dû à la tension de réseau. Si le bloc d'alimentation présente des dommages
visibles :
Ne mettez pas l'appareil en service.
-
- Faites réparer les pièces endommagées par un professionnel ou remplacez-les.
