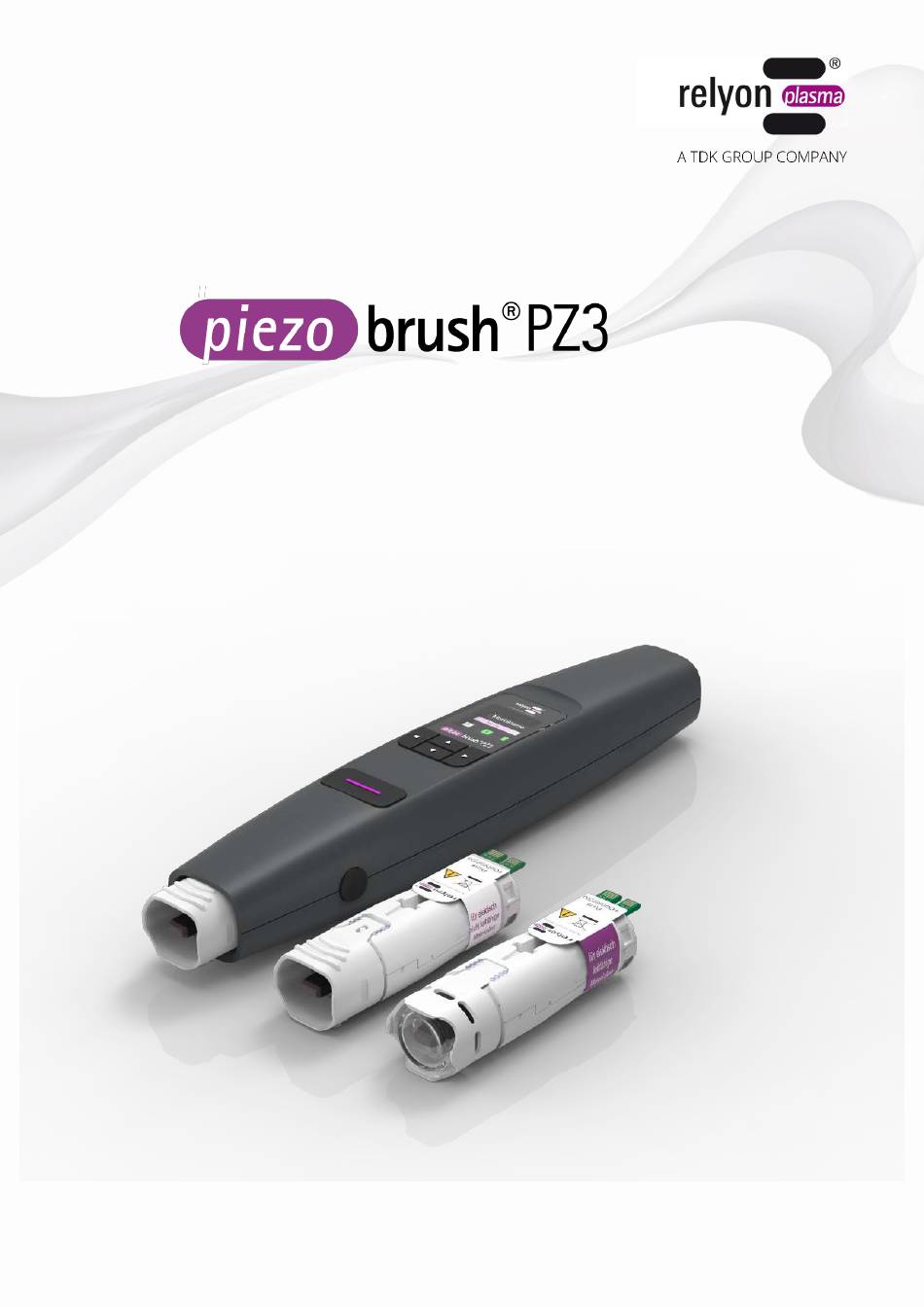

- Seite 1 Betriebsanleitung piezobrush ® PZ3 Handgerät BA-PZ3_ML / F0354400...
- Seite 2 Wir freuen uns, dass Sie sich für ein Markengerät der Firma relyon plasma GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch. Wichtiger Hinweis! Lesen Sie diese Anleitung unbedingt vor Montage, Installation und Inbetriebnahme gründlich durch!
-
Seite 3: Inhaltsverzeichnis
Sicherheit ..........................4 Restgefährdungen ..........................4 Hinweise und Pflichten für den Betreiber ..................6 Unzulässige Betriebsbedingungen ....................6 Emissionen ............................6 Gerätebeschreibung ......................... 7 Bestimmungsgemäße Verwendung ....................7 Lieferumfang ............................. 7 Gerätebeschreibung .......................... 8 Technische Daten ........................10 Transport/Lagerung ........................ 10 Installation .......................... -
Seite 4: Sicherheit
Sicherheit Das Gerät ist nach den entsprechenden internationalen Normen gebaut. Wie bei jedem technischen Produkt können jedoch von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die allgemeingültigen Sicherheitsvorschriften. Vorsicht - Gefahr! Bitte beachten und befolgen Sie die Sicherheitshinweise und Aufforderungen in dieser Betriebsanleitung, da bei Nichtbeachtung schwere, unter Umständen tödliche Verletzungen im Umgang mit dem Gerät resultieren können. - Seite 5 Achtung – Geräteschäden! Verschließen Sie unter keinen Umständen die Lüfterabdeckung am hinteren Ende des Geräts. Hierdurch würde der im Betrieb nötige Zufluss des Kühlmediums unterbrochen werden. Berühren Sie auf keinen Fall das Piezoelement am vorderen Ende des Geräts mit scharfkantigen Gegenständen. Diese Komponente kann durch unsachgemäßes Arbeiten beschädigt werden.
-
Seite 6: Hinweise Und Pflichten Für Den Betreiber
Hinweise und Pflichten für den Betreiber • Es ist grundsätzlich mit Störaussendungen zu rechnen. Das Gerät ist gemäß EMV-Verordnung geprüft. Der Betreiber hat die elektromagnetische Verträglichkeit mit anderen elektrischen und elektronischen Geräten in unmittelbarer Nähe zu überprüfen und sicherzustellen. • Stellen Sie sicher, dass: das Bedienpersonal diese Betriebsanleitung gelesen und verstanden hat. -
Seite 7: Gerätebeschreibung

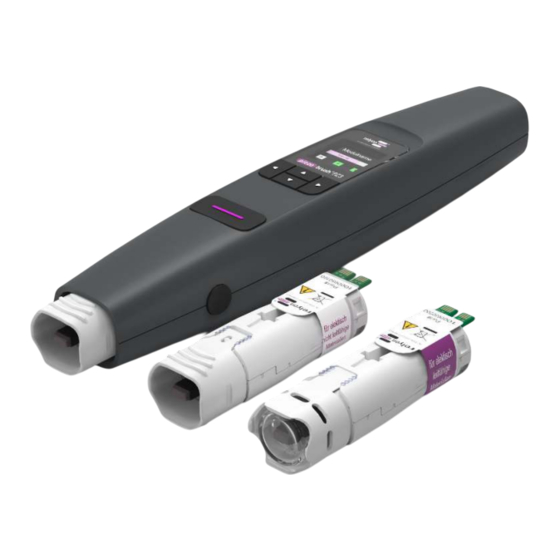

Gerätebeschreibung Bestimmungsgemäße Verwendung Der piezobrush® PZ3 ist ein Handgerät zur Erzeugung einer kalten Entladung, im Folgenden auch Plasma genannt. Er dient der Verbesserung der Benetzbarkeit sowie der Vorbehandlung verschiedenster Materialoberflächen vor Prozessschritten wie etwa dem Verkleben oder Bedrucken. Darüber hinaus kann auch die reinigende Wirkung des Plasmas genutzt werden. -
Seite 8: Gerätebeschreibung
Wechselmodul „Standard“ (im Gerät eingesetzt) Piezoelement im Wechselmodul (im Wechselmodul fest verbaut) Rastknopf für Wechselmodul (beidseitig) Start/Stopp-Taste Menü-Tasten Display Lufteinlass Typenschild Abdeckung für Serviceschnittstelle (nur für Service durch relyon plasma) Buchse für Steckernetzteil Wechselmodul „Nearfield“ (entnommen dargestellt) Kontaktplatine des Wechselmoduls BA-PZ3_ML / F0354400... - Seite 9 Nr. Bauteil-Bezeichnung Steckernetzteil Einsteckfächer für optionale Wechselmodule Schaumstoffeinlage Achtung! Das Piezoelement ist ein oszillierendes Bauteil, das mit hoher Frequenz mechanisch schwingt. Bauartbedingt kann dieses Bauteil nicht starr fixiert werden. Daher kann das Bauteil in den Wechselmodulen in gewissen Grenzen außermittig liegen. Dies ist kein Fehler oder Qualitätsmangel.
-
Seite 10: Technische Daten
Technische Daten Elektrische Daten • 24 V DC (Gerät) / 110 – 230 V AC (Netzteil) Versorgungsspannung • Leistungsaufnahme max. 18 W • Ausführung Handgerät mit Steckernetzteil Abmessungen • Gewicht 110 g (ohne Steckernetzteil) • Länge 215 mm • Durchmesser max. 38 mm •... -
Seite 11: Besondere Hinweise Zum Einsatz Des Plasmaprozesses
Leitfähigkeit, thermische Leitfähigkeit, Feuchtegehalt • Werkstück-Handling: Verschmutzung vor oder nach dem Plasmaprozess, Dauer zwischen Plasmaprozess und Folgeprozess Behandlungsbeispiele können direkt bei der relyon plasma GmbH angefordert werden. Bitte beachten Sie, dass das gewählte Plasma-System für die gewünschte Anwendung geeignet ist. BA-PZ3_ML / F0354400... -
Seite 12: Oberflächenbehandlung Durchführen
Der Effekt der Behandlung ist abhängig von Arbeitsabstand, Behandlungsdauer, Geschwindigkeit und Gleichmäßigkeit der Bewegung sowie dem zu behandelnden Material. Behandlungsbeispiele können direkt bei der relyon plasma GmbH angefordert werden. Maßnahmen nach der Oberflächenbehandlung Um ein optimales Ergebnis zu erzielen ist es wichtig, dass nach der Plasmabehandlung möglichst wenig Zeit verstreicht und dass die behandelte Oberfläche nicht berührt oder... -
Seite 13: Bedienung
Bedienung Einsetzen / Entnehmen des Wechselmoduls Die Wechselmodule sind zur einfacheren Unterscheidung mit Aufklebern in unterschiedlichen Farben versehen. Bitte entfernen Sie diese Aufkleber nicht. Um ein Wechselmodul einzusetzen, nehmen Sie dieses aus der Verpackung und greifen Sie es im Bereich des Düsenaustritts, ohne dabei das Piezoelement zu greifen (Bild 1). Achten Sie darauf, dass die Kontaktplatine des Wechselmoduls auf der gleichen Seite wie das Display des Gerätes sein muss, damit das Einsetzen möglich ist. -
Seite 14: Inbetriebnahme
Achtung – Geräteschaden! Fassen Sie nicht in das Innere des Gerätes, wenn kein Wechselmodul eingesetzt ist und führen Sie keine Gegenstände außer den dafür vorgesehenen Wechselmodulen in die Geräteöffnung ein. Greifen Sie die Wechselmodule nur im vorderen Bereich wie oben beschrieben und vermeiden Sie Berührungen mit der Kontaktplatine und dem Piezoelement. - Seite 15 Achtung – Geräteschaden! Der Plasmaerzeuger kann beschädigt werden, wenn er ohne Luftzufuhr betrieben wird. Hierdurch würde der im Betrieb nötige Zufluss des Kühlmediums unterbrochen werden. Bedecken Sie auf keinen Fall den Lufteinlass und den Düsenaustritt während des Betriebs. Der Plasmaerzeuger kann beschädigt werden, wenn sich elektrisch leitfähige Gegenstände näher als 60 mm im Bereich des vorderen Drittels des Plasmaerzeugers befinden.
-
Seite 16: Benutzermenü
Benutzermenü Das Gerät startet im Menüpunkt „Home“. Das Home-Menü stellt Ihnen während der Arbeit mit dem Gerät diverse Informationen in einer Übersichtsform bereit. Um durch die Menüpunkte zu navigieren, nutzen Sie die Tasten „ < “ (links) und „ > “ (rechts) des Tastenfeldes. -
Seite 17: Prozess-Hilfen
Menüpunkt/Beschreibung Einstellbereich Darstellung Start: Gerät fährt hoch und wechselt bei Bereitschaft in den Menüpunkt „Home“ Home: Übersichtsanzeige; durch Betätigen der Start/Stopp-Taste wird die Plasmaaktivierung gestartet oder beendet Process: - Stopwatch Auswahl der verschiedenen Prozess-Hilfen - Countdown - Metronome Timing: 1s bis 300s in Schritten von 1s Einstellung der Dauer für die jeweils gewählte Prozess-Hilfe... - Seite 18 • Stopwatch Das Gerät misst die Dauer der Plasmaerzeugung in Schritten von 1 Sekunde vom Starten bis zum Stoppen durch die Start-/Stopp-Taste. Der letzte gemessene Wert bleibt im Home-Menü stehen, bis die nächste Plasmaerzeugung begonnen wird. Diese Funktion kann z.B. als Hilfe bei der Prozess-Entwicklung genutzt werden, um die unterschiedliche Behandlungsdauer von unterschiedlichen Proben festzuhalten.
-
Seite 19: Arbeiten Mit Dem Wechselmodul „Standard
Arbeiten mit dem Wechselmodul „Standard“ Dieses Wechselmodul dient für vielfältige Anwendungen auf nicht elektrisch leitfähigen Substraten / Materialien wie z.B. Kunststoffe, Keramik, Glas, Naturfasern, Leder, Textilien usw. Beim Gebrauch des Wechselmodul „Standard“ ist ein Arbeitsabstand von ca. 2 bis 10 mm einzuhalten. -
Seite 20: Außerbetriebnahme
Aktivierungsergebnis getauscht werden. Gehen Sie hierzu wie unter Punkt 7.1 beschrieben vor. Ersatzmodule können Sie direkt über relyon plasma beziehen. Zur Optimierung unserer Wechselmodule werten wir zurückgesendete Wechselmodule aus. Bitte nehmen Sie Kontakt mit uns auf und senden Sie uns Ihre defekten oder ersetzten Wechselmodule zur Analyse zurück. -
Seite 21: Behebung Von Störungen
Fehlermeldung im Display: Das eingesetzte Modul ist mit Bitte kontaktieren Sie den dem Gerät nicht kompatibel Kundenservice. „invalid module inserted“ Kann das Problem durch diese Vorgehensweisen nicht behoben werden, wenden Sie sich bitte an relyon plasma GmbH. BA-PZ3_ML / F0354400... -
Seite 22: Umwelt
Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Bitte senden Sie defekte oder ersetzte Wechselmodule an relyon plasma zur Analyse zurück. Nehmen Sie bitte vorab Kontakt mit uns auf. -
Seite 23: Ersatzteile
Wechselmodul „Standard“ 1000650100 Wechselmodul „Nearfield“ 1000650200 1000640700 Steckernetzteil 24 V DC, 18 W (EU) 1000641200 Länderadapter-Set für Steckernetzteil (US, UK, AUS) relyon plasma GmbH A TDK Group Company Osterhofener Straße 6 93055 Regensburg Deutschland Telefon: +49-941-60098-0 Fax: +49-941-60098-100 E-Mail: info@relyon-plasma.com https://www.relyon-plasma.com... - Seite 24 Kennen Sie schon unsere weiteren Produkte? Der piezobrush® PZ2-i ist ein äußerst kleines Plasmasystem, das sehr leicht in bestehende Industrie- Produktionsanlagen integriert werden kann. Dies ermöglicht eine einfache kostengünstige Behandlung mit kaltaktivem Plasma 24/7 in Ihrem Produktionsprozess. plasmabrush® Hochleistungs- Plasmasystem für schnelle Prozesse, die höchste Leistung erfordern.
