Kältemittelkreislauf - CoolStar Super Inverter Serie Installations- Und Bedienungsanleitung

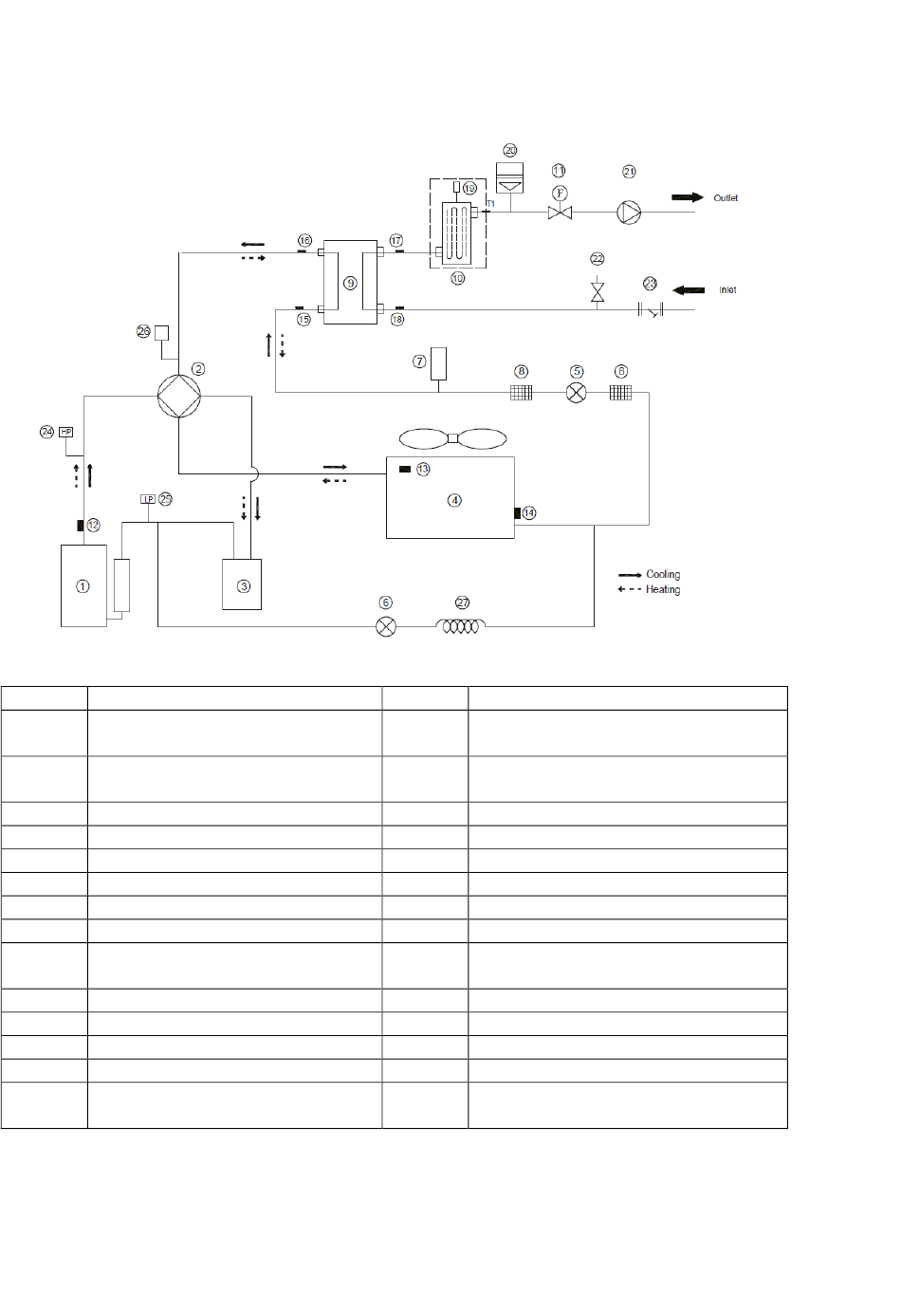

Kältemittelkreislauf
Nummer Beschreibung
1 Kompressor
2 4-Wege-Ventil
3 Gas-Flüssigkeitsabscheider
4 Luftseitiger Wärmetauscher
5 Elektronisches Expansionsventil
6 Elektromagnetisches Einwegventil
7 Flüssigkeitstank
8 Schmutzfänger
9 Wasserseitiger Wärmetauscher
(Plattenwärmetauscher)
10 Zusatzheizung (optional)
11 Strömungsschalter
12 Entladungsgas-Sensor
13 Außentemperatur-Sensor
14 Verdampfungsfühler in der Heizung
(Verflüssigungssensor in Kühlung)
CoolStar - Wärmepumpen
Nummer Beschreibung
15
16
17
18
19
20
21
22
23
24
25
26
27
www.coolstar-schweiz.ch
Temperaturfühler für den Kältemitte-
leinlass (Flüssigkeitsleitung)
Temperaturfühler am Kältemittelaus-
lass (Gasrohr)
Wasseraustritts-Temperaturfühler
Wassereinlass-Temperaturfühler
Entlüftungsventil
Ausdehnungsgefäß
Umwälzpumpe
Sicherheitsventil
Y-förmiger Filter
Hochdruckschalter
Niederdruckschalter
Drucksensor
Kapillare
105
