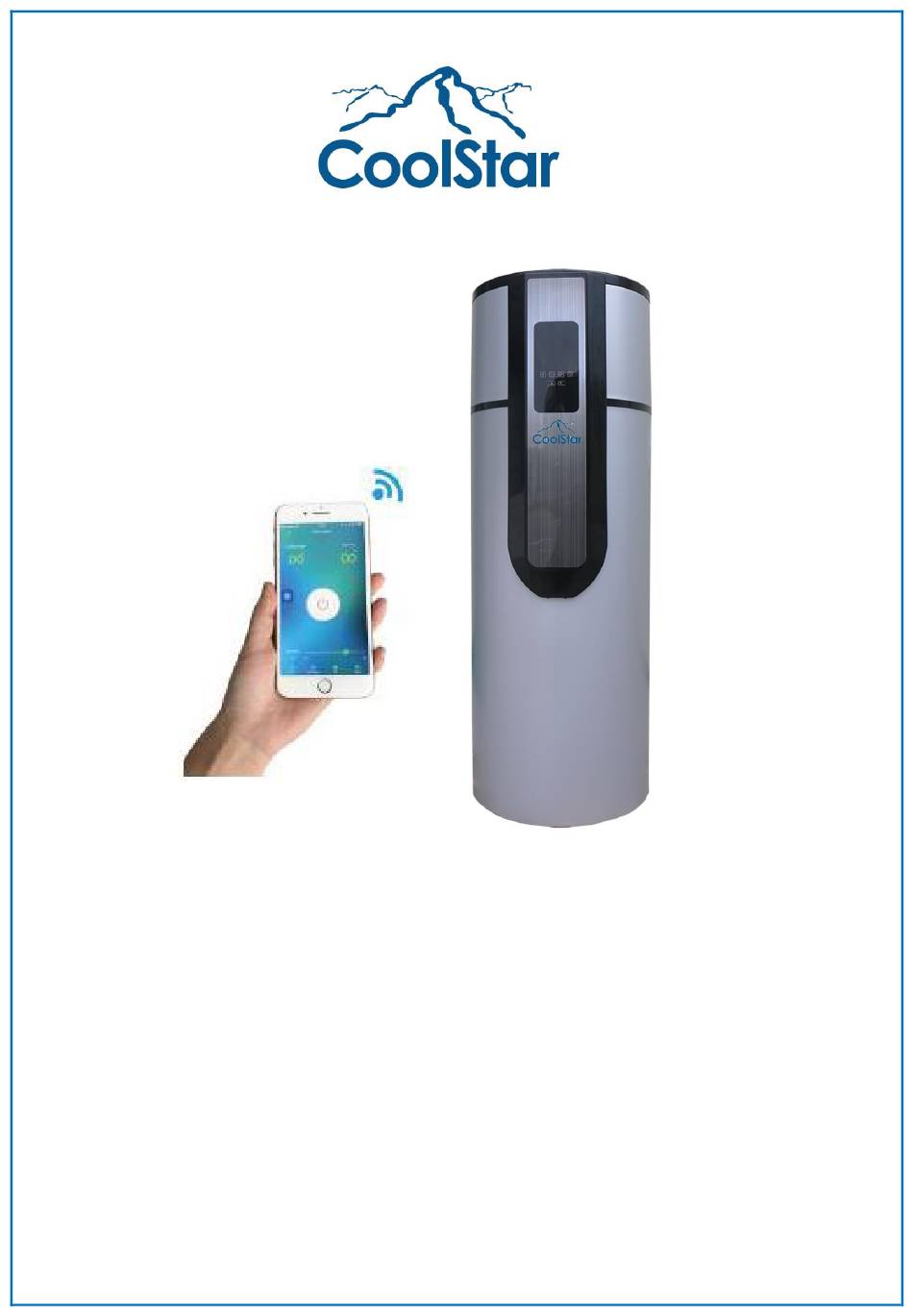

- Seite 1 CoolStar Wärmepumpen-Boiler Bedienungsanleitung CSWB200L CSWB300L...
-
Seite 2: Inhaltsverzeichnis
Digitale Controller Parametereinstellungen................. 23 Fehlfunktion des Geräts und Fehlercodes ..................26 Instandhaltung ........................... 28 Wartungsarbeiten ..........................28 Fehlerbehebung ......................... 29 Umweltinformationen ........................ 29 Entsorgungsanforderungen ......................29 Schaltplan ..........................30 200L/300L............................. 30 Temperatursensor R-T-Konvertierungstabelle ................31 CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 3: Dieses Handbuch
Heizsystemen. Durch die Nutzung der erneuerbaren Energiequelle wird viel weni- ger Energie verbraucht. Kompaktes Design Die Geräte sind speziell für die Bereitstellung von Warmwasser für Familien konzipiert. Die äu- ßerst kompakte Struktur und das elegante Design eignen sich für die Installation in Innenräu- men. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 4: Sicherheitshinweise
Geräts geeignet sein, ohne dass Geräusche oder Vibrationen auftreten. Wenn Sie das Gerät in einem kleinen Raum installieren, treffen Sie bitte Maßnahmen (z. B. ausrei- chende Belüftung), um die Erstickung durch das Austreten von Kältemittel zu verhindern. CoolStar - Wärmepumpenboiler – Switzerland... - Seite 5 Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Ziehen Sie die Etiketten am Gerät nicht ab. Die Etiketten dienen der Warnung oder Erinnerung. Wenn Sie sie aufbewahren, können Sie Ihren sicheren Betrieb gewährleisten. CoolStar - Wärmepumpenboiler – Switzerland...
-
Seite 6: Vorsicht
Zu heißes Wasser (über 50 ° C) in der Heizeinheit kann zu Verletzungen füh- ren. Die Installationshöhe des Netzteils sollte über 1,8 m liegen. Wenn Wasser spritzt, kann das Gerät vor Wasser geschützt werden. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 7: Überblick Über Die Einheit
Überblick über die Einheit Teile und Beschreibungen CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 8: Masse
Masse CSWB200L CSWB300L Φ560 Φ640 Φ177 Φ177 1125 1230 1030 1745 1870 1025 1000 1170 1280 32.5 32.5 1080 1230 CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 9: Schematische Übersicht Über Den Wasser- Und Kühlkreislauf
Schematische Übersicht über den Wasser- und Kühlkreislauf Wählen Sie die geeignete Einheit In der folgenden Tabelle finden Sie die geeignete Einheit. Familienmitglieder Tankinhalt 4 - 5 Personen 200L Mehr als 6 Personen 300L Hinweis: Die Tabelle dient nur als Referenz. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 10: Installation
Bei dieser Art der Handhabung wird empfohlen, den maximal zulässigen Neigungswinkel von 45 Grad nicht zu überschreiten. Wenn ein Transport in einer geneigten Position nicht vermieden werden kann, sollte das Gerät eine Stunde nach dem Einsetzen in die Endposi- tion in Betrieb genommen werden. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 11: Erforderlicher Serviceraum
Die Gesamtlänge der Kanäle sollte nicht länger als 8 m sein oder der maximale statische Druck sollte 60 Pa nicht überschreiten. Denken Sie daran, dass die Biegestelle des Kanals nicht mehr als 4 m beträgt. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 12: Installationsübersicht
Installationsübersicht Solarwärmetauscherspule ist optional. CoolStar - Wärmepumpenboiler – Switzerland... - Seite 13 Gerät bitte auf dem horizontalen Boden. Andernfalls stellen Sie bitte sicher, dass sich die Ablassöffnung an der niedrigsten Stelle befindet. Die Empfehlung des Neigungswinkels der zu schleifenden Einheit sollte nicht mehr als 2 Grad betragen. CoolStar - Wärmepumpenboiler – Switzerland...
-
Seite 14: Einbaulagen
Solarpanel oder externe Wärmepumpe könnten die zweite Wärmequelle sein Geräte können mit Solarpanel, externer Wärmepumpe, Kessel oder einer anderen Energie- quelle arbeiten. Hinweis: Wählen Sie den richtigen Pfad, um das Gerät zu bewegen. Dieses Gerät entspricht den einschlägigen technischen Normen für elektrische Geräte. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 15: Wasserkreislauf
Wenn das Gerät gereinigt, bewegt usw. werden muss, sollte der Tank geleert werden. Schließen Sie den Kaltwassereinlass Öffnen Sie den Heißwasserauslass und das manuelle Ventil des Abflussrohrs Starten Sie die Wasserentleerung Nach dem Entleeren das Handventil schließen. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 16: Kabelverbindung
Messen Sie die Wassertemperatur, um die Welligkeit der Wassertemperatur zu überprü- fen. Sobald die Parameter eingestellt wurden, kann der Benutzer die Parameter nicht mehr optional ändern. Bitte wenden Sie sich hierzu an einen qualifizierten Servicetechniker. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 17: Betrieb Der Innenheit
1. Schalten Sie das Gerät ein Wenn Sie das Gerät einschalten, werden 3 Sekunden lang ganze Symbole auf dem Con- troller-Bildschirm angezeigt. Nachdem überprüft wurde, ob alles in Ordnung ist, wechselt das Gerät in den Standby-Modus. CoolStar - Wärmepumpenboiler – Switzerland... - Seite 18 , um die Stunden- / Minuteneinstellung zu ändern. Drü- cken Sie die Tasten und . Tasten zum Einstellen der genauen Stunde (n) und Minute (n); Drücken Sie die Taste erneut, um zu bestätigen und zu beenden. CoolStar - Wärmepumpenboiler – Switzerland...
- Seite 19 1. Überprüfen Sie die Temperaturen und EXV-Öffnungsschritte Drücken Sie diese Taste kurz, um die Eingangstemperatur und die EXV- Öffnungsschrittprüfung zu überprüfen. Drücken Sie die Tasten und , um die Werte des Temperatursensors und die EXV-Öffnungsschritte (Parameter A-F) zu überprüfen. CoolStar - Wärmepumpenboiler – Switzerland...
- Seite 20 ändern. Bitte bitten Sie einen qualifizierten Servicetechniker, dies bei Bedarf zu tun. 7. Fehlercodes Wenn im Standby- oder Betriebszustand eine Fehlfunktion vorliegt, stoppt das Gerät automatisch und zeigt den Fehlercode auf dem linken Bildschirm der Steuerung an. CoolStar - Wärmepumpenboiler – Switzerland...
-
Seite 21: Led-Symbole
Parameterwert angezeigt. Im Falle einer Fehlfunktion wird in diesem Abschnitt der zugehörige Fehlercode angezeigt. 9. Zeitanzeige Das Display zeigt die Uhrzeit oder die Timerzeit an. 10. Timer "EIN" Das Symbol zeigt an, dass die Timer-EIN-Funktion aktiviert ist. CoolStar - Wärmepumpenboiler – Switzerland... - Seite 22 11. Timer "AUS" Das Symbol zeigt an, dass die Timer-AUS-Funktion aktiviert ist. 12. Fehler Das Symbol zeigt an, dass eine Fehlfunktion vorliegt. CoolStar - Wärmepumpenboiler – Switzerland...
-
Seite 23: Digitale Controller Parametereinstellungen
Einstellbar 15～50℃ stellung Starttemperaturdifferenz 1-15℃ 2℃ Einstellbar der Rückstaupumpe Temperaturdifferenz der Einstellbar 5-20℃ 5℃ Solarpumpe Differential der Solarpumpe 2℃ Einstellbar 1-4℃ zurück 0 wird nicht durch Niedertemperaturheizung elektrische Hei- ersetzt Wärmepumpen zung ersetzt. / 1 CoolStar - Wärmepumpenboiler – Switzerland... - Seite 24 Abtastfrequenz der Umge- Einstellbar 2-120min 15min bungstemperatur Elektrische Heizungsrege- lung nach Erreichen der Einstellbar Temperatur der Wärme- pumpe Elektrische Heizung startet 1-10℃ 3℃ Einstellbar Maximale eingestellte Tem- peratur der elektrischen Einstellbar 65-85℃ 75℃ Heizung Gateway-Anwendung Einstellbar CoolStar - Wärmepumpenboiler – Switzerland...
- Seite 25 -9 ~ 99°C Tatsächlicher Testwert Umgebungstemparatur -9 ~ 99°C Tatsächlicher Testwert Elektronische Expansions- 10 ~ 47 step N * 10 Schritt ventilstufe Elektronische Expansions- N*10 6～47 ventilöffnung Spezifische Berechnung siehe Tatsächlicher Sollwert 10～70℃ Teil Heizmodus CoolStar - Wärmepumpenboiler – Switzerland...
-
Seite 26: Fehlfunktion Des Geräts Und Fehlercodes
3) Die elektroni- (HP Switch) ter. If not, (6 Blitze 1 dunkel) sche Expansions- charge water ventilbaugruppe 3) Replace the blockiert electronic ex- 4) Zu viel Kälte- pansion valve as- mittel sembly CoolStar - Wärmepumpenboiler – Switzerland... - Seite 27 (alle langen Blitze) ☆☆☆☆☆☆☆☆ ● Elektrische Ti- verpflichten tananoden (12 Blitze 1 dunkel) 1) Die Kommuni- Überprüfen Sie, kationsleitung ist Kommunikati- ob der Kommu- Hell nicht an die onsfehler nikationsleitung Steckdose ange- eingesteckt ist. schlossen. CoolStar - Wärmepumpenboiler – Switzerland...
-
Seite 28: Instandhaltung
Es wird empfohlen, eine niedrigere Temperatur einzustellen, um die Wärmeabgabe zu verringern, Ablagerungen zu vermeiden und Energie zu sparen, wenn das Auslasswasser ausreicht. Reinigen Sie den Luftfilter regelmäßig, um eine effiziente Leistung zu gewährleisten. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 29: Fehlerbehebung
Versuchen Sie nicht, das System selbst zu zerlegen: Die Demontage des Systems, die Behand- lung des Kältemittels, des Öls und anderer Teile muss von einem qualifizierten Installateur gemäß durchgeführt werden. Die Geräte müssen zur Wiederverwendung in einer speziellen Behandlungseinrichtung behandelt werden. CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 30: Schaltplan
Schaltplan Bitte beachten Sie den Schaltplan auf dem Schaltkasten. 200L/300L CoolStar - Wärmepumpenboiler – Switzerland... -
Seite 31: Temperatursensor R-T-Konvertierungstabelle
