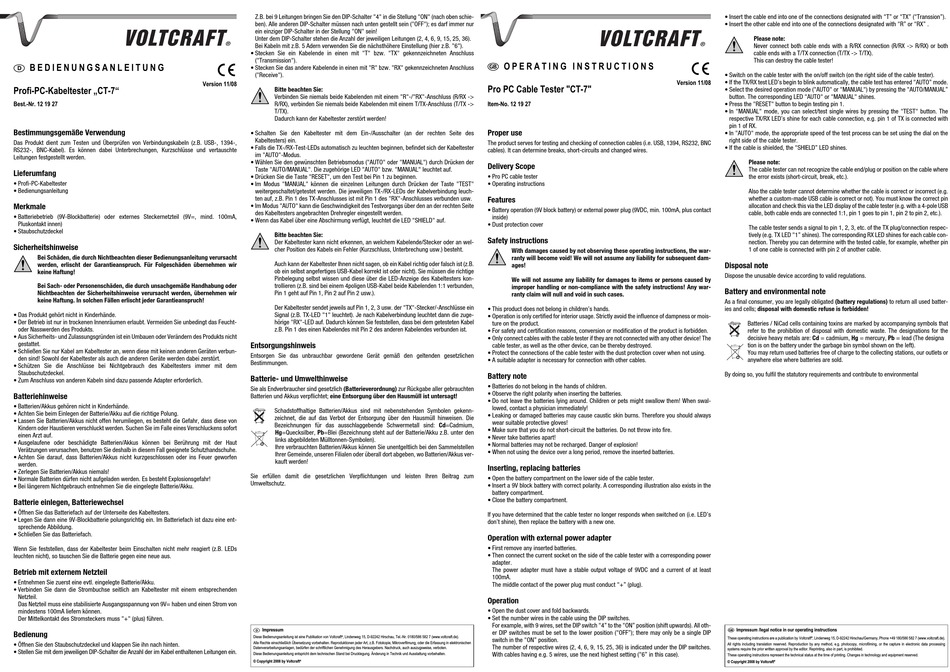

VOLTCRAFT CT-7 Bedienungsanleitung

VOLTCRAFT
B E D I E N U N G S A N L E I T U N G

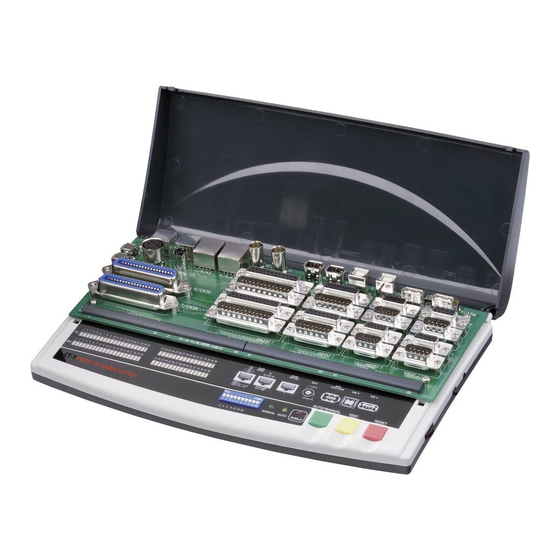

Profi-PC-Kabeltester „CT-7"
Best.-Nr. 12 19 27
Bestimmungsgemäße Verwendung
Das Produkt dient zum Testen und Überprüfen von Verbindungskabeln (z.B. USB-, 1394-,
RS232-, BNC-Kabel). Es können dabei Unterbrechungen, Kurzschlüsse und vertauschte
Leitungen festgestellt werden.
Lieferumfang
• Profi-PC-Kabeltester
• Bedienungsanleitung
Merkmale
• Batteriebetrieb (9V-Blockbatterie) oder externes Steckernetzteil (9V=, mind. 100mA,
Pluskontakt innen)
• Staubschutzdeckel
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir
keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
• Das Produkt gehört nicht in Kinderhände.
• Der Betrieb ist nur in trockenen Innenräumen erlaubt. Vermeiden Sie unbedingt das Feucht-
oder Nasswerden des Produkts.
• Aus Sicherheits- und Zulassungsgründen ist ein Umbauen oder Verändern des Produkts nicht
gestattet.
• Schließen Sie nur Kabel am Kabeltester an, wenn diese mit keinen anderen Geräten verbun-
den sind! Sowohl der Kabeltester als auch die anderen Geräte werden dabei zerstört.
• Schützen Sie die Anschlüsse bei Nichtgebrauch des Kabeltesters immer mit dem
Staubschutzdeckel.
• Zum Anschluss von anderen Kabeln sind dazu passende Adapter erforderlich.
Batteriehinweise
• Batterien/Akkus gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterie/Akku auf die richtige Polung.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von
Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass Batterien/Akkus nicht kurzgeschlossen oder ins Feuer geworfen
werden.
• Zerlegen Sie Batterien/Akkus niemals!
• Normale Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr!
• Bei längerem Nichtgebrauch entnehmen Sie die eingelegte Batterie/Akku.
Batterie einlegen, Batteriewechsel
• Öffnen Sie das Batteriefach auf der Unterseite des Kabeltesters.
• Legen Sie dann eine 9V-Blockbatterie polungsrichtig ein. Im Batteriefach ist dazu eine ent-
sprechende Abbildung.
• Schließen Sie das Batteriefach.
Wenn Sie feststellen, dass der Kabeltester beim Einschalten nicht mehr reagiert (z.B. LEDs
leuchten nicht), so tauschen Sie die Batterie gegen eine neue aus.
Betrieb mit externem Netzteil
• Entnehmen Sie zuerst eine evtl. eingelegte Batterie/Akku.
• Verbinden Sie dann die Strombuchse seitlich am Kabeltester mit einem entsprechenden
Netzteil.
Das Netzteil muss eine stabilisierte Ausgangsspannung von 9V= haben und einen Strom von
mindestens 100mA liefern können.
Der Mittelkontakt des Stromsteckers muss "+" (plus) führen.
Bedienung
• Öffnen Sie den Staubschutzdeckel und klappen Sie ihn nach hinten.
• Stellen Sie mit dem jeweiligen DIP-Schalter die Anzahl der im Kabel enthaltenen Leitungen ein.
Z.B. bei 9 Leitungen bringen Sie den DIP-Schalter "4" in die Stellung "ON" (nach oben schie-
ben). Alle anderen DIP-Schalter müssen nach unten gestellt sein ("OFF"); es darf immer nur
ein einziger DIP-Schalter in der Stellung "ON" sein!
Unter dem DIP-Schalter stehen die Anzahl der jeweiligen Leitungen (2, 4, 6, 9, 15, 25, 36).
®
Bei Kabeln mit z.B. 5 Adern verwenden Sie die nächsthöhere Einstellung (hier z.B. "6").
• Stecken Sie ein Kabelende in einen mit "T" bzw. "TX" gekennzeichneten Anschluss
("Transmission").
°
• Stecken Sie das andere Kabelende in einen mit "R" bzw. "RX" gekennzeichneten Anschluss
("Receive").
Version 11/08
Bitte beachten Sie:
Verbinden Sie niemals beide Kabelenden mit einem "R"-/"RX"-Anschluss (R/RX ->
R/RX), verbinden Sie niemals beide Kabelenden mit einem T/TX-Anschluss (T/TX ->
T/TX).
Dadurch kann der Kabeltester zerstört werden!
• Schalten Sie den Kabeltester mit dem Ein-/Ausschalter (an der rechten Seite des
Kabeltesters) ein.
• Falls die TX-/RX-Test-LEDs automatisch zu leuchten beginnen, befindet sich der Kabeltester
im "AUTO"-Modus.
• Wählen Sie den gewünschten Betriebsmodus ("AUTO" oder "MANUAL") durch Drücken der
Taste "AUTO/MANUAL". Die zugehörige LED "AUTO" bzw. "MANUAL" leuchtet auf.
• Drücken Sie die Taste "RESET", um den Test bei Pin 1 zu beginnen.
• Im Modus "MANUAL" können die einzelnen Leitungen durch Drücken der Taste "TEST"
weitergeschaltet/getestet werden. Die jeweiligen TX-/RX-LEDs der Kabelverbindung leuch-
ten auf, z.B. Pin 1 des TX-Anschlusses ist mit Pin 1 des "RX"-Anschlusses verbunden usw.
• Im Modus "AUTO" kann die Geschwindigkeit des Testvorgangs über den an der rechten Seite
des Kabeltesters angebrachten Drehregler eingestellt werden.
• Wenn das Kabel über eine Abschirmung verfügt, leuchtet die LED "SHIELD" auf.
Bitte beachten Sie:
Der Kabeltester kann nicht erkennen, an welchem Kabelende/Stecker oder an wel-
cher Position des Kabels ein Fehler (Kurzschluss, Unterbrechung usw.) besteht.
Auch kann der Kabeltester Ihnen nicht sagen, ob ein Kabel richtig oder falsch ist (z.B.
ob ein selbst angefertiges USB-Kabel korrekt ist oder nicht). Sie müssen die richtige
Pinbelegung selbst wissen und diese über die LED-Anzeige des Kabeltesters kon-
trollieren (z.B. sind bei einem 4poligen USB-Kabel beide Kabelenden 1:1 verbunden,
Pin 1 geht auf Pin 1, Pin 2 auf Pin 2 usw.).
Der Kabeltester sendet jeweils auf Pin 1, 2, 3 usw. der "TX"-Stecker/-Anschlüsse ein
Signal (z.B. TX-LED "1" leuchtet). Je nach Kabelverbindung leuchtet dann die zuge-
hörige "RX"-LED auf. Dadurch können Sie feststellen, dass bei dem getesteten Kabel
z.B. Pin 1 des einen Kabelendes mit Pin 2 des anderen Kabelendes verbunden ist.
Entsorgungshinweis
Entsorgen Sie das unbrauchbar gewordene Gerät gemäß den geltenden gesetzlichen
Bestimmungen.
Batterie- und Umwelthinweise
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekenn-
zeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die
Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf der Batterie/Akku z.B. unter den
links abgebildeten Mülltonnen-Symbolen).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen
Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus ver-
kauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft ® , Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2008 by Voltcraft ®
VOLTCRAFT
O P E R A T I N G I N S T R U C T I O N S
Pro PC Cable Tester "CT-7"
Item-No. 12 19 27
Proper use
The product serves for testing and checking of connection cables (i.e. USB, 1394, RS232, BNC
cables). It can determine breaks, short-circuits and changed wires.
Delivery Scope
• Pro PC cable tester
• Operating instructions
Features
• Battery operation (9V block battery) or external power plug (9VDC, min. 100mA, plus contact
inside)
• Dust protection cover
Safety instructions
With damages caused by not observing these operating instructions, the war-
ranty will become void! We will not assume any liability for subsequent dam-
ages!
We will not assume any liability for damages to items or persons caused by
improper handling or non-compliance with the safety instructions! Any war-
ranty claim will null and void in such cases.
• This product does not belong in children's hands.
• Operation is only certified for interior usage. Strictly avoid the influence of dampness or mois-
ture on the product.
• For safety and certification reasons, conversion or modification of the product is forbidden.
• Only connect cables with the cable tester if they are not connected with any other device! The
cable tester, as well as the other device, can be thereby destroyed.
• Protect the connections of the cable tester with the dust protection cover when not using.
• A suitable adapter is necessary for connection with other cables.
Battery note
• Batteries do not belong in the hands of children.
• Observe the right polarity when inserting the batteries.
• Do not leave the batteries lying around. Children or pets might swallow them! When swal-
lowed, contact a physician immediately!
• Leaking or damaged batteries may cause caustic skin burns. Therefore you should always
wear suitable protective gloves!
• Make sure that you do not short-circuit the batteries. Do not throw into fire.
• Never take batteries apart!
• Normal batteries may not be recharged. Danger of explosion!
• When not using the device over a long period, remove the inserted batteries.
Inserting, replacing batteries
• Open the battery compartment on the lower side of the cable tester.
• Insert a 9V block battery with correct polarity. A corresponding illustration also exists in the
battery compartment.
• Close the battery compartment.
If you have determined that the cable tester no longer responds when switched on (i.e. LED's
don't shine), then replace the battery with a new one.
Operation with external power adapter
• First remove any inserted batteries.
• Then connect the current socket on the side of the cable tester with a corresponding power
adapter.
The power adapter must have a stable output voltage of 9VDC and a current of at least
100mA.
The middle contact of the power plug must conduct "+" (plug).
Operation
• Open the dust cover and fold backwards.
• Set the number wires in the cable using the DIP switches.
For example, with 9 wires, set the DIP switch "4" to the "ON" position (shift upwards). All oth-
er DIP switches must be set to the lower position ("OFF"); there may only be a single DIP
switch in the "ON" position.
The number of respective wires (2, 4, 6, 9, 15, 25, 36) is indicated under the DIP switches.
With cables having e.g. 5 wires, use the next highest setting ("6" in this case).
• Insert the cable end into one of the connections designated with "T" or "TX" ("Transsion").
• Insert the other cable end into one of the connections designated with "R" or "RX" .
Please note:
®
Never connect both cable ends with a R/RX connection (R/RX -> R/RX) or both
cable ends with a T/TX connection (T/TX -> T/TX).
This can destroy the cable tester!
°
• Switch on the cable tester with the on/off switch (on the right side of the cable tester).
• If the TX/RX test LED's begin to blink automatically, the cable test has entered "AUTO" mode.
Version 11/08
• Select the desired operation mode ("AUTO" or "MANUAL") by pressing the "AUTO/MANUAL"
button. The corresponding LED "AUTO" or "MANUAL" shines.
• Press the "RESET" button to begin testing pin 1.
• In "MANUAL" mode, you can select/test single wires by pressing the "TEST" button. The
respective TX/RX LED's shine for each cable connection, e.g. pin 1 of TX is connected with
pin 1 of RX.
• In "AUTO" mode, the appropriate speed of the test process can be set using the dial on the
right side of the cable tester.
• If the cable is shielded, the "SHIELD" LED shines.
Please note:
The cable tester can not recognize the cable end/plug or position on the cable where
the error exists (short-circuit, break, etc.).
Also the cable tester cannot determine whether the cable is correct or incorrect (e.g.
whether a custom-made USB cable is correct or not). You must know the correct pin
allocation and check this via the LED display of the cable tester (e.g. with a 4-pole USB
cable, both cable ends are connected 1:1, pin 1 goes to pin 1, pin 2 to pin 2, etc.).
The cable tester sends a signal to pin 1, 2, 3, etc. of the TX plug/connection respec-
tively (e.g. TX LED "1" shines). The corresponding RX LED shines for each cable con-
nection. Thereby you can determine with the tested cable, for example, whether pin
1 of one cable is connected with pin 2 of another cable.
Disposal note
Dispose the unusable device according to valid regulations.
Battery and environmental note
As a final consumer, you are legally obligated (battery regulations) to return all used batter-
ies and cells; disposal with domestic refuse is forbidden!
Batteries / NiCad cells containing toxins are marked by accompanying symbols that
refer to the prohibition of disposal with domestic waste. The designations for the
decisive heavy metals are: Cd = cadmium, Hg = mercury, Pb = lead (The designa
tion is on the battery under the garbage bin symbol shown on the left).
You may return used batteries free of charge to the collecting stations, our outlets or
anywhere else where batteries are sold.
By doing so, you fulfil the statutory requirements and contribute to environmental
Impressum /legal notice in our operating instructions
®
These operating instructions are a publication by Voltcraft , Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing
systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2008 by Voltcraft ®
