Vorbereitungen
5.5. Gegenkühlung
Vorsicht:
Beachten Sie sämtliche gesetzlichen Bestimmungen und die Vorschriften der
Wasserversorgungsunternehmen, die am Betriebsort gelten.
Alle Schlauchanschlüsse gegen Abrutschen sichern.
ext SERIAL ALARM
Pt100
T16A
T16A
20
22

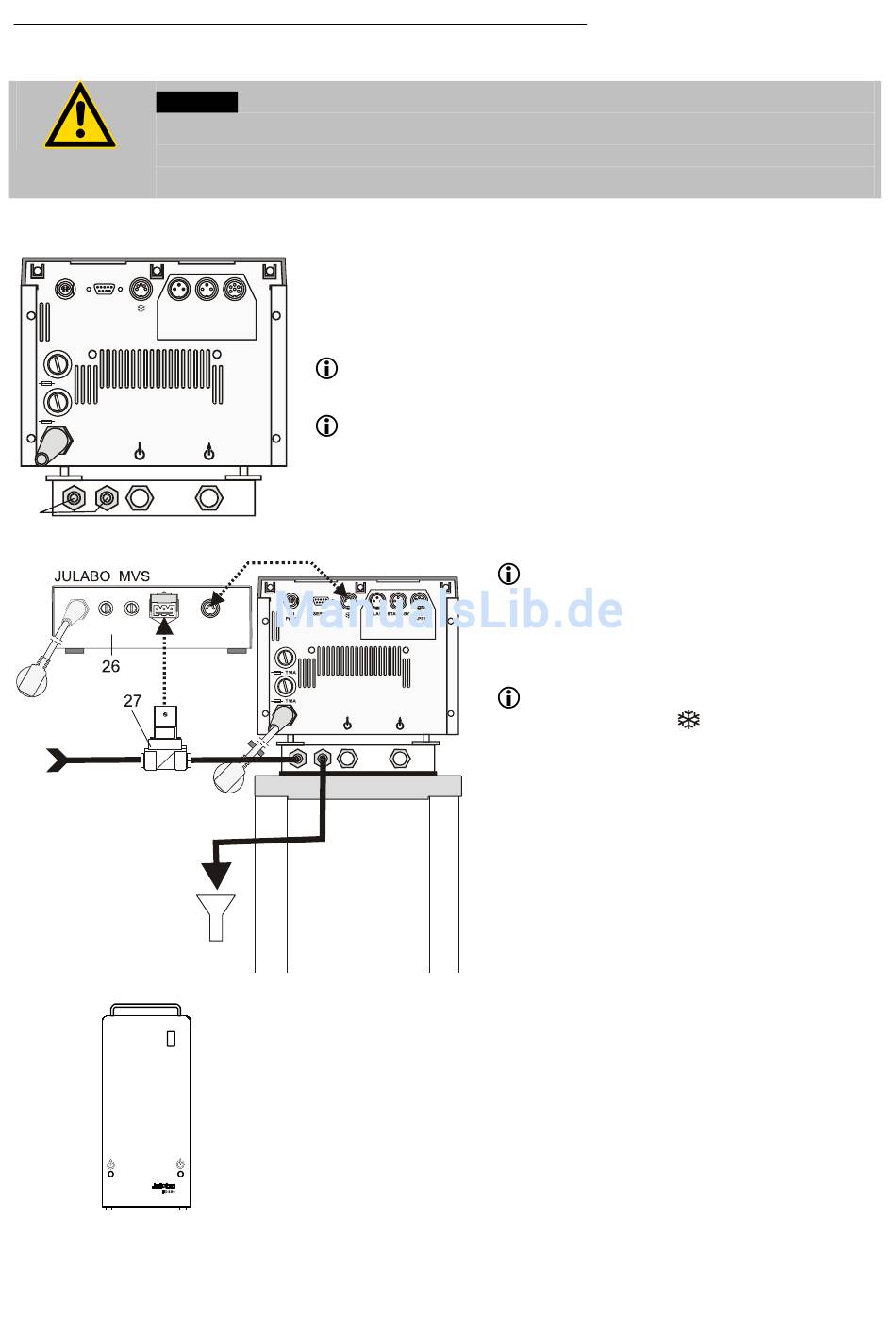

Für Arbeiten nahe der Umgebungstemperatur ist eine
Kühlschlange erforderlich.
• Kühlschlange (20) mit Hilfe von Schläuchen für den Zulauf an
STAND-BY REG+
das Kühlwasser anzuschließen und den Rücklauf in den
E-PROG
Abfluss leiten
Zur Kompensierung der Eigentemperatur genügt im
allgemeinen ein Kühlwasserstrom von 750 ml/min (15 °C).
Bei Arbeiten nahe der Umgebungstemperatur (20 °C) sollte die
Kühlwassertemperatur mindestens 5 °C niedriger sein als die
Arbeitstemperatur.
Hinweis:
Bestellnummer
FD200 ist als Kühlgerät für Flüssigkeiten in geschlossenen Kreisläufen
einsetzbar.
Dieser Durchlaufkühler wird in den Rücklauf des externen
Flüssigkeitskreislaufs eines Umwälzthermostaten und eines zu
temperierenden Gerätes eingefügt. Der durchströmenden Flüssigkeit
wird permanent Wärme entzogen.
Mit dem Magnetventilsteuergerät MVS
(26) und einem Magnetventil (27) lässt
sich ein sparsamer Wasserverbrauch
durch getaktete Gegenkühlung
erreichen.
Der Thermostat erkennt über die
Anschlussbuchse
ventilsteuergerät und stellt die
notwendigen Parameter automatisch ein.
Bestell-Nr. Bezeichnung
9 790 000 MVS Magnetventilsteuergerät
für Kühlwasser
8 980 700 Magnetventil für Kühlwasser
Durchlaufkühler FD200
9 655 825
(10) das Magnet-
