Transport und Installation
3 Elektrische Installation
■
Alle einschlägigen Vorschriften (z.B. EN 60204-1)
beachten.
■
Bei langen Zuleitungen Kabelquerschnitte entsprechend
den technischen Regeln wählen.
■
Elektrische Installation nach Schaltplan ausführen.
■
Die Kabel für die Steuerung/Regelung getrennt von Netz-
kabeln verlegen.
■
Steckverbindung zwischen Basisgerät und Außenluft-
modul herstellen (siehe Bild E6):
■
Revisionstür Außenluft öffnen.
■
Steckverbindungen nach Elektroschema herstellen.
■
Der Raumtemperatur- und der Außentemperaturfühler
werden im Schaltschrank lose geliefert. Die Temperatur-
fühler an geeigneter Stelle installieren und zu den Steck-
verbindungen am Gerät verdrahten.
■
Geräterahmen mit dem Fundamenterder verbinden und
mit einem Erdungsaufkleber kennzeichnen.
■
Alle Verbindungen gegen Selbstlockern sichern.
2
1
1
■
Kabeldurchführungen
1
■
Steckverbindung Basisgerät – Außenluftmodul
2
■
Revisionstür Außenluft
3
■
Steckverbindungen Temperaturfühler
4
■
3
Schaltkasten
5
■
Potentialausgleich am Geräterahmen
6
4
1) Bei der Geräteausführung mit Quellluftauslass sind unten in Bodennähe keine
Kabeldurchführungen vorgesehen.
5
6

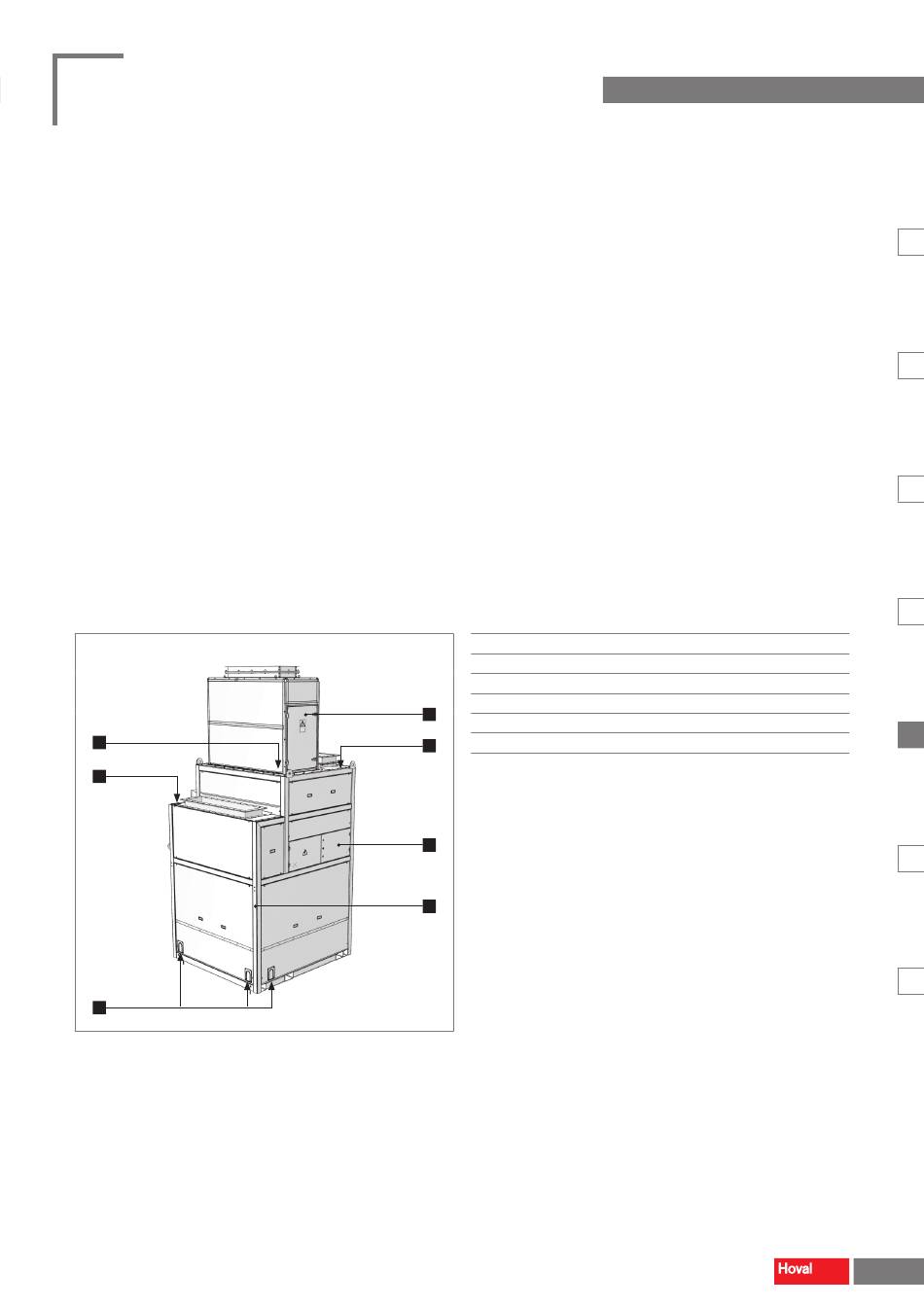

Bild E6: Elektrische Installation
Elektrische Installation
1)
