Seite DE-22 Inbetriebnahme
Türanschlag wechseln
HINWEIS
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem
Gerät kann zu Beschädigungen führen.
Gerät nicht mehr als 45° kippen.
■
Gerät nicht auf die Seite legen.
■
Wenn es Ihre räumlichen Verhältnisse erfor-
dern, können Sie bei Bedarf den Türanschlag
Ihres Geräts wechseln. Diese Arbeit erfordert
allerdings etwas handwerkliches Geschick.
Bitte lesen Sie die nachfolgenden Ar beits-
schrit te vollständig durch, bevor Sie mit der
Arbeit beginnen.
Für den Türanschlagwechsel benötigen Sie
folgendes Werkzeug:
– mittelgroßer Kreuzschlitz-Schraubendreher
– mittelgroßer Schlitz-Schraubendreher

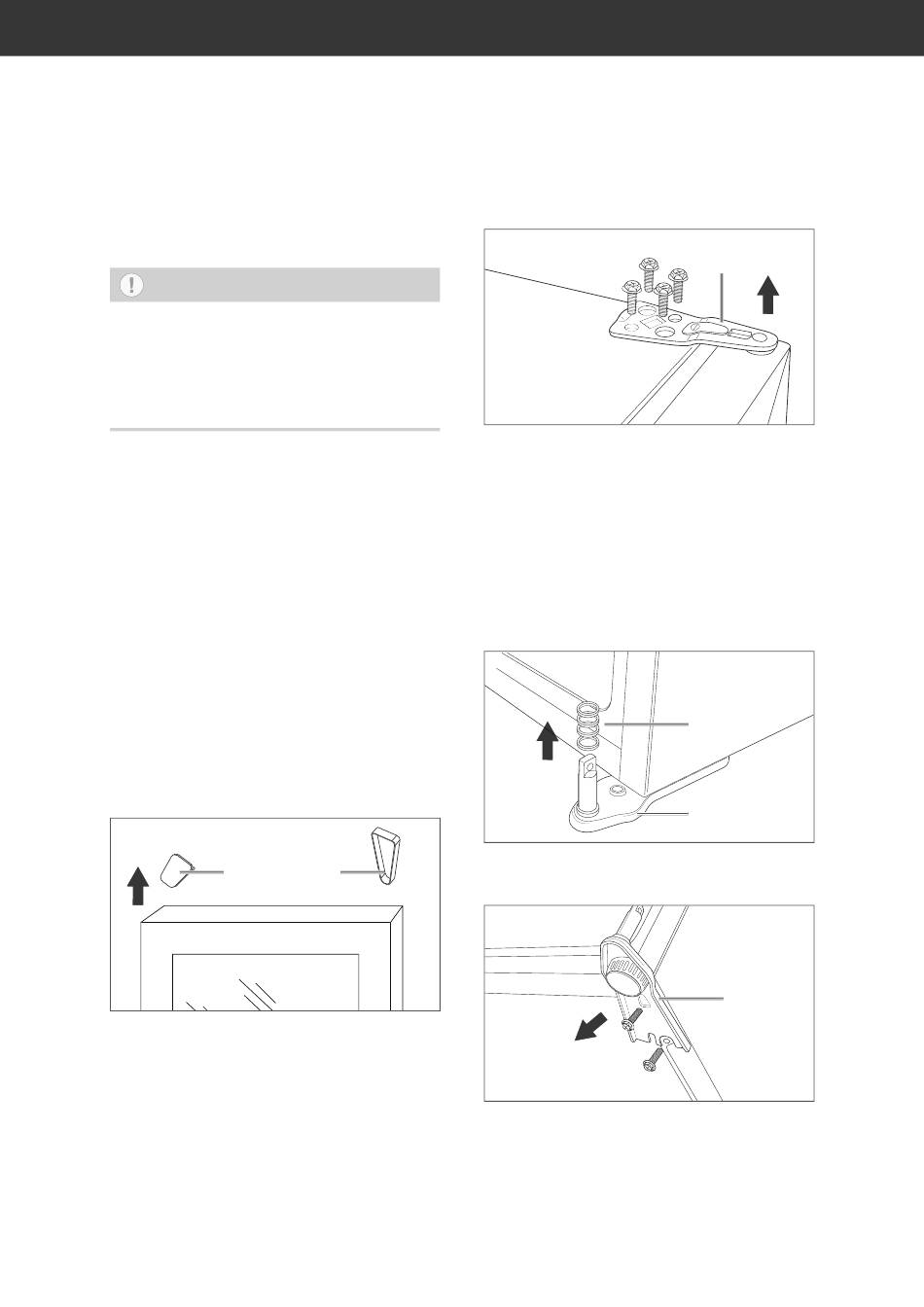

Glastür abmontieren
1. Stellen Sie sicher, dass das Gerät nicht
ans Stromnetz an ge schlos sen ist.
2. Nehmen Sie die Präsentationsbox und die
Flaschen borde heraus.
(16)
3. Drücken Sie die Blindplatte (16) und die
Scharnierabdeckung (17) vorsichtig mit ei-
nem Schlitz-Schraubendreher nach oben
und heben Sie sie ab.
Bewahren Sie die Blindplatte und die
Scharnierabdeckung gut auf.
(17)
(20)
4. Sorgen Sie dafür, dass die Glastür (3)
nicht wegrutschen kann und lösen Sie die
Schrauben (20) am oberen Scharnier (18).
Verwenden Sie dazu einen Kreuz-
schlitz-Schraubendreher.
5. Entnehmen Sie die Schrauben und das
obere Scharnier und bewahren Sie alle
Teile gut auf.
6. Heben Sie die Glastür nach oben ab und
stellen Sie sie beiseite.
7. Nehmen Sie die Unterlegscheiben (21)
vom unteren Scharnier (19) ab.
(22)
8. Lösen Sie die Schrauben (22) und ziehen
Sie das untere Scharnier vom Gerät ab.
(18)
(21)
(19)
(19)
