ANHANG
KÜRZEN DER KABELSONDEN
Nur für die Ausführung 'allgemeine Anwendung' erlaubt, nicht bei Geräten mit
Vorbemerkung
Messen Sie die tatsächliche Kabellänge und ziehen Sie davon die gewünschte Endlänge ab.
Dadurch wird bestimmt, welche Länge in Schritt 5 abgeschnitten werden muß.
Bsp.

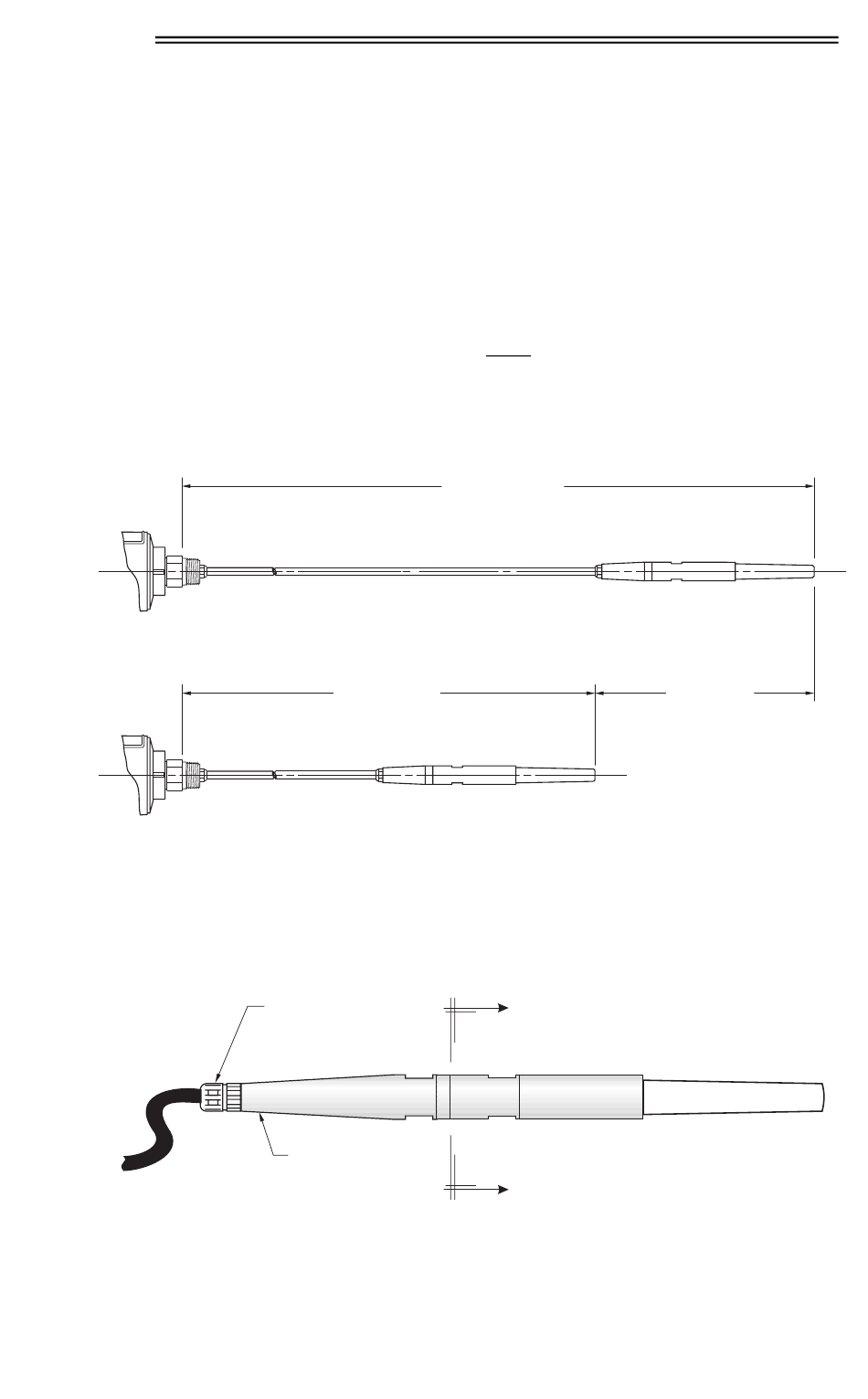

1. Die Fixiermutter herausschrauben, den Druckring lösen und das Kabel lockern.
2. Oberes und unteres Sondenteil mit zwei Schraubschlüsseln (17 mm) auseinander-
schrauben, so daß die 3 Leitungsdrähte und die Zugentlastung freigelegt werden.
PL-540-3
Ex-Zulassung, siehe Firmenschild.
tatsächliche Länge
gewünschte Länge
Überschuß
gewünschte
Länge
Fixiermutter
oberes Sondenteil
22
10 m
- 9 m
=
1 m
tatsächliche
Länge
Über-
schuß
unteres Sondenteil
