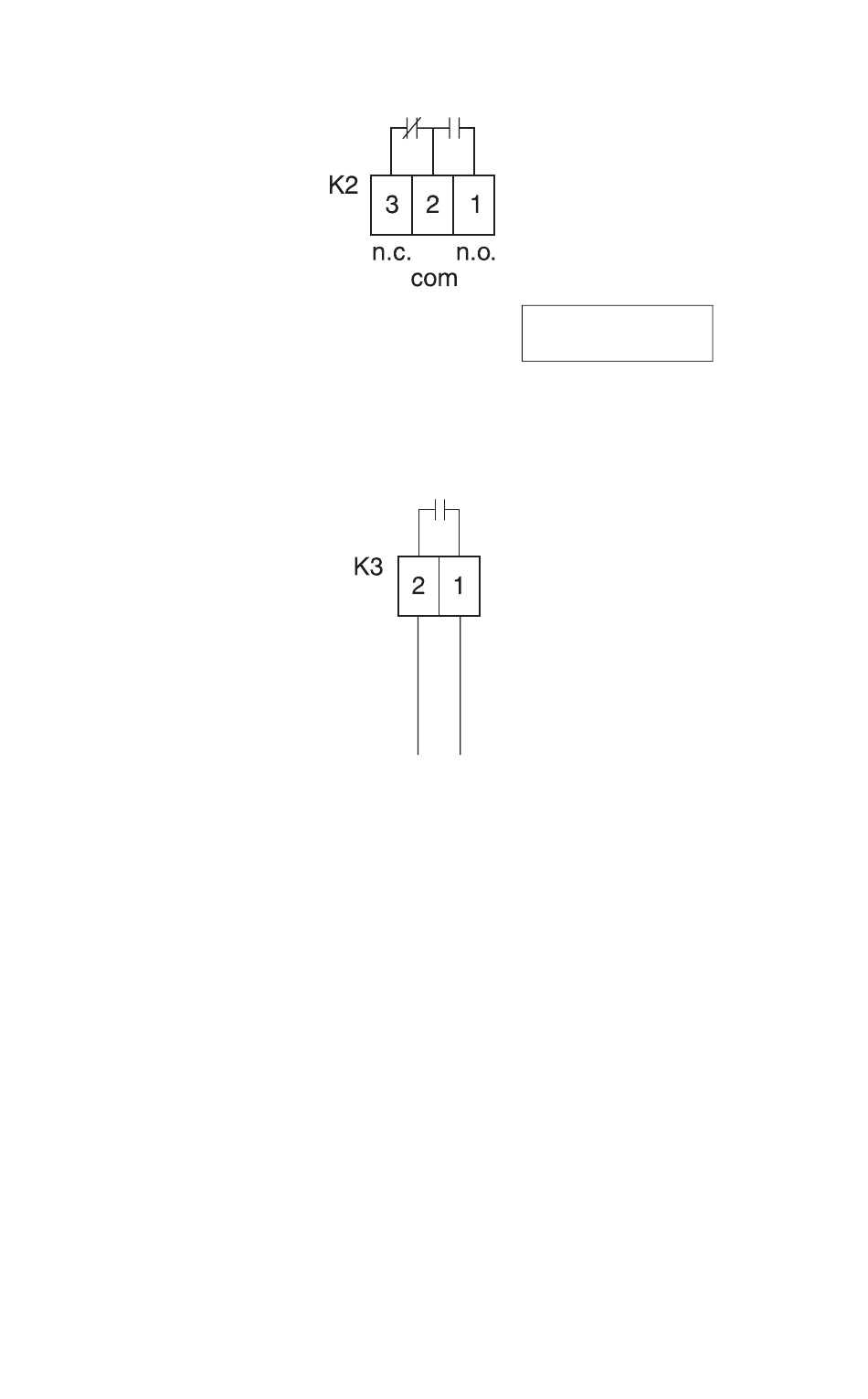

ANSCHLUß RELAISAUSGANG
TRANSISTORAUSGANG
Schaltkreis in abgefallenem Zustand gezeigt, Nennleistung K3 Kontakt
250 VAC / 300 VDC, 100 mA max., nicht gepolt.
Wenn mit dem Transistorausgang und / oder den Relaisausgängen ein externes
Relais unter Verwendung von Gleichspannung betrieben werden soll, dann
müssen Schutzdioden angeschlossen werden. Achten Sie dabei auf die richtige
Polarität. Die Schutzdiode verhindert eine mögliche Beschädigung des
Ausgangs / Relais durch induktive Spannungsspitzen, die durch die Relaisspule
PL-540-3
Transistorausgang zum Kontrollgerät des Kunden
erzeugt werden können.
n.c. = normal geschlossen
n.o. = normal geöffnet
com = gemeinsame Leitung
14
Relais in spannungslosem
Zustand dargestellt,
Nennleistung K2 Kontakt
8 A bei 250 VAC /
5 A bei 30 VDC
98/03/30
