Fall 1

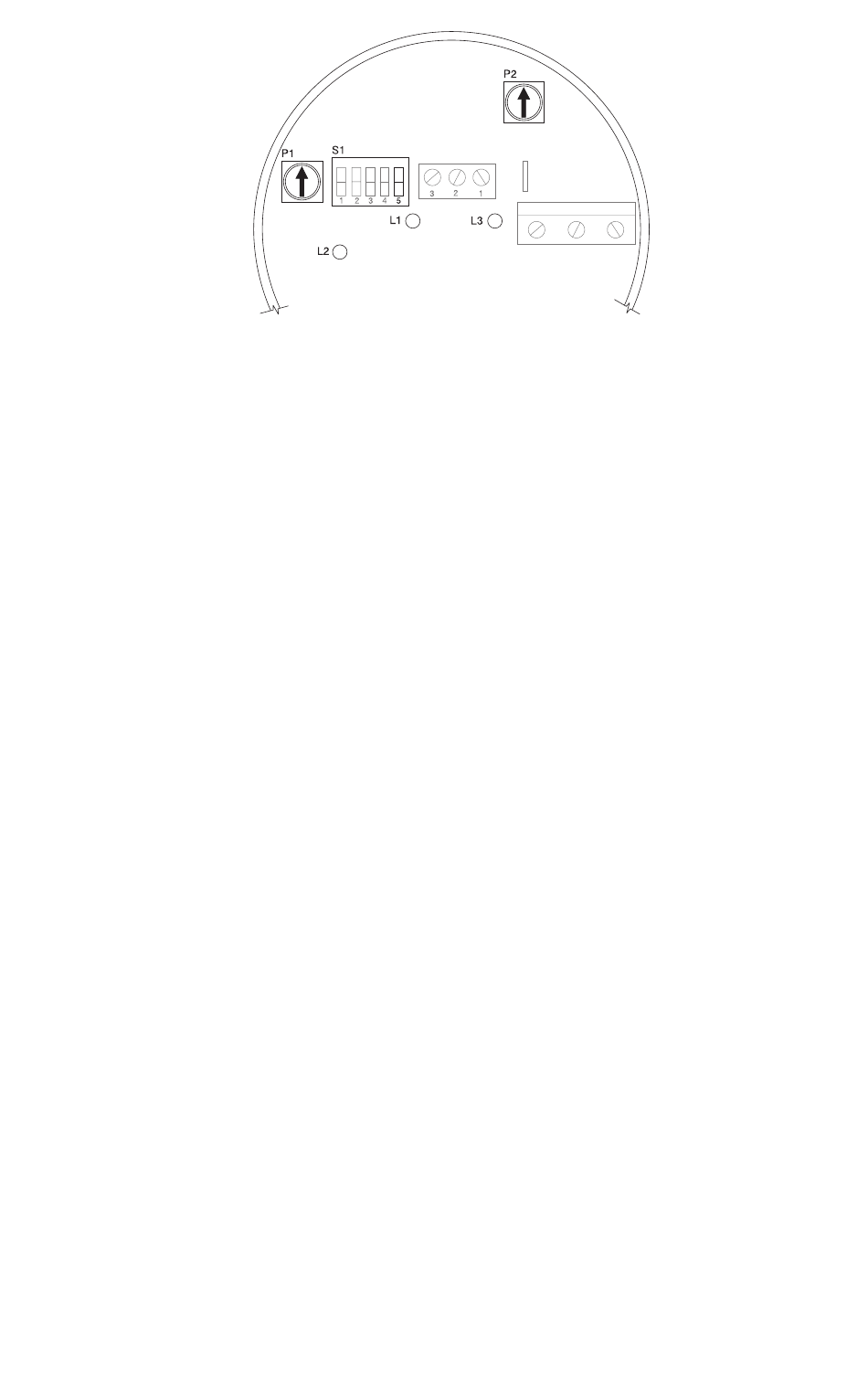

Vorbemerkung: - L3 (grün) muß aufleuchten
- beide Potentiometer P1 und P2 vollständig gegen den Uhrzeigersinn drehen
- S1 Schalter Nr. 1 - 4 auf ' off ' und Nr. 5 auf ' on ' stellen (normale Empfindlichkeit)
1. Während der Sensor weder zum Material noch zu anderen Gegenständen (100 mm
Umkreis) Kontakt hat, P2 im Uhrzeigersinn so weit drehen, bis L1 (gelb) aufleuchtet.
2. Potentiometer P2 gegen den Uhrzeigersinn drehen, bis L1 erlischt.
Fall 2
Vorbemerkung: - L3 (grün) muß aufleuchten
- P1 vollständig gegen den Uhrzeigersinn und P2 im Uhrzeigersinn drehen
- S1 Schalter Nr. 1 - 4, sowie Nr. 5 auf ' off ' stellen (niedrige Empfindlichkeit)
1. Den Füllstand so regeln, daß der Sensor überflutet ist. L1 (gelb) muß aufleuchten;
andernfalls S1 Schalter 5 auf ' on ' stellen (auf normale Empfindlichkeit zurück; die
geeignete Stellung des S1 Schalters 5 hängt von der Dielektrizitätskonstante ab).
2. Füllstand soweit senken, bis der Sensor nicht mehr mit dem Material in Berührung
kommt. Dabei sollte so viel Material wie möglich am Sensor haften bleiben.
3. P2 gegen den Uhrzeigersinn drehen, bis L1 erlischt. Um sich von der präzisen
Einstellung des Schalters zu überzeugen, sollte er mehrmals in beide Richtungen
gedreht werden. Halten Sie die Stellung, an der L1 gerade erlischt.
Fall 3
Vorbemerkung: - L3 (grün) muß aufleuchten
- P1 vollständig gegen den Uhrzeigersinn und P2 im Uhrzeigersinn drehen
- S1 Schalter Nr. 1 - 5 auf ' off ' stellen
1. Sensor in das Material eintauchen, das die niedrigere Dielektrizitätskonstante besitzt.
L1 (gelb) muß aufleuchten, ansonsten Schalter 5 auf 'on' stellen (normale Empfindlichk.)
2. Potentiometer P2 gegen den Uhrzeigersinn drehen, bis L1 erlischt.
3. Sensor in das Material eintauchen, das die höhere Dielektrizitätskonstante besitzt.
L1 muß aufleuchten.
PL-540-3
Schalter
Verzögerung
Sensor-
zustand
Ausgangs-
(gelb)
zustand
(rot)
Schalt-
punkt
Spannung
(grün)
19
