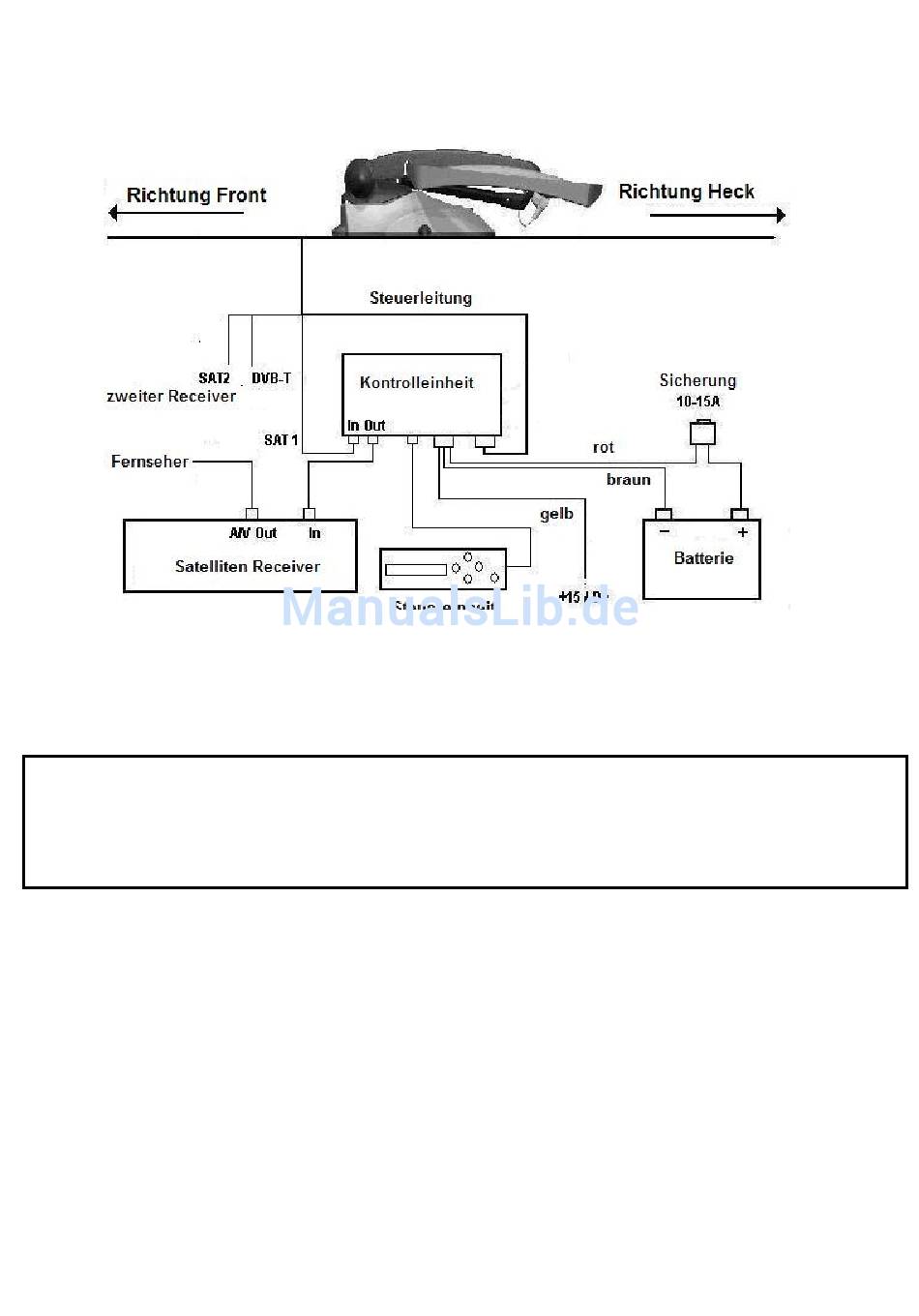

In der folgenden Abbildung ist das Schema der herzustellenden Verbindungen zu sehen:
Das System führt einen Selbsttest durch, sobald es korrekt an die Speisungsquelle
angeschlossen ist. Sollte auf dem Display eine Fehlermeldung erscheinen, schlagen Sie die
Ursachen dafür im Handbuch nach.
6.8. Schutzstromkreis
Verbinden Sie das gelbe Kabel mit +15 zur Speisung der Tafel oder mit D+ des laufenden
Motors, um zu vermeiden, dass das Fahrzeug unbeabsichtigt bei ausgefahrener Antenne in
Fahrt gesetzt wird. Auf diese Weise wird die Einheit automatisch bei Zündung des Motors
zusammengeklappt und erst bei Ausschalten des Motors wieder in Position gebracht.
6.9. Verbindung zwischen Kontrolleinheit und Steuergerät
Verbinden Sie die mitgelieferten Datenkabel von 5m mit der Kontrolleinheit und dem Steuergerät
und beachten Sie dabei die korrekte Einlegung der Stecker RJ11 und führen Sie diese ein, bis
sie nicht ihre perfekte Position erreicht haben. Sollte das Datenkabel länger als erforderlich sein,
rollen Sie es nahe der Kontrolleinheit auf und befestigen Sie es angemessen.
6.10.
Verbindung mit dem Receiver
Verbinden Sie das Antennensystem mit dem Satellitenempfänger indem Sie das mitgelieferte
Kabel mit F-Steckern verwenden.
WICHTIG
S. 8/19
