Verwandte Anleitungen für Megasat Caravanman 70 Premium
Inhaltszusammenfassung für Megasat Caravanman 70 Premium

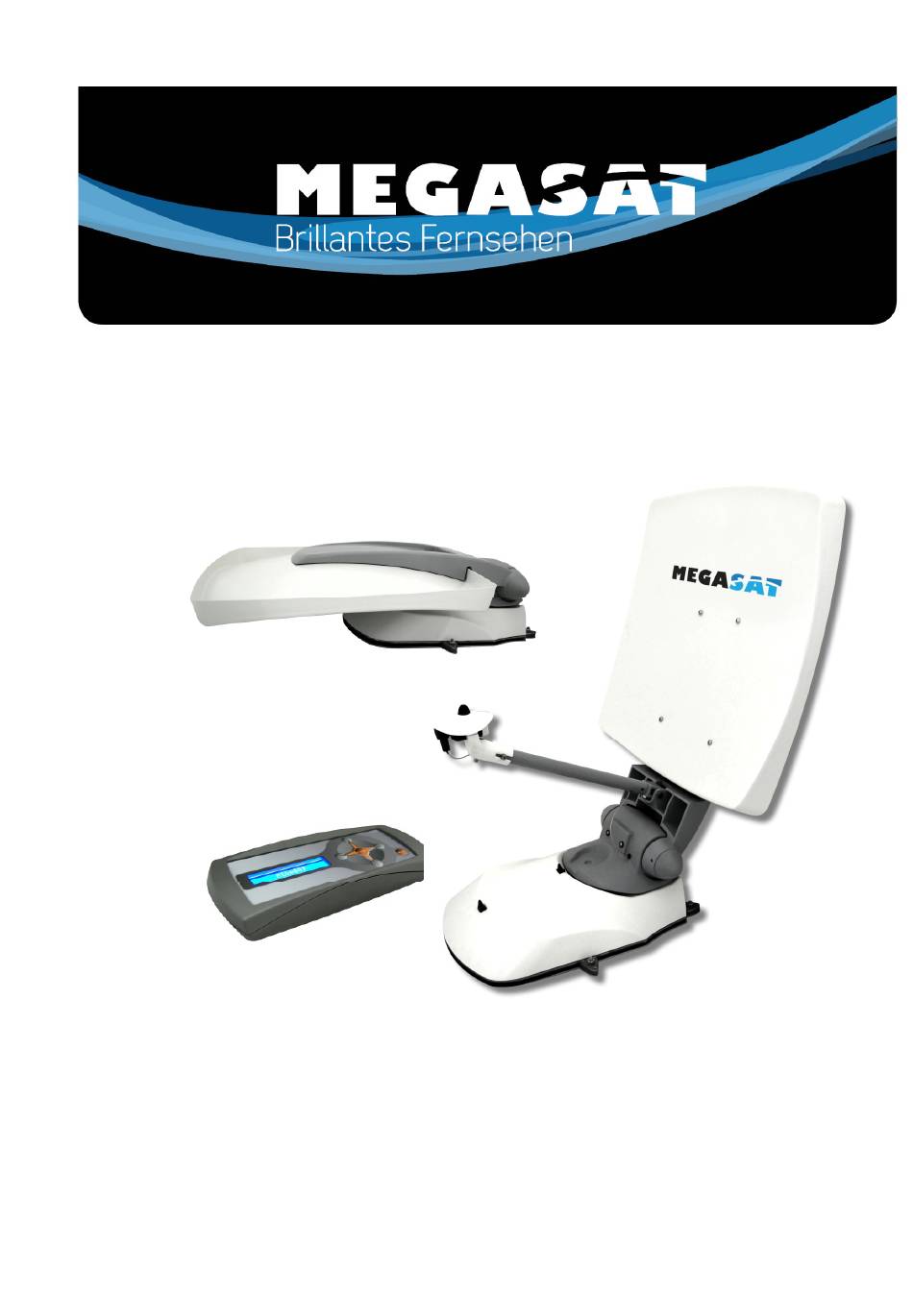

- Seite 1 Megasat Benutzerhandbuch Bedienungsanleitung Vollautomatische Satellitenantenne Caravanman 70 Premium Stand: Dezember 2011 V1.0 S. 1/11...
-
Seite 2: Inhaltsverzeichnis
Schäden oder Störungen……………………………………………………………………….. 11 Anmerkungen…………………………………………………………………………………… 12 1. Einleitung Vielen Dank, dass Sie sich für ein Produkt von Megasat entschieden haben. Dank des automatische Ausrichtungssystems der Caravanman Antenne können Sie auf Knopfdruck den vollen Komfort des digitalen Fernsehens genießen. Für die Installation und die erste Inbetriebnahme, ebenso wie zur Verlegung sämtlicher erforderlicher Verkabelungen, lesen Sie bitte den Abschnitt „Montageanleitung“. -
Seite 3: Allgemeine Anmerkungen
Megasat Benutzerhandbuch Achten Sie für eine korrekte Funktionsweise des Systems stets darauf, dass „freie Sicht nach Süden“ besteht, da die meisten europäischen Satelliten nach Süden ausgerichtet sind. Befinden sich zwischen dem Wohnmobile und dem Satelliten in direkter Verbindung Hindernisse (Gebäude, Berge, Bäume usw.), sind weder die automatische Ausrichtung noch der Fernsehempfang möglich. -
Seite 4: Grundfunktionen
Megasat Benutzerhandbuch 2. Grundfunktionen diesem Kapitel werden Arbeitsschritte beschrieben, zur grundlegenden „Funktionsweise“ des Systems erforderlich sind. In den meisten Fällen ist es zum Empfang eines korrekten Signals ausreichend, das System durch den Druck der Taste ON/OFF einzuschalten. 2.1. Einschalten und automatische Suche Betätigung der Taste ON/OFF;... -
Seite 5: Einziehung Der Antenne
Megasat Benutzerhandbuch 2.2. Einziehung der Antenne Der Einzug der Antenne kann auf zwei Arten durchgeführt werden. 1. Automatisch, durch Anlassen des Motors: wurde das eigens dafür vorgesehen Kabel mit der Zündung des Fahrzeugs verbunden, wird die Antenne bei Anlassen des Motors automatisch eingezogen. -
Seite 6: Wiederholung Der Feinausrichtung
Megasat Benutzerhandbuch 2. Drücken Sie die Tasten RECHTS/LINKS: es werden die anderen beiden Satelliten auf der in der Fabrik oder während der Installation eingestellten Liste angezeigt. 3. Drücken Sie die Taste OK: es wird erneut das automatische Suchverfahren des ausgewählten Satelliten aktiviert. Auf dem Display erscheinen folgende Informationen: ANT IN BEWEGUNG <... - Seite 7 Megasat Benutzerhandbuch In der folgenden Tabelle ist die für einige europäische Gebiete erforderliche Korrektur des SKEW-Winkels (annähernde Werte) dargestellt. Gebiet Astra I Hotbird Südspanien +15° +10° Portugal +25° +15° Marokko, Gibraltar +20° +20° Kanarische Inseln +35° +25° Griechenland -12° -20°...
-
Seite 8: Einstellung Des Bereichs
Megasat Benutzerhandbuch Innerhalb dieses Menüs: 1. Die Tasten RECHTS/LINKS drücken: der manuelle Suchmodus wird gewählt 2. Die Taste OK drücken: der manuelle Suchmodus wird aktiviert. 3. Die Taste AUFWÄRTS drücken, um die Satellitenantenne anzuheben 4. Die Taste ABWÄRTS drücken, um die Satellitenantenne zu senken. -
Seite 9: Menüstruktur
Megasat Benutzerhandbuch 4. Menüstruktur On/Off SATELLIT GEFUNDEN? AUSRICHTUNG AUF DIE LETZTE POSITION NEIN SAT NICHT GEFUNDEN Pause 2 Sekunden AUTOMATISCHE SUCHE AUTOMATISCHE SUCHE Während der automatischen Suche SAT 1 SATELLIT GEFUNDEN? ANT IN BEWEGUNG SAT 2 NEIN SAT NICHT GEFUNDEN... -
Seite 10: Schäden Oder Störungen
Die Stromspannung der Batterie überprüfen „SYSTEMSTÖRUNG“ Das System auf etwaige Dispersionen an seiner „BATTERIE LEER“ an Speisungsanlage überprüfen Das Display zeigt Kontaktieren Sie den Installateur Ihres Vertrauens „SYSTEMSTÖRUNG“ „ELEKTRONIK“ an MEGASAT b2c-electronic GmbH, Industriestraße 4a, 97618 Niederlauer Web: www.megasat.tv ,Mail: info@megasat.tv S. 10/11... -
Seite 11: Anmerkungen
Megasat Benutzerhandbuch 6. 9. Anmerkungen _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ ________________________________________________________________________________ S. 11/11...
