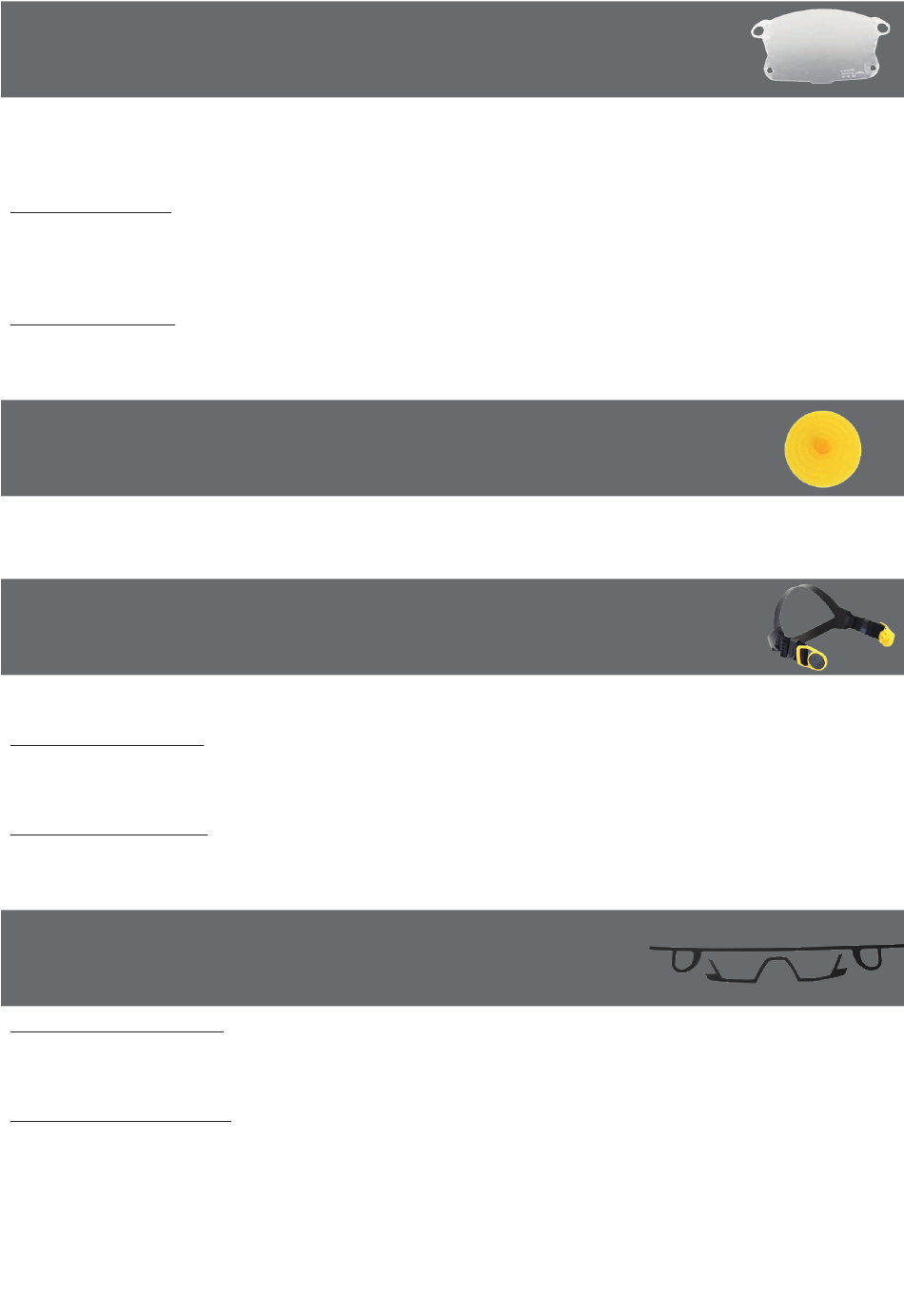

Visiiri
Tarkista katseluikkunan kunto ennen käyttöä ja vaihda se tarvittaessa. Katseluikkunassa on helppoa vaihtoa varten
neljä kiinnityspistettä, joista ylempiä 2 (epäkeskisiä) käytetään ikkunan kiinnittämiseen. Vaihtoa varten ei tarvita
työkaluja.
Purkaminen Visiiri:
Oikealla ja vasemmalla olevia 2 epäkeskistä solkea on kierrettävä myötäpäivään 180 astetta, jotta ne voidaan irrot-
taa Multimask Pro. Kuva 9.0 + 9.1
Paina sitten alhaalla kevyesti maskikoukusta visiiriä vasten, kunnes ikkuna ponnahtaa ulos. Kuva 10.0
Kokoaminen Visiiri:
Kiinnitä uusi ikkuna alempaan maskikoukkuun ja aseta sitten kaksi epäkeskistä solkea oikealle ja vasemmalle vas-
taaviin reikiin ja kiinnitä ne 180 asteen pyöritysliikkeellä vastapäivään. Huomaa, että ikkuna on asennettu oikein ja
että se lepää visiiritiivistettä vasten.
Läppäventtiili
Läppäventtiili sijaitsee Multimask Pro tapilla. Jotta läppäventtiili voidaan vaihtaa, täytyy visiiri ensin poistaa. Vedä
sitten läppäventtiili pois tapilta ja vaihda se uuteen painamalla uusi venttiili paikalleen tapille. Huomioi, että se on
paikallaan oikein ja kiinteästi.
Pääpanta
Jos toinen epäkeskinen solki on käyttökelvoton, niin molemmat soljet on vaihdettava uusiin solkiin.
Purkaminen Pääpanta:
Oikealla ja vasemmalla olevat 2 epäkeskistä solkea on kierrettävä myötäpäivään 180 astetta, jotta ne voidaan irrot-
taa Multimask Pro. Kuva 9.0 + 9.1
Kokoaminen Pääpanta:
Oikealla olevan epäkeskosoljen on oltava asennettuna maskikehyksen oikealle puolelle ja vasemmalla olevan epä-
keskosoljen maskikehyksen vasemmalle puolelle. 180 asteen kiertoliikkeellä vastapäivään kiinnitetään Multimask
Pro laitteen epäkeskosoljet.
Visiiritiiviste
Purkaminen Visiiritiiviste:
Visiiritiiviste on vaihdettava, jos materiaali vaikuttaa huokoiselta tai ei voi enää taata sen täyttä toimintakykyä. Tätä
varten Multimask Pro tiiviste vedetään pois ja mahdolliset liimantähteet Multimask Pro poistetaan.
Kokoaminen Visiiritiiviste: (Suoritetaan valmistajan tehtaalla tai valtuutetuissa huoltokeskuksissa.)
Puhdista Multimask Pro liimattavalta kohdalta.
•
Tärkeää: Tiivistettä ei saa asentaa jännitteisesti!
Alempi tiiviste liimataan niin että liimapuoli on Multimask Pro liimattuna.
•
Ylempi tiiviste liimataan Multimask Pro .
•
• Huomioitava, että tiivisteen virheellisestä liimaamisesta tai liitoskappaleista tiivisteen ylä- ja alapuolella ei
aiheudu vuotoja.
