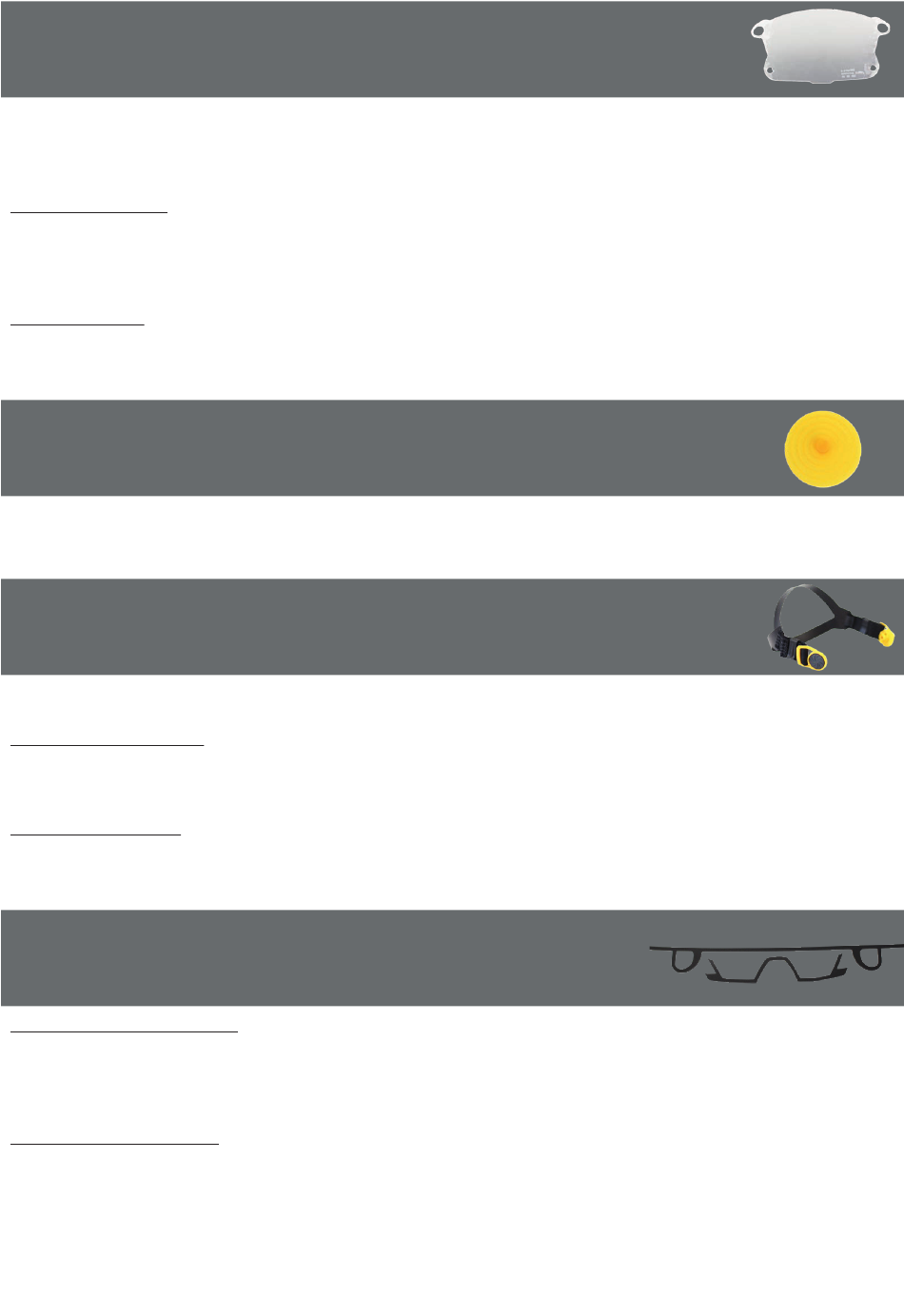

Visier
Überprüfen Sie den Zustand der Sichtscheibe vor Gebrauch und tauschen Sie diese bei Bedarf aus. Die Sichtscheibe
hat zum einfachen Austausch vier Befestigungspunkte, von denen die oberen 2 (exzentrisch) zum Festspannen der
Scheibe verwendet werden. Für den Austausch wird kein Werkzeug benötigt.
Demontage Visier:
Die 2 Exzenterschnallen rechts und links müssen durch eine 180 Grad Drehbewegung im Uhrzeigersinn gedreht
werden, um aus der Multimask Pro gelöst zu werden. Abb. 9.0 + 9.1
Drücken Sie danach unten am Maskenhaken leicht gegen das Visier bis die Scheibe herausspringt. Abb. 10.0
Montage Visier:
Die neue Scheibe am unteren Maskenhaken befestigen und anschließend die beiden Exzenterschnallen rechts
und links in die jeweiligen Löcher stecken und mit einer 180 Grad Drehbewegung gegen den Uhrzeigersinn wieder
befestigen. Bitte beachten Sie, dass die Scheibe richtig montiert ist und auf der Visierdichtung liegt.

Ausatemventil

Das Flatterventil sitzt an einem Zapfen an der Multimask Pro. Um das Flatterventil zu wechseln, muss vorher das
Visier demontiert werden. Danach das Flatterventil vom Zapfen abziehen und durch ein neues Ersetzen, indem das
neue Ventil auf den Zapfen gedrückt wird. Bitte beachten Sie, einen korrekten und festen sitzt.
Kopfband / Bebänderung
Sollte eine der Exzenterschnalle funktionsunfähig sein müssen beide Schnallen durch neue ersetzt werden.
Demontage Kopfband:
Die 2 Exzenterschnallen rechts und links müssen durch eine 180 Grad Drehbewegung im Uhrzeigersinn gedreht
werden, um aus der Multimask Pro gelöst zu werden. Abb. 9.0 + 9.1
Montage Kopfband:
Die Exzenterschnalle rechts muss in die rechte Seite des Maskenrahmens und die Exzenterschnalle links in die
rechte Seite des Maskenrahmens montiert werden. Durch eine 180 Grad Drehbewegung gegen den Uhrzeigersinn
werden, die Exzenterschnallen mit der Multimask Pro befestigt.

Visierdichtung

Demontage Visierdichtung:
Die Visierdichtung sollte ausgetauscht werden, wenn das Material porös wirkt oder nicht mehr seine volle Funktion
gewährleistet werden kann. Dazu einfach die Dichtung von der Multimask Pro abziehen und eventuelle Kleber-
reste von der Multimask Pro entfernen.
Montage Visierdichtung: (Im Werk des Herstellers oder in autorisierten Servicezentren durchzuführen.)
Die Multimask Pro an der zu klebenden Fläche reinigen.
•
Wichtig: die Dichtung darf nicht auf Spannung montiert werden!
Untere Dichtung mit der Klebeseite auf die Multimask Pro kleben.
•
• Obere Dichtung auf die Multimask Pro kleben.
• Bitte beachten Sie, dass keine Leckagen durch ein falsches Kleben der Dichtung oder an den Verbindungs-
stücken von Unter- zu Oberteil der Dichtung entstehen.
