VORSICHT
Hoher Geräuschpegel aufgrund von Leckagen zwischen Last und Sauggreifer
Gehörschäden!
4 Den Geräuschpegel mit typischen Lasten messen.
4 Je nach Lastoberfläche können Geräuschpegel auftreten, die das Tragen von Gehör-
schutz erfordern.
7.1.6 Vor Arbeitsbeginn prüfen
1. Sicherstellen, dass die Energiezufuhr zuverlässig funktioniert.
2. Sicherheitseinrichtungen prüfen.
3. Wasserabscheider (Option) entleeren.

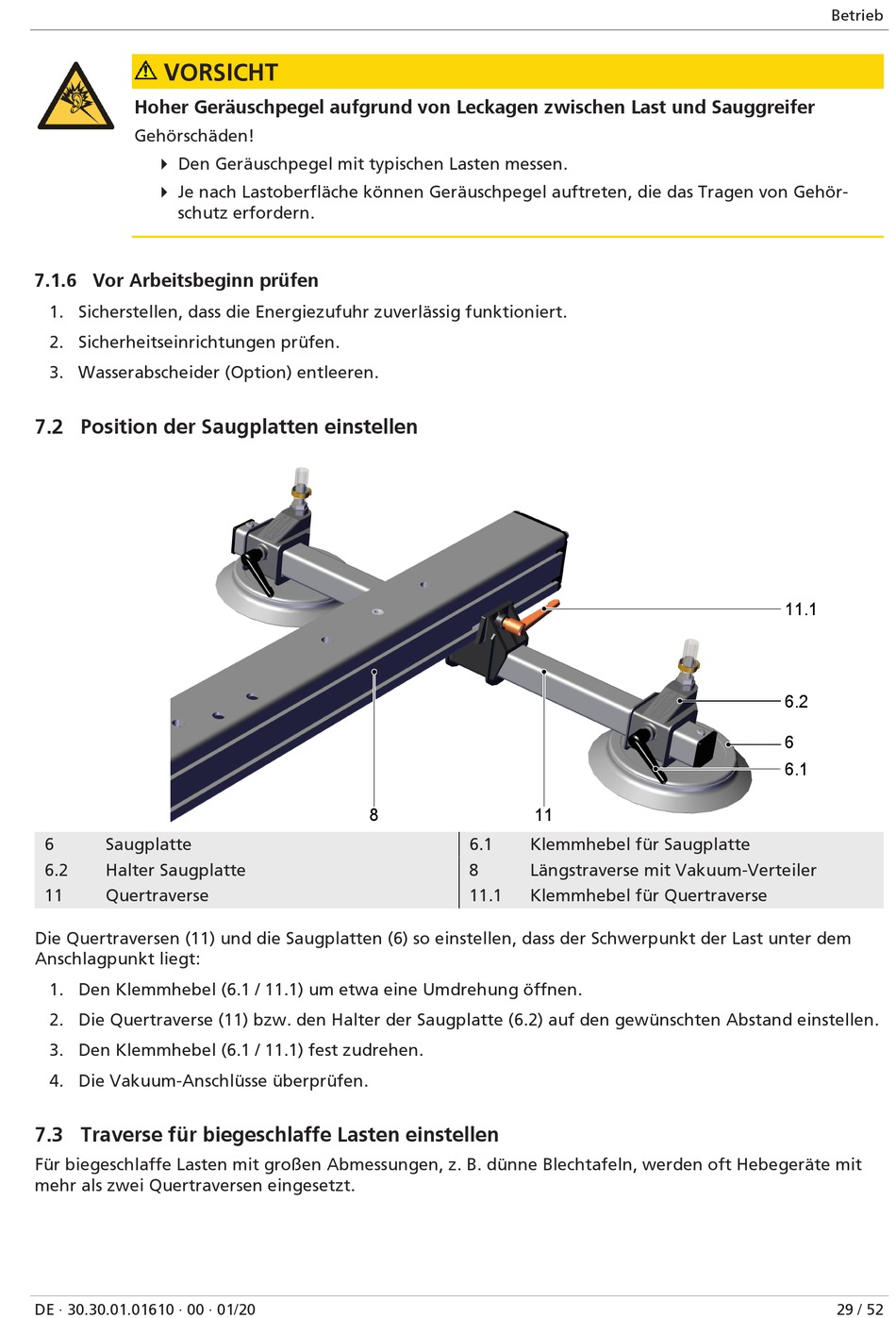

7.2 Position der Saugplatten einstellen
6
Saugplatte
6.2
Halter Saugplatte
11
Quertraverse
Die Quertraversen (11) und die Saugplatten (6) so einstellen, dass der Schwerpunkt der Last unter dem
Anschlagpunkt liegt:
1. Den Klemmhebel (6.1 / 11.1) um etwa eine Umdrehung öffnen.
2. Die Quertraverse (11) bzw. den Halter der Saugplatte (6.2) auf den gewünschten Abstand einstellen.
3. Den Klemmhebel (6.1 / 11.1) fest zudrehen.
4. Die Vakuum-Anschlüsse überprüfen.
7.3 Traverse für biegeschlaffe Lasten einstellen
Für biegeschlaffe Lasten mit großen Abmessungen, z. B. dünne Blechtafeln, werden oft Hebegeräte mit
mehr als zwei Quertraversen eingesetzt.
DE · 30.30.01.01610 · 00 · 01/20
8
11
6.1
Klemmhebel für Saugplatte
8
Längstraverse mit Vakuum-Verteiler
11.1
Klemmhebel für Quertraverse
Betrieb
11.1
6.2
6
6.1
29 / 52
