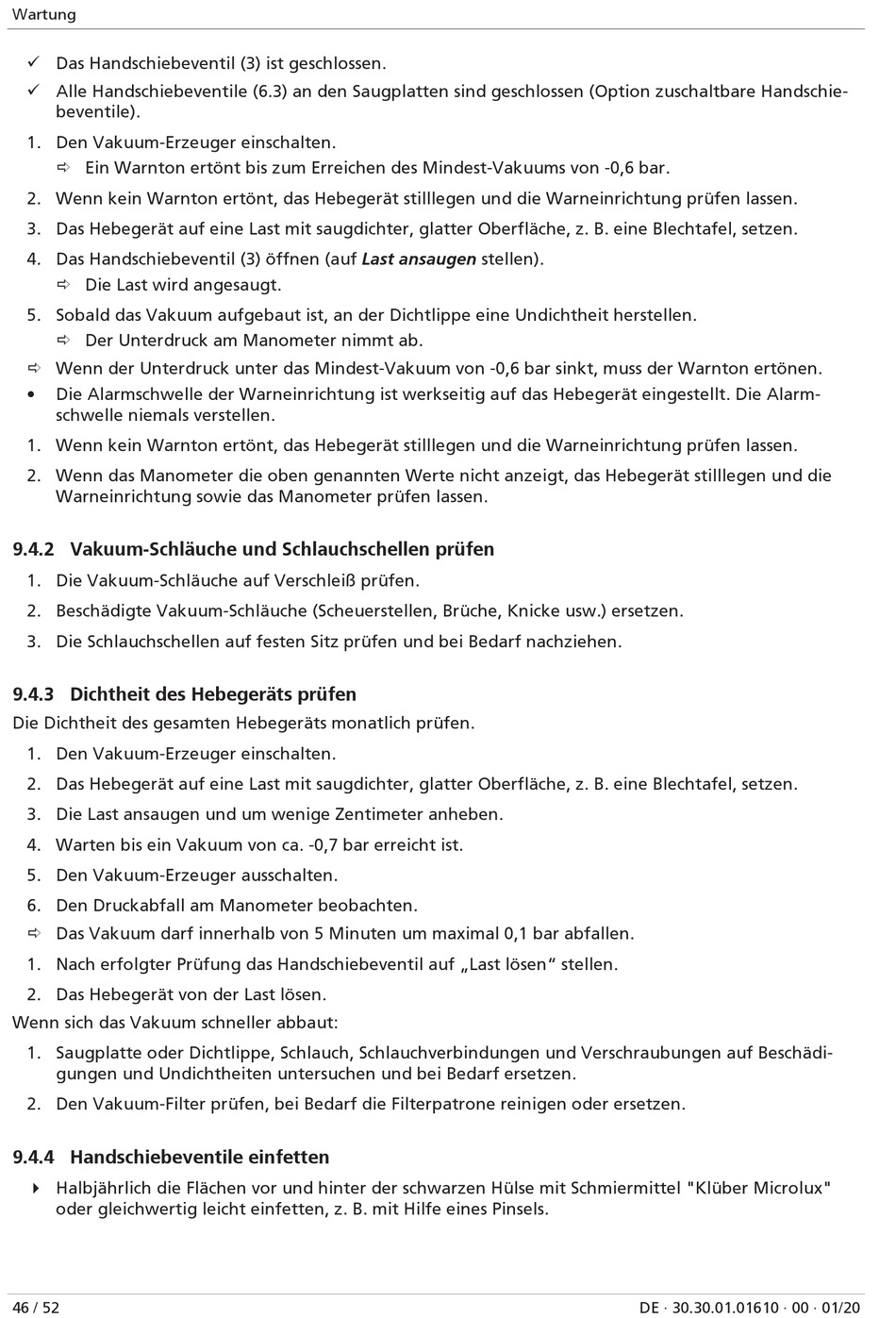

Wartung
ü Das Handschiebeventil (3) ist geschlossen.
ü Alle Handschiebeventile (6.3) an den Saugplatten sind geschlossen (Option zuschaltbare Handschie-
beventile).
1. Den Vakuum-Erzeuger einschalten.
ð Ein Warnton ertönt bis zum Erreichen des Mindest-Vakuums von -0,6 bar.
2. Wenn kein Warnton ertönt, das Hebegerät stilllegen und die Warneinrichtung prüfen lassen.
3. Das Hebegerät auf eine Last mit saugdichter, glatter Oberfläche, z. B. eine Blechtafel, setzen.
4. Das Handschiebeventil (3) öffnen (auf Last ansaugen stellen).
ð Die Last wird angesaugt.
5. Sobald das Vakuum aufgebaut ist, an der Dichtlippe eine Undichtheit herstellen.
ð Der Unterdruck am Manometer nimmt ab.
ð Wenn der Unterdruck unter das Mindest-Vakuum von -0,6 bar sinkt, muss der Warnton ertönen.
•
Die Alarmschwelle der Warneinrichtung ist werkseitig auf das Hebegerät eingestellt. Die Alarm-
schwelle niemals verstellen.
1. Wenn kein Warnton ertönt, das Hebegerät stilllegen und die Warneinrichtung prüfen lassen.
2. Wenn das Manometer die oben genannten Werte nicht anzeigt, das Hebegerät stilllegen und die
Warneinrichtung sowie das Manometer prüfen lassen.
9.4.2 Vakuum-Schläuche und Schlauchschellen prüfen
1. Die Vakuum-Schläuche auf Verschleiß prüfen.
2. Beschädigte Vakuum-Schläuche (Scheuerstellen, Brüche, Knicke usw.) ersetzen.
3. Die Schlauchschellen auf festen Sitz prüfen und bei Bedarf nachziehen.
9.4.3 Dichtheit des Hebegeräts prüfen
Die Dichtheit des gesamten Hebegeräts monatlich prüfen.
1. Den Vakuum-Erzeuger einschalten.
2. Das Hebegerät auf eine Last mit saugdichter, glatter Oberfläche, z. B. eine Blechtafel, setzen.
3. Die Last ansaugen und um wenige Zentimeter anheben.
4. Warten bis ein Vakuum von ca. -0,7 bar erreicht ist.
5. Den Vakuum-Erzeuger ausschalten.
6. Den Druckabfall am Manometer beobachten.
ð Das Vakuum darf innerhalb von 5 Minuten um maximal 0,1 bar abfallen.
1. Nach erfolgter Prüfung das Handschiebeventil auf „Last lösen" stellen.
2. Das Hebegerät von der Last lösen.
Wenn sich das Vakuum schneller abbaut:
1. Saugplatte oder Dichtlippe, Schlauch, Schlauchverbindungen und Verschraubungen auf Beschädi-
gungen und Undichtheiten untersuchen und bei Bedarf ersetzen.
2. Den Vakuum-Filter prüfen, bei Bedarf die Filterpatrone reinigen oder ersetzen.
9.4.4 Handschiebeventile einfetten
4 Halbjährlich die Flächen vor und hinter der schwarzen Hülse mit Schmiermittel "Klüber Microlux"
oder gleichwertig leicht einfetten, z. B. mit Hilfe eines Pinsels.
46 / 52
DE · 30.30.01.01610 · 00 · 01/20
