ü Keine Last ist angesaugt.

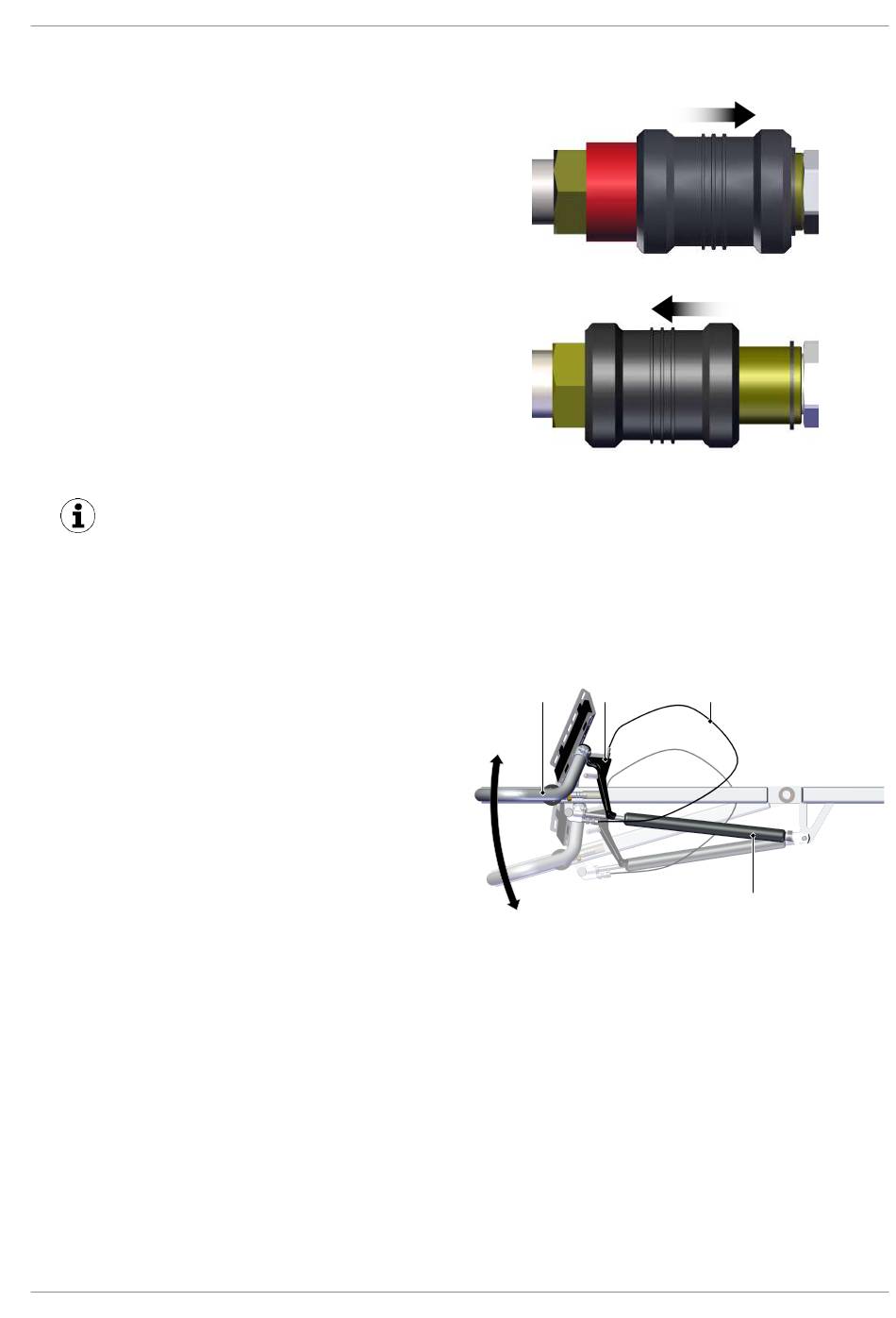

1. Saugplatte abschalten: Die schwarze Muffe
ziehen, bis die rote Markierung sichtbar wird.
2. Saugplatte zuschalten: Die schwarze Muffe in
Richtung der Saugplatte schieben, bis die rote
Markierung verdeckt wird.
Details siehe ggf. im Kapitel Technische Daten!
Vor der Handhabung unbedingt mehrere Hebeversuche mit der Last durchführen (> siehe Kap. Inbetrieb-
nahme).
7.5 Beweglicher Bedienbügel mit Gasdruckfeder (Option)
1. Den Bedienhebel (9) drücken und gleichzeitig
den Bedienbügel (5) in die gewünschte
Position schwenken.
2. Den Bedienhebel (9) loslassen.
7.6 Stützfüße in Arbeitsposition klappen (Option)
Vor der Handhabung beide Stützfüße nach oben klappen.
DE · 30.30.01.01610 · 00 · 01/20
Geschlossen
Offen
5
9
9.1
Betrieb
9.2
33 / 52
