Betrieb

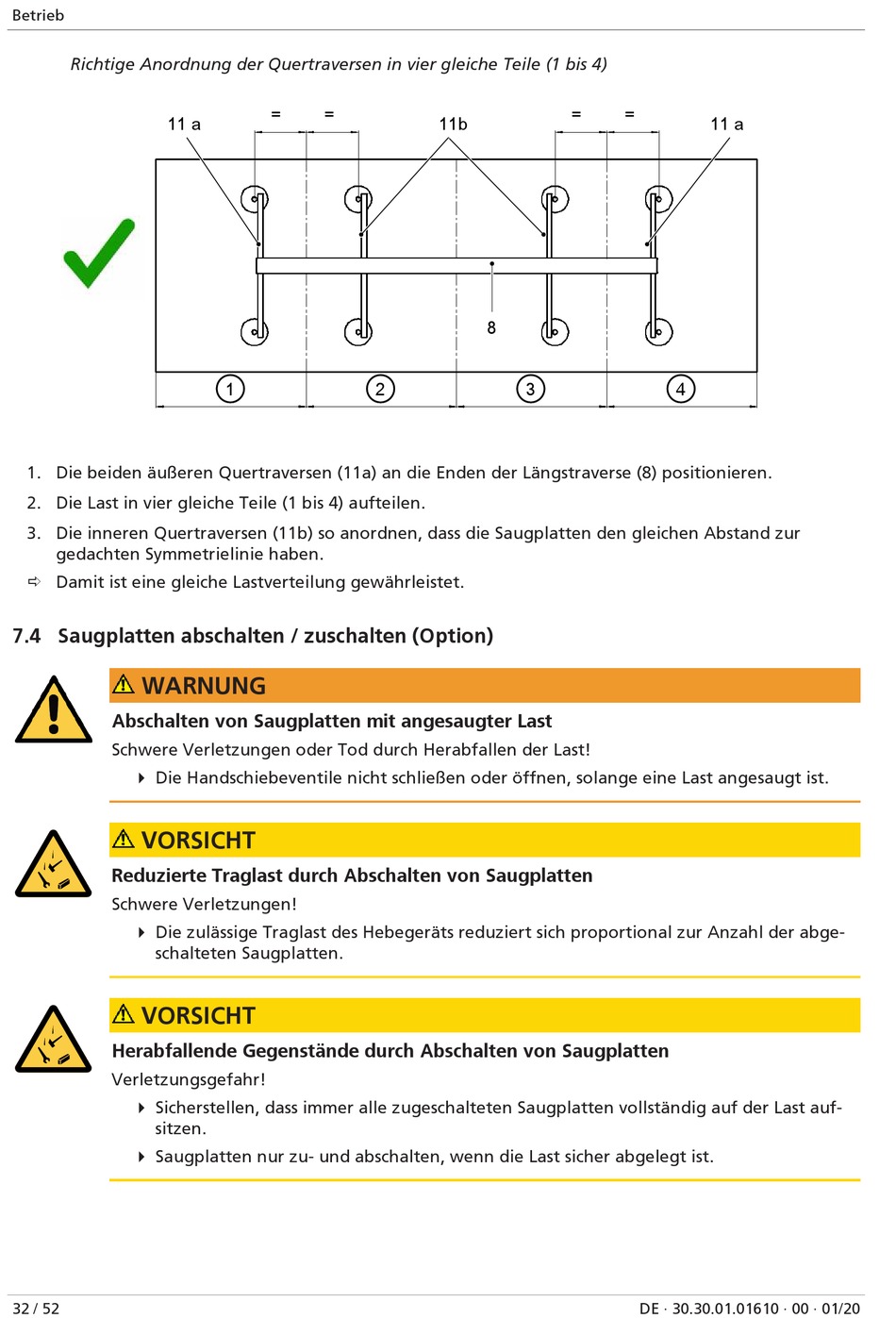

Richtige Anordnung der Quertraversen in vier gleiche Teile (1 bis 4)
11
1. Die beiden äußeren Quertraversen (11a) an die Enden der Längstraverse (8) positionieren.
2. Die Last in vier gleiche Teile (1 bis 4) aufteilen.
3. Die inneren Quertraversen (11b) so anordnen, dass die Saugplatten den gleichen Abstand zur
gedachten Symmetrielinie haben.
ð Damit ist eine gleiche Lastverteilung gewährleistet.
7.4 Saugplatten abschalten / zuschalten (Option)
WARNUNG
Abschalten von Saugplatten mit angesaugter Last
Schwere Verletzungen oder Tod durch Herabfallen der Last!
4 Die Handschiebeventile nicht schließen oder öffnen, solange eine Last angesaugt ist.
VORSICHT
Reduzierte Traglast durch Abschalten von Saugplatten
Schwere Verletzungen!
4 Die zulässige Traglast des Hebegeräts reduziert sich proportional zur Anzahl der abge-
schalteten Saugplatten.
VORSICHT
Herabfallende Gegenstände durch Abschalten von Saugplatten
Verletzungsgefahr!
4 Sicherstellen, dass immer alle zugeschalteten Saugplatten vollständig auf der Last auf-
sitzen.
4 Saugplatten nur zu- und abschalten, wenn die Last sicher abgelegt ist.
32 / 52
=
=
a
1
11
b
8
2
3
=
=
11 a
4
DE · 30.30.01.01610 · 00 · 01/20
