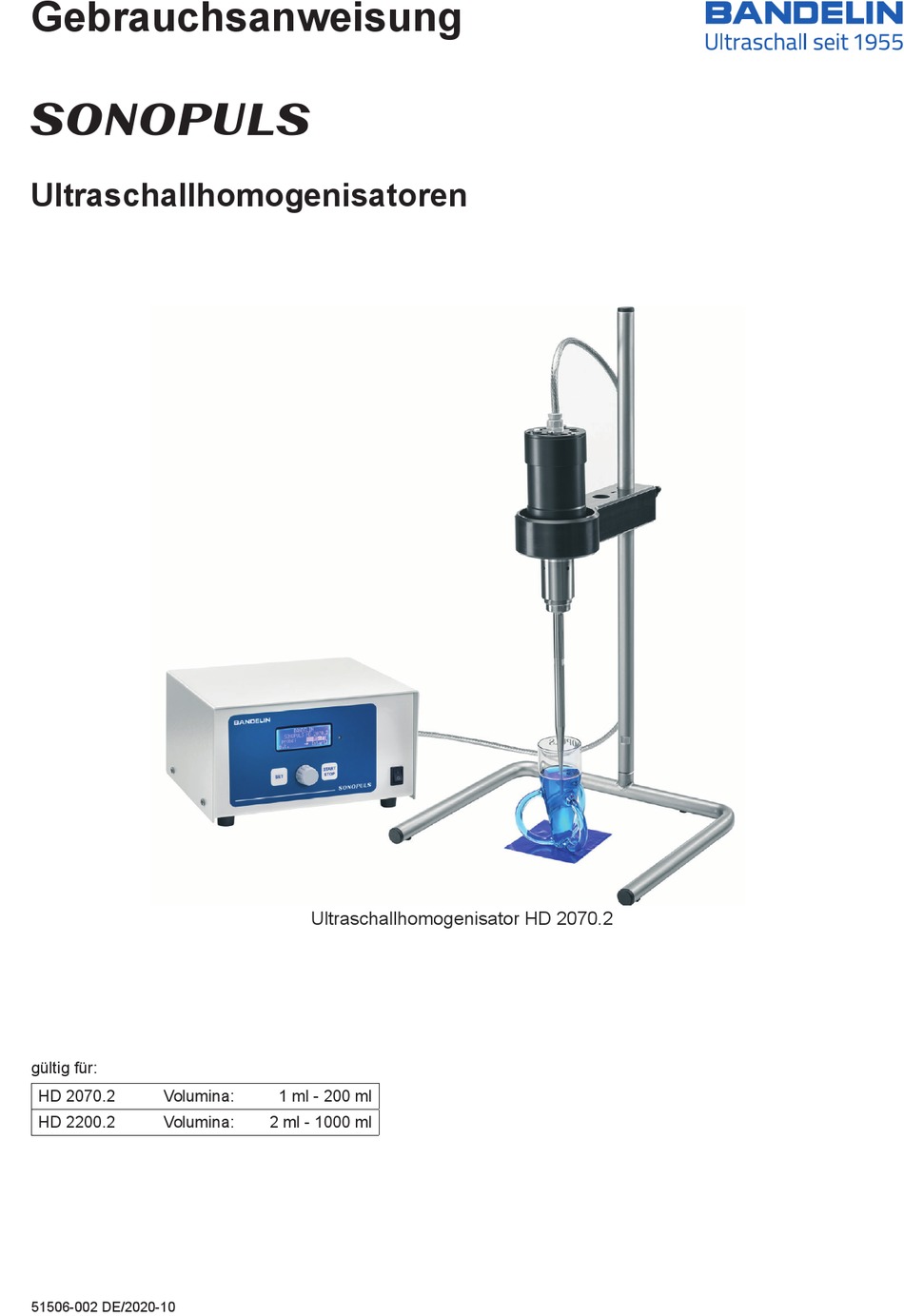

- Seite 1 Gebrauchsanweisung Ultraschallhomogenisatoren Ultraschallhomogenisator HD 2070.2 gültig für: HD 2070.2 Volumina: 1 ml - 200 ml HD 2200.2 Volumina: 2 ml - 1000 ml 51506-002 DE/2020-10...
- Seite 2 Copyright & Haftungsbeschränkung Dieses Dokument darf ohne vorherige Zustimmung der BANDELIN electronic GmbH & Co. KG, nachfolgend BANDELIN, weder vollständig noch auszugsweise vervielfältigt werden. Die verbindliche Version des Dokuments ist das deutschsprachige Original. Sämtliche Abweichungen davon in der Übersetzung sind nicht bindend und haben keine rechtliche Auswirkung. Im Falle von Unstimmigkeiten zwischen der Übersetzung und der Originalversion dieses Dokuments hat die Originalversion Vorrang.
-
Seite 3: Allgemein
Zeit im näheren Umfeld des Gerätes ohne Gehörschutz aufzuhalten. Kennzeichnet Anweisungen, welche in der gegebenen Handlungsanweisung Reihenfolge abzuarbeiten sind. 51506-002 DE/2020-10 3 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 4: Inhaltsverzeichnis
Montage und Demontage von Mikro- und Kegelspitzen und langen Sonotroden ........................26 Demontage und Montage der Stufen- oder Boosterhörner .......... 27 4 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 5 Erforderliches Zubehör ....................36 Optionales Zubehör ......................36 Verbrauchsmaterial ...................... 37 Außerbetriebnahme ...................... 37 Sachwortregister ......................38 Informative Anhänge Werkzeuge für die Montage/Demontage 51506-002 DE/2020-10 5 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 6: Produktbeschreibung
Produktmerkmale an der Rückseite des Ultraschallgenerators: • Netzeinbaustecker (8) mit Sicherungshalter • Ultraschallbuchse (9) bzw. Ultraschallwandler • Fernsteuerbuchse (10) 6 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 7: Funktionsweise
- RoHS - Richtlinie in ihrer jeweils gültigen Fassung. Die Konformitätserklärung kann beim Hersteller mit Angabe der Seriennummer angefordert werden. 51506-002 DE/2020-10 7 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 8: Technische Daten
Mediums. Zur Vermeidung von Schäden am Ultraschallgenerator und -Wandler wird die Leistung auf den maximal zulässigen Spitzenwert begrenzt. Das kann bei stark viskosen Medien dazu führen, dass die gewünschte Amplitude nicht immer erreicht wird. 8 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 9 Sicherheitstechnische Kontrolle, STK (§ 6): keine Vorgabe Messtechnische Kontrolle, MTK (§ 11): entfällt e-procurement e-cl@ss: HD-Geräte-Klassifi zierung: 32-08-02-02 HD-Zubehör-Klassifi zierung: 32-08-02-05 51506-002 DE/2020-10 9 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 10: Technische Daten Ultraschallwandler (Uw)
0V L L Ultraschallbetrieb AUS 5V H H Ultraschallbetrieb EIN Ausgang wie Kontakt 4, aber Signal invertiert 10 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 11: Elektromagnetische Verträglichkeit (Emv)
Es ist geeignet für den Gebrauch in Einrichtungen und solchen Bereichen, die direkt an ein öff entliches Niederspannungs-Versorgungsnetz angeschlossen sind, z. B. in medizinischen Laboreinrichtungen. 51506-002 DE/2020-10 11 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 12: Warn- Und Sicherheitshinweise
• Vor jeder Montage bzw. Demontage (Kapitel 4.4) von Sonotroden oder Stufen- bzw. Boosterhörnern sowie Zubehör Gerät ausschalten und Ultraschallwandler vom Ultraschallgenerator trennen. 12 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 13 • Reparaturen nur von autorisiertem Fachpersonal oder dem Hersteller durchführen lassen. • Defekte Teile nur durch Originalteile oder gleicher Qualität ersetzen! 51506-002 DE/2020-10 13 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 14: Vorbereitung
Vor dem Anschließen die anliegende Netzspannung feststellen, mit dem Typenschild auf dem Generatorboden vergleichen und nur den geeigneten Typ an eine geerdete Schutzkontaktsteckdose anschließen. 14 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 15: Inbetriebnahme
Starten oder Stoppen der Ultraschallabgabe, Beenden von Funktionen, Verlassen des Menüs Kontroll-LED grün leuchtend: Ultraschallabgabe rot leuchtend: Fehlermeldungen rot blinkend: Warnmeldungen aus: Ruhezustand (PAUSE) 51506-002 DE/2020-10 15 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 16: Ultraschallhomogenisator Ein-/Ausschalten
Im markierten Bereich (inverse Darstellung) des gewählten Parameters wird durch Drehen am Drehgeber der gewünschte Wert eingestellt. Durch Drücken der Taste “START/STOP“ wird der Editier-Modus beendet. 16 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 17 1 bis 99 Minuten 1 bis 59 Sekunden weiter zum nächsten Vorgabewert oder Betriebsparameter zurück in den Bereitschaftsmodus START STOP 51506-002 DE/2020-10 17 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 18: Pulsation [Pulse]
Bereitschaftsmodus STOP Die Pulsperiodendauer ergibt sich aus der Summe der Ein- und Ausschaltzeit t = t 18 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 19: Sonderfunktionen
Der Einstellbereich kann mit dem Drehgeber zwischen 1 … 255 verändert werden, wobei kleinere Werte zu einer dunkleren und größere Werte zu einer helleren Darstellung führen. Der Vorgabewert ist 240. 51506-002 DE/2020-10 19 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 20: Ultraschall Aktivieren/Deaktivieren
• Bei der Einstellung „non-stop“ müssen bei Bedarf die abgelaufene Beschallungszeit ebenfalls manuell zurückgesetzt werden. Nach Erreichen und Überschreiten der maximal anzeigbaren Zeit beginnt die Zeitanzeige wieder bei 00:00. 20 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 21: Anwendung
Beschallungsgefäß unter dem Ultraschallwandler so positionieren, dass die Sonotrode nicht das Gefäß berührt. Eintauchtiefe der Sonotrode einstellen (ca. 1 - 2 cm). 51506-002 DE/2020-10 21 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 22: Schritt 3 : Ultraschallhomogenisator Einschalten
Ultraschallhomogenisator am Netzschalter ausschalten. Sonotrode reinigen und in regelmäßigen Abständen den Verschleiß der schallabstrahlenden Fläche kontrollieren, siehe Kapitel 5.1. 22 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 23: Auswahl Der Geeigneten Sonotrode
Amplitu- 100 % 100 % deneinstel- lung Amplitudenwerte können aufgrund von Material- und Fertigungstoleranzen vom angegeben Wert geringfügig abweichen. 51506-002 DE/2020-10 23 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 24: Montage Und Demontage Der Sonotroden
Das für die Montage/ Demontage benötigte Werkzeug ist im Lieferumfang enthalten. Montagefl ächen sind die Berührungsfl ächen zwischen den einzelnen Zubehörteilen, z. B. zwischen Stufen- bzw. Boosterhorn und Sonotrode. 24 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 25: Montage Und Demontage Der Titanteller
TT 13, TT 13 FZ, TT 25 TT 13, TT 13 FZ, TT 25 abschrauben Hakenschlüssel HS 40/42 auf Arbeitsplatte anliegend. 51506-002 DE/2020-10 25 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 26: Montage Und Demontage Von Mikro- Und Kegelspitzen Und Langen Sonotroden
Maulschlüssel fest ziehen, s. Bild. Demontage erfolgt in umgekehrter Drehrichtung. Demontage Montage Hakenschlüssel HS 40/42 Maulschlüssel hier: Maulschlüssel SW 10 26 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 27: Demontage Und Montage Der Stufen- Oder Boosterhörner
Unterlage drücken, den anderen Hakenschlüssel sehr kräftig in die entgegengesetzte Richtung drücken. Ultraschallwandler Stufen- bzw. Boosterhorn Hakenschlüssel HS 40/42, lang, kräftig entgegengesetzt drehen 51506-002 DE/2020-10 27 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 28 Das schwarze Gehäuse des Ultraschallwandlers und der Aluminiumzylinder (Ultraschallschwingsystem) dürfen nicht gegeneinander verdreht werden. Das Ultraschallschwingsystem und seine elektrischen Verbindungen werden dadurch beschädigt. 28 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 29: Reinigung Und Instandhaltung Des Ultraschallhomogenisators
• Keine abrasiven Putzmittel, nur handelsübliche Pfl egemittel ohne Scheuerzusatz verwenden. • Gehäuse nur von außen feucht abwischen, ggf. ein geeignetes Flächen-Desinfektionsmittel verwenden, danach trocknen lassen oder trockenreiben. 51506-002 DE/2020-10 29 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 30: Aufbereitung Kontaminierter Teile Am Ultraschallwandler, Gefäße Und Zubehör Im Medizinbereich
Bei längerer Nichtbenutzung ist der Ultraschallhomogenisator an einem kühlen, trockenen Ort aufzu bewahren. Der Ultraschallwandler sollte abgedeckt werden, um die Elektronik vor Verschmutzung von außen zu schützen. 30 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 31: Wartung Und Reparatur
>2s start scan frequency scan frequency start START contrast contrast STOP V xxxx 199547 Hz V xxxx 199547 Hz 51506-002 DE/2020-10 31 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 32 Das schwarze Gehäuse des Ultraschallwandlers und der Aluminiumzylinder (Ultraschallschwingsystem) dürfen nicht gegeneinander verdreht werden. Das Ultraschallschwingsystem und seine elektrischen Verbindungen werden dadurch beschädigt. 32 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 33: Fehleranalyse
Hinweis • Konnte der Fehler beseitigt werden, ist durch Aus- und wieder Einschalten die Display-Anzeige zu löschen. 51506-002 DE/2020-10 33 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 34 Ist eine Behebung des evtl. aufgetretenen Fehlers anhand dieser Kurzanleitung nicht möglich, bitte an den zuständigen Fachhändler oder an unten stehende Adresse wenden. 34 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 35: Reparatur Und Service
Bei nicht ausgefülltem Formular behalten wir uns zum Schutz unserer Mitarbeiter das Recht vor, die Annahme zu verweigern. Das Formular kann als PDF-Datei aus dem Internet geladen werden: www.bandelin.com - Download ... 51506-002 DE/2020-10 35 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 36: Zubehör
HG 40 Lärmschutzbox Die Beschallung von Flüssigkeiten verursacht Geräusche. Die Lärmschutzbox dämpft die Schallemission um ca. 30 dB(AU). LS 40 36 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 37: Verbrauchsmaterial
• Zubehör aus Metall, wie z. B. Sonotroden oder Stufenhörner dekontaminieren und als Metallschrott entsorgen. • Die Verpackungen sind recycelbar. 51506-002 DE/2020-10 37 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 38: Sachwortregister
8, 15, 16, 19, 20 Kegelspitze 7, 12, 21, 26, 30 Drehrichtung 25, 26 Kontamination 22, 30 Energie 7, 20 38 / 42 51506-002 DE/2020-10 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 39 8, 16 Typenschild 6, 9, 14 Reinigung 29, 30 Reparatur 13, 31, 32, 35 Reparaturannahme Resonanzfrequenz 8, 19, 34 51506-002 DE/2020-10 39 / 42 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
- Seite 40 Wartungsannahme Werkzeug 13, 24, 34 Zubehör 3, 6, 12, 14, 30, 35, 36 Zweckbestimmung 7, 9 BANDELIN electronic GmbH & Co. KG www.bandelin.com Zertifi ziert nach Heinrichstraße 3 – 4 info@bandelin.com ISO 9001 12207 Berlin +49 30 768 80-0...
-
Seite 41: Werkzeuge Für Die Montage/Demontage
Werkzeuge für die Montage/Demontage Sonotroden und Stufen- bzw. Boosterhörner sind hochempfi ndliche Teile, deren Montage und Demontage mit größter Sorgfalt erfolgen muss. Deshalb nur folgende Schlüssel zur Montage/Demontage von Sonotroden an das Stufen- bzw. Boosterhorn sowie von Stufen- bzw. Boosterhorn an den Ultraschallwandler verwenden: Schlüssel Verwendung Maulschlüssel MS 10, lang... - Seite 42 Hinweis: Diese und weitere Sprachen dieser Gebrauchsanweisung, sowie weitere Informationen sind auf der beiliegenden CD zu fi nden.
